Вопрос 2. Назначение каротажного кабеля, его обозначение и устройство.

Каротажные кабели применяют для питания электроэнергией скважинных приборов и в качестве каналов информационной связи между наземной регистрирующей аппаратурой и скважинными приборами, а также для управления рабочим режимом приборов. Они являются грузонесущими и служат для спуска и подъема скважинных приборов, сборок и модулей. Каротажные кабели применяют также при выполнении различных работ в скважинах: прострелочно-взрывных, отборе проб пластовых флюидов и пород и т.д.

Каротажные кабели используются для измерения глубины нахождения прибора в каждый конкретный момент времени.

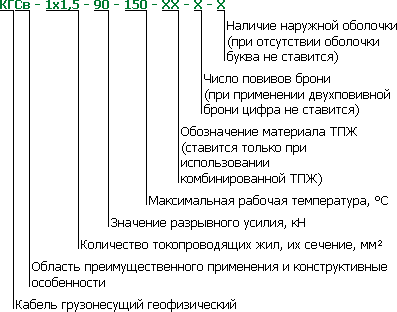

Обозначение марки кабеля состоит из:

Марки, основные параметры и размеры.

В зависимости от преимущественной области применения и конструкции кабелей различают их следующие модификации:

КГ - кабель геофизический, грузонесущий, общего применения;

КГСв - кабель геофизический грузонесущий для свабирования;

КГ1К - кабель геофизический, грузонесущий, с одной коаксиальной парой;

КГл - кабель геофизический, грузонесущий для работы через лубрикатор;

КГЖ - кабель геофизический, грузонесущий повышенной осевой жесткости;

КГС - кабель геофизический, грузонесущий, стойкий против воздействия сероводорода.

Пример условного обозначения кабеля грузонесущего геофизического, одножильного, сечением 1,5 мм2, с разрывным усилием 55 кН, для работы при температуре до 150 оС, жила комбинированная сталемедная в изоляции  из сополимера пропилена: КГ1x1,5-55-150-МС.

Пример записи условного обозначения кабеля грузонесущего геофизического, трехжильного, сечением 0,75 мм2, с разрывным усилием 60 кН, для работы при температуре до 180 оС: КГ3 x0,75-60-180.

Пример записи условного обозначения кабеля грузонесущего геофизического для свабирования, одножильного, с разрывным усилием 70 кН, для работы при температуре до 150 оС, жила медная, сечением 0,75 мм2 в изоляции из сополимера пропилена, имеющего четыре повива брони: КГСв 1 x0,75-70-150-4.

Типовые конструкции

Типовые конструкции одно-, трех-, и семижильных  геофизических кабелей представлены на рис.1



Рис.1. Типовые конструкции кабелей.

токопроводящая жила; изоляция; заполнитель; обмотка; первый повив брони; второй повив брони.

Вопрос 3. По кавернограмме построить литологический разрез

Интерп.каверногр. : Предназн.для опред.литолог.пород , профиля ствола скв., широко использ. для подсчета требуемого кол-ва цемента, а так же широко используется при интерп.методов ГИС. Рез-ом измерения явл.кривая, показывающая изменение d ствола скв. В плотных породах диаметр скважины не меняется , т.е.– номинальный диаметр – это диаметр долота , которым бурилась скважина. увел диаметр скважины - в глинах, солях( набухают и обваливаются); уменьшен диаметр скважины - в песчаниках, за счет фильтрации бур раствора и оседании глинистых частиц на стенке скважины.

Билет №17

Вопрос 1. Основы ак,устр-во апп,принцип действия

Основан на регис-ии параметров упругих волн(времени пробега,амплитуды упр-х волн).рестр след параметры Т₁-время пробега от излучателя до 1го приемника;Т₂-до 2го приемника;∆Т-время пробега на интервал базы(∆Т=Т₂-Т₁)диаграммы показывают изм скорости упр волн вдоль ствола скв. В АК по затуханию регистр 3 параметра: А₁ А₂- амплитуда упр волн; α- амплитудный коэфф, кривые показывают изм амплитуды упр волн вдоль ствола скв. Можно решать след задачи:1литология разреза;2коэф пористости.
