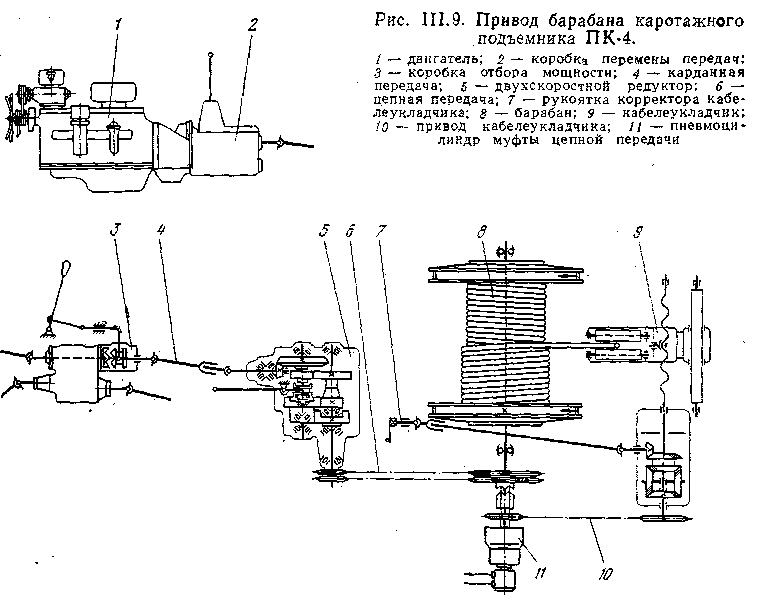

Вопрос 2. Каротажный подъемник. Устройство, кинематическая схема подъемника.

Для спуска и подъема скважинных при­боров и зондов на геофизическом кабеле при проведении ГИС используются каро­тажные подъемники. Каротаж­ный подъемник устанавливается на от­дельном автомобиле и работает совместно с самоходной каротажной лабораторией. В каротажной станции на одном автомо­биле монтируется аппаратура каротажной лаборатории и каротажный подъемник.

Каротажные подъемники и станции под­разделяются на самоходные и несамоход­ные (стационарные), несамоходные, в свою очередь — на сухопутные, морские и пе­реносные (разборные).

Вопрос 3. По цм-8-10 опр-ть интервалы неравномерного распред цемента за колонной.

В области неравномерного распределения цемента за колонной кривые интенсивности вторичного гамма-излученя расходятся.

Билет №16

Вопрос 1. Понятие упругая волна, какие сущ. Волны, какими параметрами хар-ся, параметры и как влияют

Упругая волна-процесс последовательной передачи деформации. Сущ.: продольная- вдоль; поперечна- перпенд движению частиц, растяжения и сжатия- при распр. волны вдоль оси трубы, они бывают в обсадных колоннах, релеевские волны-они возникают на границе м/у твердым телом и жид-ю, преломленные, отраженная. Параметры: амплитуда, частота, период, скорость хар-ся временем.

Типы волн. Акустические (звуковые) волны представляют со­бой упругие механические возмущения, которые распространя­ются с конечной скоростью в твердых, жидких и газообразных телах и осуществляют перенос энергии без переноса вещества

Различают следующие типы волн: продольные Р, поперечные S. Если коле­бания частиц среды происходят в направлении распространения волны, создавая попеременно области разряжения и сжатия (рис. 69, а), то говорят о продольной Р волне. Возникающие при этом деформации среды вызывают, изменения ее объема. Напро­тив, в поперечной S волне частицы колеблются перпендикулярно к направлению распространения волны (рис. 69, б) по криво­линейным траекториям, создавая деформации сдвига (изменения формы тела без изменения объема).

Продольные волны распространяются в жидких, газообразных и твердых телах; поперечные волны — только в твердых телах. В жидкостях и газах их возникновение невозможно, так как по­следние не обладают упругостью формы. Продольные и попереч­ные волны — основные типы волн, регистрируемые при АК.

Кроме упомянутых типов волн на границах твердого тела с жидкостью или газом возникают поверхностные релеевские волны, интенсивность которых убывает с глубиной. Скорость релеевских волн составляет примерно 0,9 от скорости S-волн. В обса­дных колоннах поверхностные волны не распространяются.

Распространение упругих волн в среде характеризуется мно­гими параметрами. Основные параметры, регистрируемые при АК и используемые для определения физических и коллекторских свойств пород, — это скорость распространения υ волны и об­ратная ей величина ∆Т— интервальное время ( ΔТ = 1/υ) , ампли­туды А волны, эффективное затухание α, частота f и связанная с ней длина волны λ.. Эти параметры зависят от пористости, плотности и насыщения пор пород- коллекторов.

В сцементированных осадочных породах (глинах, песчаниках, карбонатах) v_p изменяется от 2500 до 7300 м/с, v_s — от 1500 до 4200 м/с. В рыхлых несцементированных породах v_p снижается до 900 — 2500 м/с, а в неуплотненных четвертичных осадках вблизи дневной поверхности — до 200 — 1500 м/с. Скорость поперечной волны в таких породах составляет несколько сотен метров в 1 с и ее не удается зарегистрировать при АК-

В воде и глинистых растворах v_p изменяется от 1500 до 1750 м/с в зависимости от минерализации, давления и температуры; в нефти она составляет примерно 1300 м/с при атмосферном давлении и комнатной температуре, увеличиваясь с ростом давления и умень­шаясь при повышении температуры. В газах скорость продоль­ной волны 500 — 600 м/с при давлениях и температурах, характер­ных для условий залегания газовых коллекторов.

В породах постоянного литологического состава скорости про­дольной и поперечной волн (интервальное время ΔТ) определяются пористостью, характеристиками флюидов (жидкость, газ), за­полняющих поры, а также разностью давлений на скелет породы и поровый флюид.
