Тема лекції № 5/1: «Вогнезахист будівельних конструкцій».

1. Вогнезахист будівельних конструкцій.

Керівні документи:

ДСТУ Б В.1.1-4-98^* Захист від пожежі. Будівельні конструкції. Методи випробувань на вогнестійкість. Загальні вимоги.

ДСТУ Б В.1.1-13:2007 Захист від пожежі. Балки, колони, перегородки та металеві конструкції. Методи випробування на вогнестійкість.

Сутність вогнезахисту полягає у збільшені часу несучої здатності конструкцій під час дії на неї температури на пожежі тобто збільшені проміжку часу до настання нормованого граничного стану з вогнестійкості.

Дамо деякі визначення:

1 будівельна несуча металева конструкція (steel member)

будівельна конструкція (колона, балка, розтягнуті елементи конструкції), яка знаходиться у будівлі під навантаженням та виконана зі сталі.

2 вогнезахисне покриття (облицювання) (fire protection material)

Матеріал або комбінація матеріалів, які наносяться на поверхню будівельної несучої металевої конструкції з метою підвищення її вогнестійкості.

3 пасивне вогнезахисне покриття (облицювання) (passive fire protection material)

вогнезахисне покриття (облицювання), яке не змінює свого зовнішнього вигляду (фізичної форми) під час нагрівання і забезпечує вогнезахист за рахунок теплофізичних властивостей. До цих покриттів (облицювань) також відносяться такі, що містять воду, яка під час нагрівання випаровується і таким чином охолоджує конструкцію.

4 реактивне вогнезахисне покриття (reactive fire protection material)

покриття, яке під час нагрівання внаслідок хімічних реакцій значно збільшується у товщині і змінює форму (спучується) та забезпечує вогнезахист за рахунок теплоізолювального та охолоджувального ефектів.

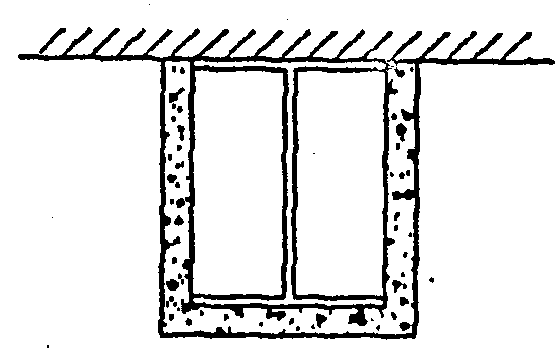

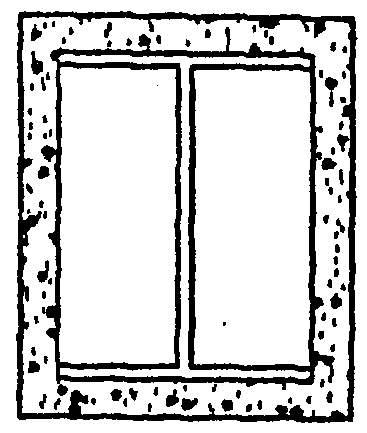

Рисунок 1.1. – Приклад профільного та коробчатого захисту сталевих конструкцій

Профілі	4- бічний захист	4- бічний захист
Визначення периметру h = hсереднє = (h1 + h2)/2 b = bсереднє = (b1 + b2)/2 tf = tсереднє = = (tf1 + tf2 + tf3 + tf4)/4	Периметр: 2b + 2h + 2(b – tw)= = (4b + 2h – 2tw)	Периметр: 2b + 2h
	3- бічний захист	3- бічний захист
Визначення площі перерізу: tw(h – 2tf) + 2 (b  tf)
	Периметр: b + 2h + 2(b – tw)= = (3b + 2h – 2tw)	Периметр: b + 2h

5 вогнезахисна система (fire protection system)

Вогнезахисне покриття (облицювання) та метод нанесення на несучу металеву будівельну конструкцію .

6 вогнезахист будівельної несучої металевої конструкції (fire protection)

Захист будівельної несучої металевої конструкції, що забезпечується вогнезахисною системою, в результаті дії якої температура цієї металевої конструкції обмежена протягом усього часу вогневого впливу на неї.

7 зразок (test specimen)

будівельна несуча металева конструкція з вогнезахисною системою, яку необхідно випробувати. У якості будівельної несучої металевої конструкції (далі – сталевий елемент) залежно від мети випробування можуть бути використані сталеві колони або балки .
