Министерство образования и науки РФ
Тамбовский государственный технический университет
Кафедра: Конструкции зданий и сооружений
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
по дисциплине:
«Конструкции гражданских и промышленных зданий»
на тему: «Многоэтажное производственное здание»
Выполнил: ст.гр. СА-41
Арсенов И.В.
Преподаватель: Худяков А.В.
Тамбов 2008

Введение
В данном курсовом проекте запроектированы основные несущие конструкции многоэтажного производственного здания рамно-связевой системы (с несущими наружными кирпичными стенами и внутренним рамным каркасом).
В разделе «Железобетонные конструкции» выполнены расчеты и конструирование плиты перекрытия, ригеля и колонны.
В разделе «Каменные конструкции» выполнен расчет простенка первого этажа.
Курсовой проект включает в себя графическую часть, выполненную на одном листе формата А-1, который содержит чертежи плиты перекрытия, ригеля и колонны, а также разрезы, сетки армирования, расчетные схемы и ведомость стержней, и пояснительной записки выполненной на 24 листах формата А-4.
 Содержание:
Содержание:
Введение_____________________________________________________ 4
1. ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ
1.1 Расчет продольного ребра__________________________ 5
1.1.1 Сбор нагрузок и статический
расчет плиты___________________________________________________5
1.1.3 Расчет по нормальным сечениям___________________7
1.1.4 Расчет по наклонным сечениям на действие поперечной силы______________________________________________8
1.2 Статический расчет рамы_______________________________9
1.2.1. Сбор нагрузок на ригель__________________________10
1.2.2 Сбор нагрузок на колонну_________________________10
1.3 Расчет крайнего ригеля_________________________________13
1.3.1 Расчет по прочности нормальных сечений_________13
1.3.2 Расчет ригеля по наклонному
сечению на действие поперечных сил_____________________________15
1.3.3 Расчет обрыва опорной арматуры________________16
1.4 Расчет колонны подвала________________________________17
1.4.1 Расчет колонны из плоскости изгиба______________18
1.4.2 Расчет колонны в плоскости изгиба_______________18
1.4.3 Расчет консоли колонны__________________________20
2. КАМЕННЫЕ КОНСТРУКЦИИ
2.1 Расчет простенка______________________________________22
Список литературы___________________________________________ 25
1. Железобетонные конструкции
1.1 Расчет продольного ребра
Исходные данные:
Номинальные размеры плит перекрытия 6х1 м.
Бетон плиты перекрытия В-40. С расчетными и нормативными характеристиками:
Rb= 22 МПа
Rb,ser= 210 МПа
Eb= 36000 МПа
Rbt= 1,4 МПа
Rbt,ser= 14,3 МПа
Арматура А-800 с Rs=695МПа, Rs ser= 800МПа.
1.1.2 Сбор нагрузок и статический расчет плиты
Расчетная схема и нагрузки, действующие на плиту приведены на рисунке 1
Сбор нагрузок
Таблица1.1
| Вид нагрузки | Нормативная нагрузка, кН/м2 | Коэф-т надеж ности, γt | Расчетная нагрузка кН/м2 |
| 1 | 2 | 3 | 4 |
| Деревянный пол | 0,25 | 1,2 | 0,3 |
| Деревянные лаги | 0,05 | 1,2 | 0,06 |
| Слой изоляции | 0,05 | 1,3 | 0,065 |
| Собственный вес плиты | 3 | 1,1 | 3,3 |
| Итого постоянная | - | - | 3,725 |
| Временная | 7 | 1,2 | 8,4 |
| Полная | - | - | 12,125 |
Погонная нагрузка на плиту:
q=Р×bпл×γn, где
Р – полная расчетная нагрузка на плиту, кН/м2;
bпл – 1 ширина плиты, м;
γn – коэффициент зависящий от степени ответственности здания, γn = 0,95.
q=12,125×1×0,95=11,519 кН/м

Статический расчет плиты
а)


б) в)

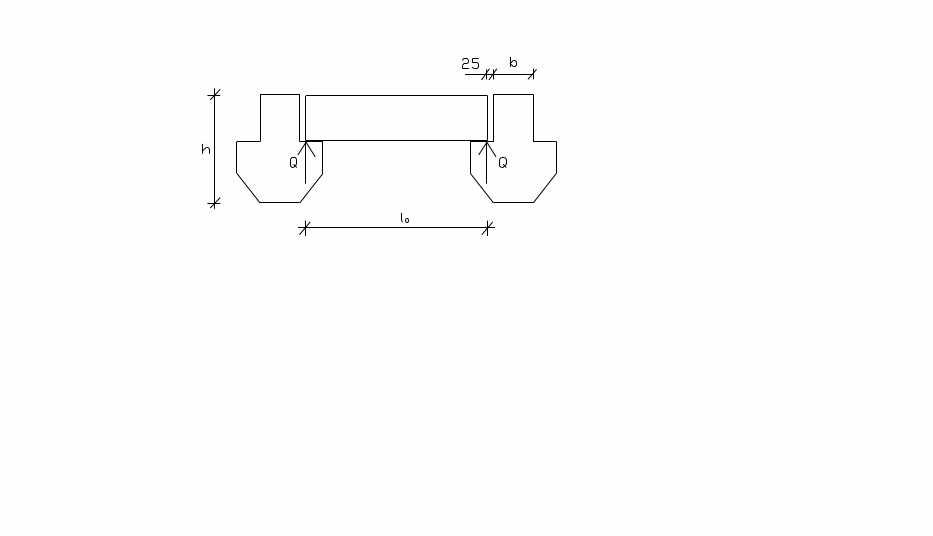

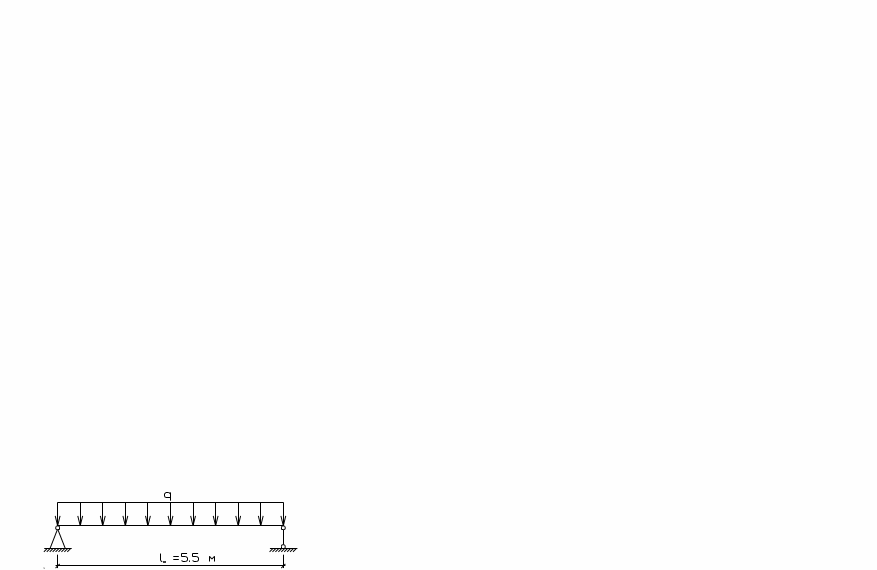

Рис.1 а) Расчетная схема плиты; б)Размеры ригеля; в)Расчетный пролет плиты перекрытия.
lо=6-bр-2×0,025-lопир=6-0,3-2×0,025-0,15=5,5 см, где
bр – ширина ригеля = 0,3м;
lопир – длина площадки опирания = 0,15м.(сетка колонн 6×6)
Qmax= q×l0/2=11,519×5,5/2=33,344 кН;
Мmax= q×l02/8=11,519×30,25/8=45,848 кН×м;
