2.13. Полувагоны-хопперы для перевозки горячих окатышей и агломерата

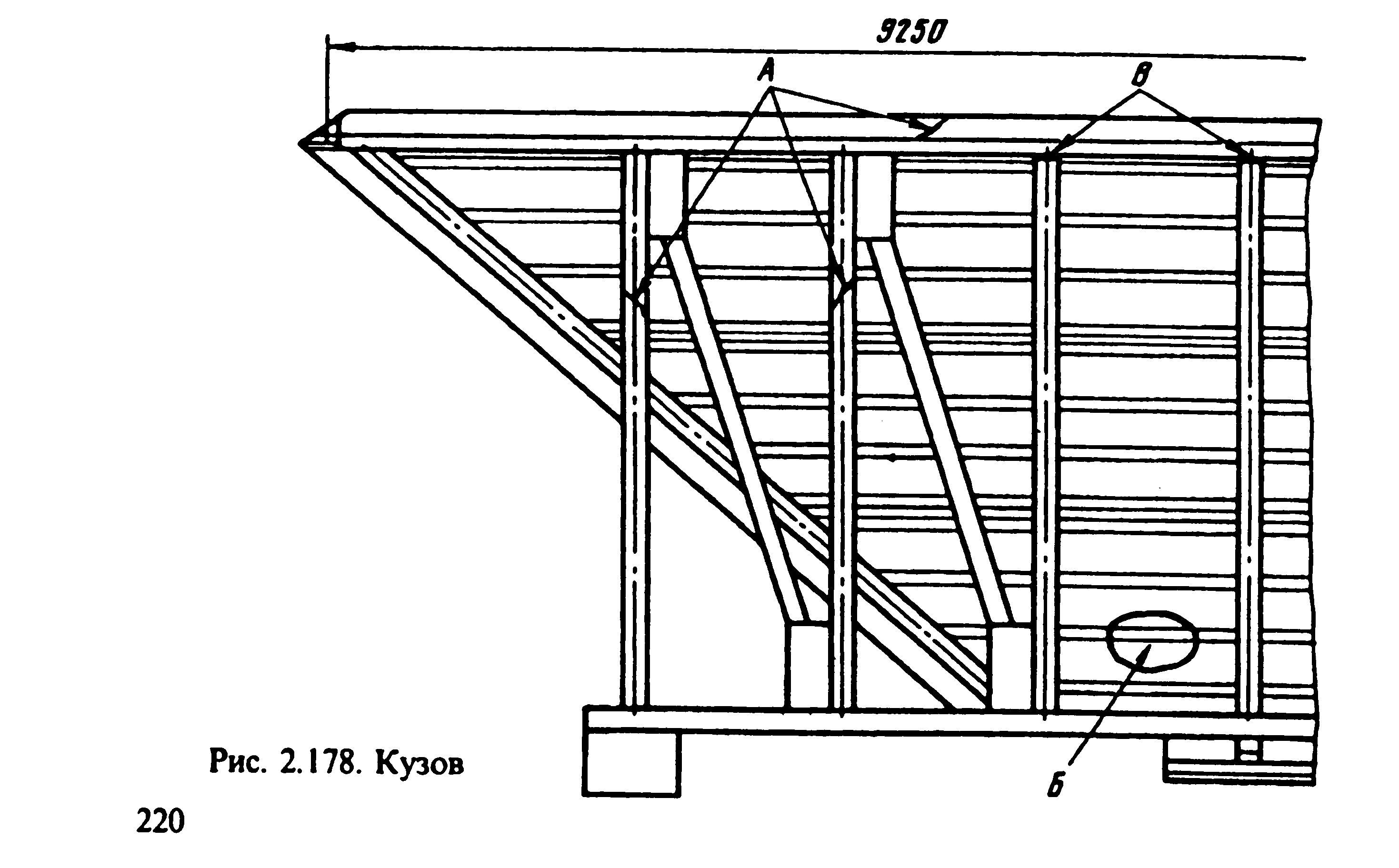

2.13.1. При всех видах ремонта вагонов в кузовах (рис 2 178) раз­решается:

1) заварка трещин А в стойках с постановкой усиливающих накла­док;

2) приварка накладок Б в местах пробоин или повреждений корро­зией;

3) заварка излома (обрыва) В с постановкой усиливающей на­кладки.

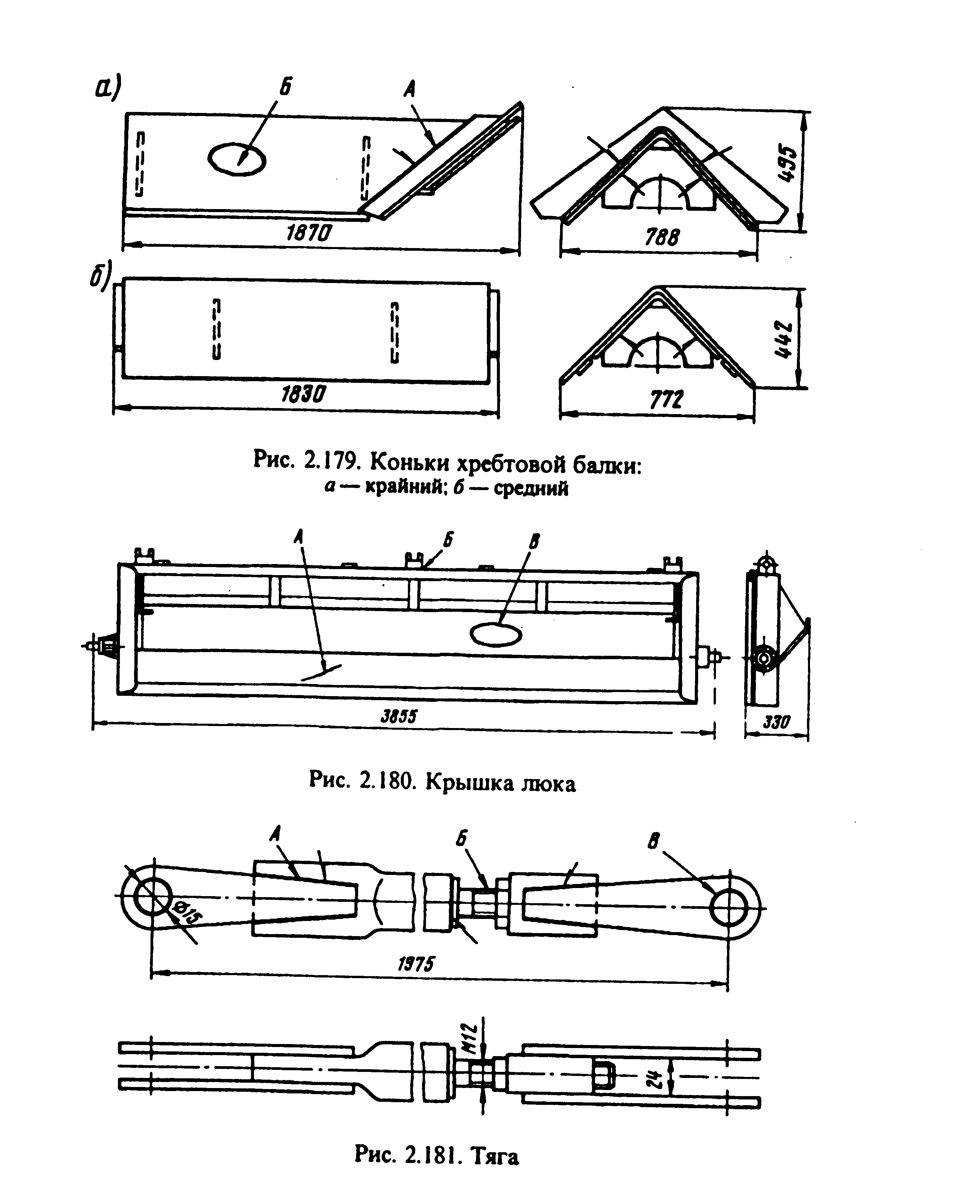

2.13.2. При всех видах ремонта вагонов на коньках хребтовой балки (рис. 2.179) разрешается:

1) заварка трещин или обрыва А в сварных швах;

2) приварка накладок Б в местах, поврежденных коррозией. 2.13.3. При всех видах ремонта вагонов в крышке люка (рис. 2.180) разрешается:

1) заварка трещин А;

2) приварка оборванных петель Б;

3) приварка накладок В в местах пробоин или повреждений корро­зией.

221

2.13.4. При всех видах ремонта вагонов на тяге (рис. 2.181) разре­шается:

1) заварка трещин или других дефектов в сварных швах А,

2) приварка к трубе нового стержня в случае износа или поврежде­ния резьбы Б,

3) наплавка изношенных стенок отверстия В при диаметре более 17 мм.

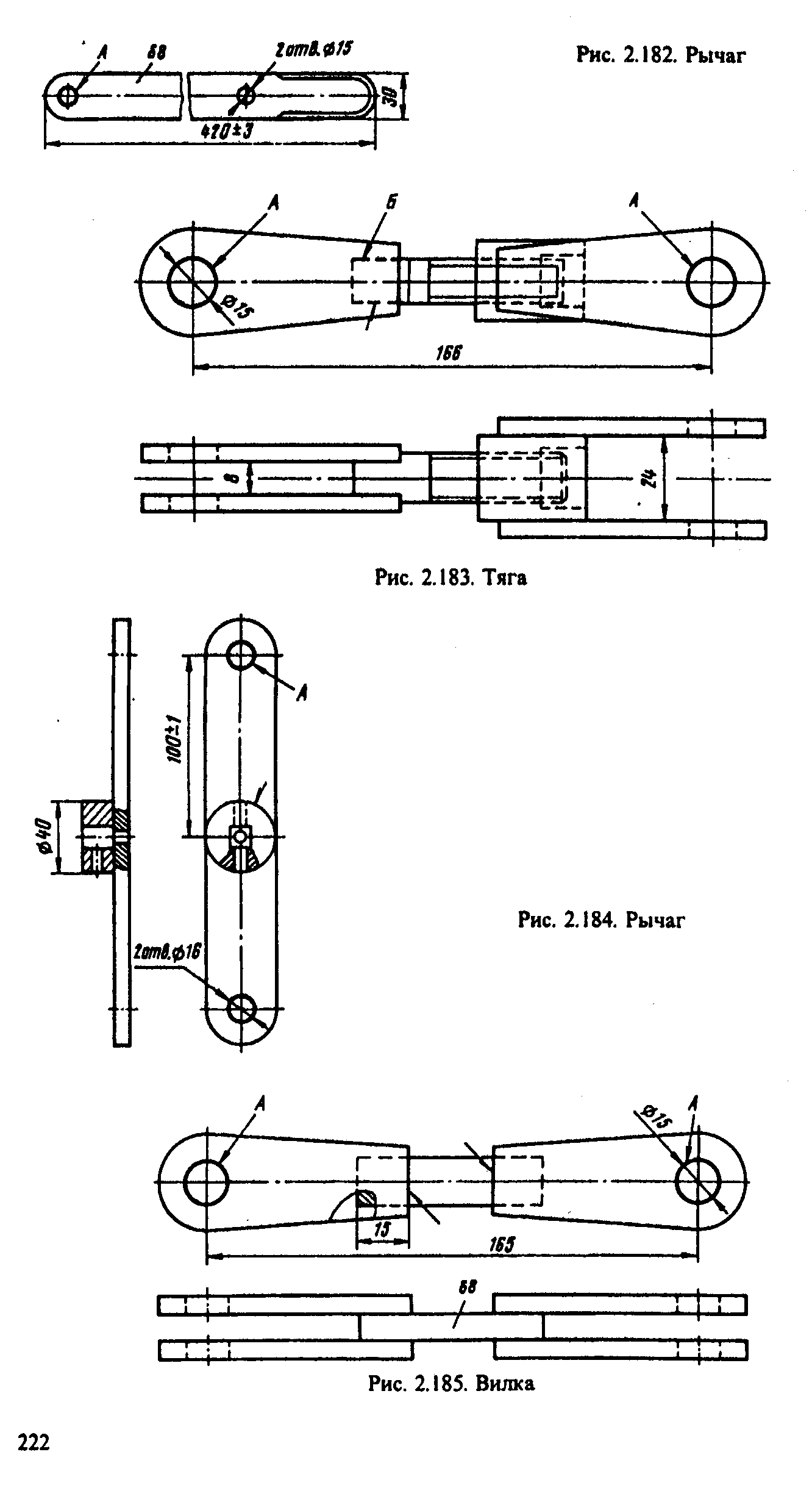

2.13.5. При всех видах ремонта вагонов на рычаге (рис. 2.182) раз­решается наплавка изношенных стенок отверстия А при диаметре более 16, 5 мм или постановка втулок с приваркой по торцам.

2.13.6. При всех видах ремонта вагонов на тяге (рис. 2.183) разре­шается:

1) наплавка изношенных стенок отверстия А;

2) заварка трещин и других дефектов в сварных швах Б.

2.13.7. При всех видах ремонта вагонов на рычаге (рис. 2.184) раз­решается наплавка изношенных стенок отверстия А при диаметре от­верстия более 18, 5 мм.

2.13.8. При всех видах ремонта вагонов в вилке (рис. 2.185) разре­шается наплавка изношенных стенок отверстия А при диаметре более 17, 5 мм.

223

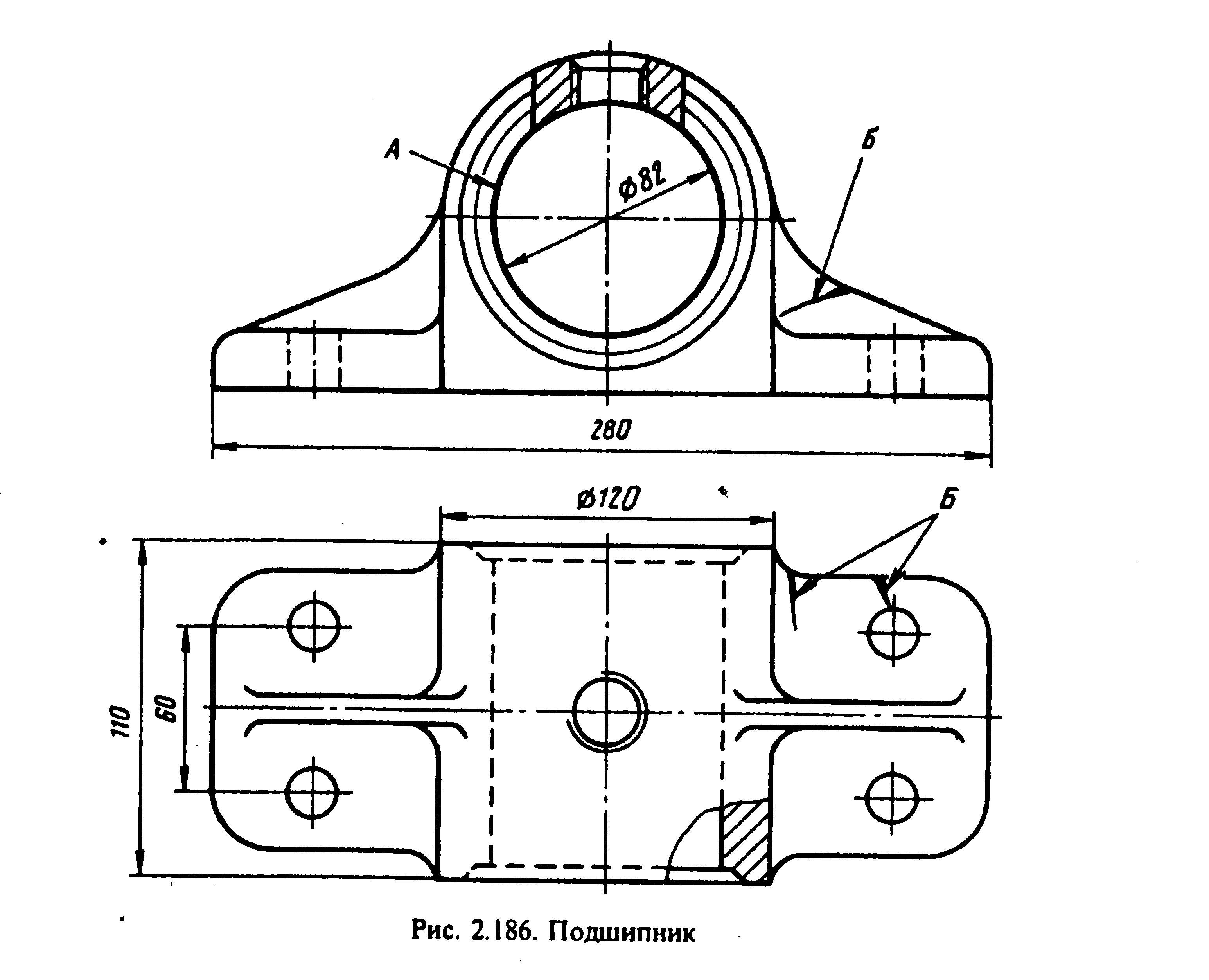

2.13.9. При всех видах ремонта вагонов в подшипнике (рис. 2.186) разрешается:

1) наплавка изношенной поверхности А или запрессовка втулки наружным диаметром 95 мм с приваркой по торцам;

2) заварка трещин Б в основании на ребрах. 2.13.10. При всех видах ремонта вагонов на рычаге поворота (рис. 2.187) разрешается:

1) наплавка изношенных стенок пазов А при ширине шпоночного паза более 25 мм;

2) наплавка изношенной поверхности зуба Б при износе более 5 мм;

3) заварка трещин В.

2.13.11. При всех видах ремонта вагонов на валу (рис. 2.188) разре­шается:

1) наплавка изношенной или поврежденной резьбы А;

2) наплавка изношенных стенок пазов Б при ширине шпоночного паза более 25 мм.

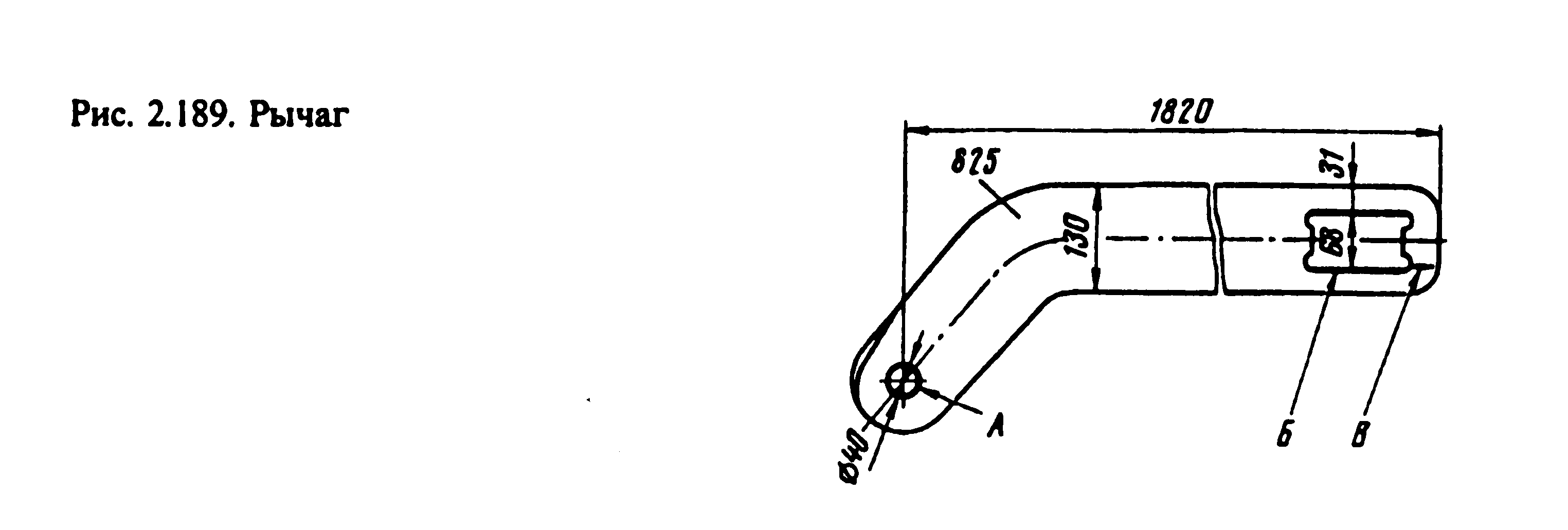

2.13.12. При всех видах ремонта вагонов на рычаге (рис. 2.189) разрешается:

1) наплавка изношенных стенок отверстия А при диаметре более 43 мм

224

2) наплавка изношенных стенок Б при ширине отверстия более 72 мм;

3) заварка трещин В.

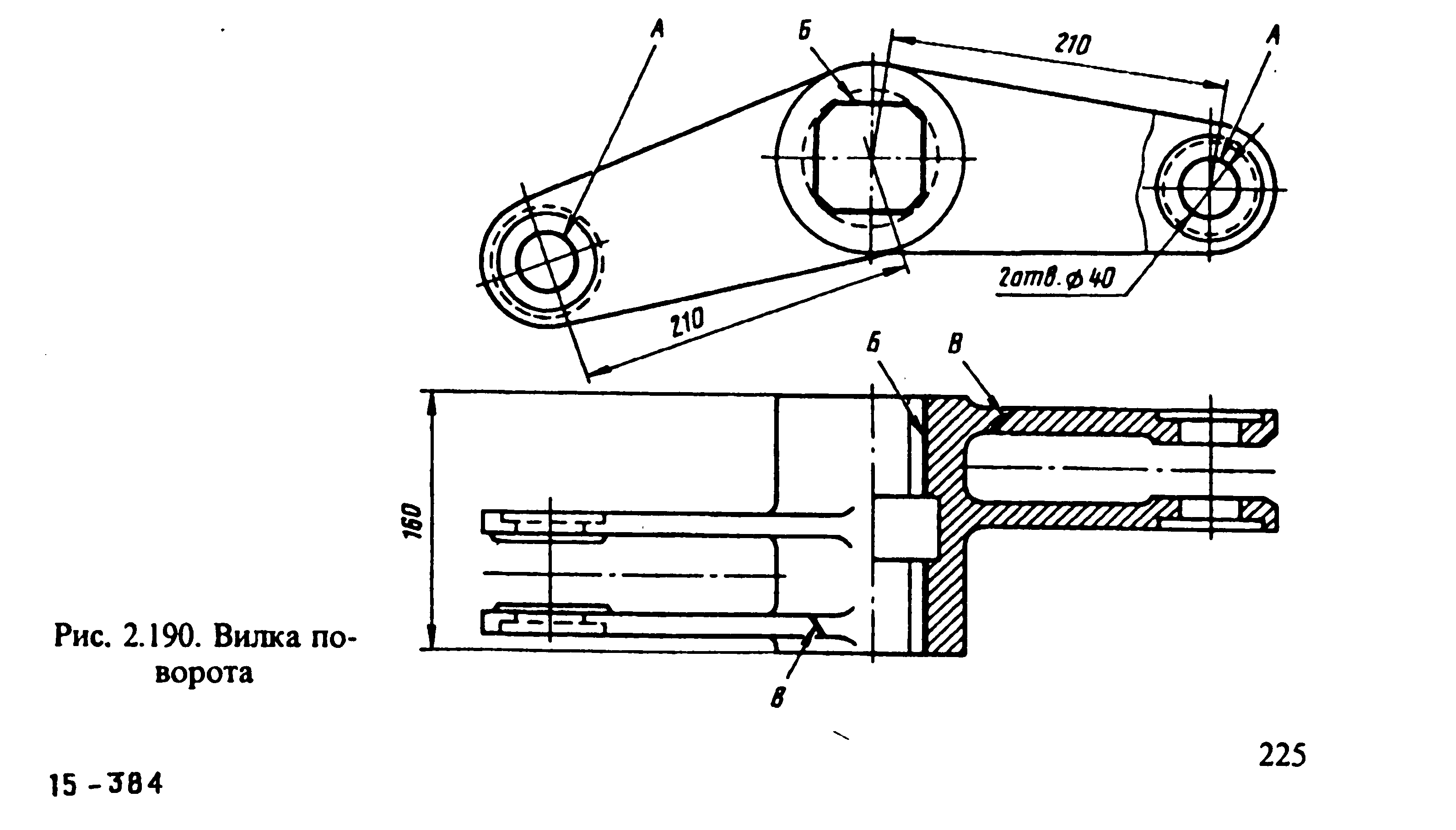

2.13.13. При всех видах ремонта вагонов на вилке поворота (рис. 2.190) разрешается:

1) наплавка стенок отверстия А при диаметре более 43 мм;

2) наплавка стенок квадратного отверстия Б;

3) заварка трещин В.

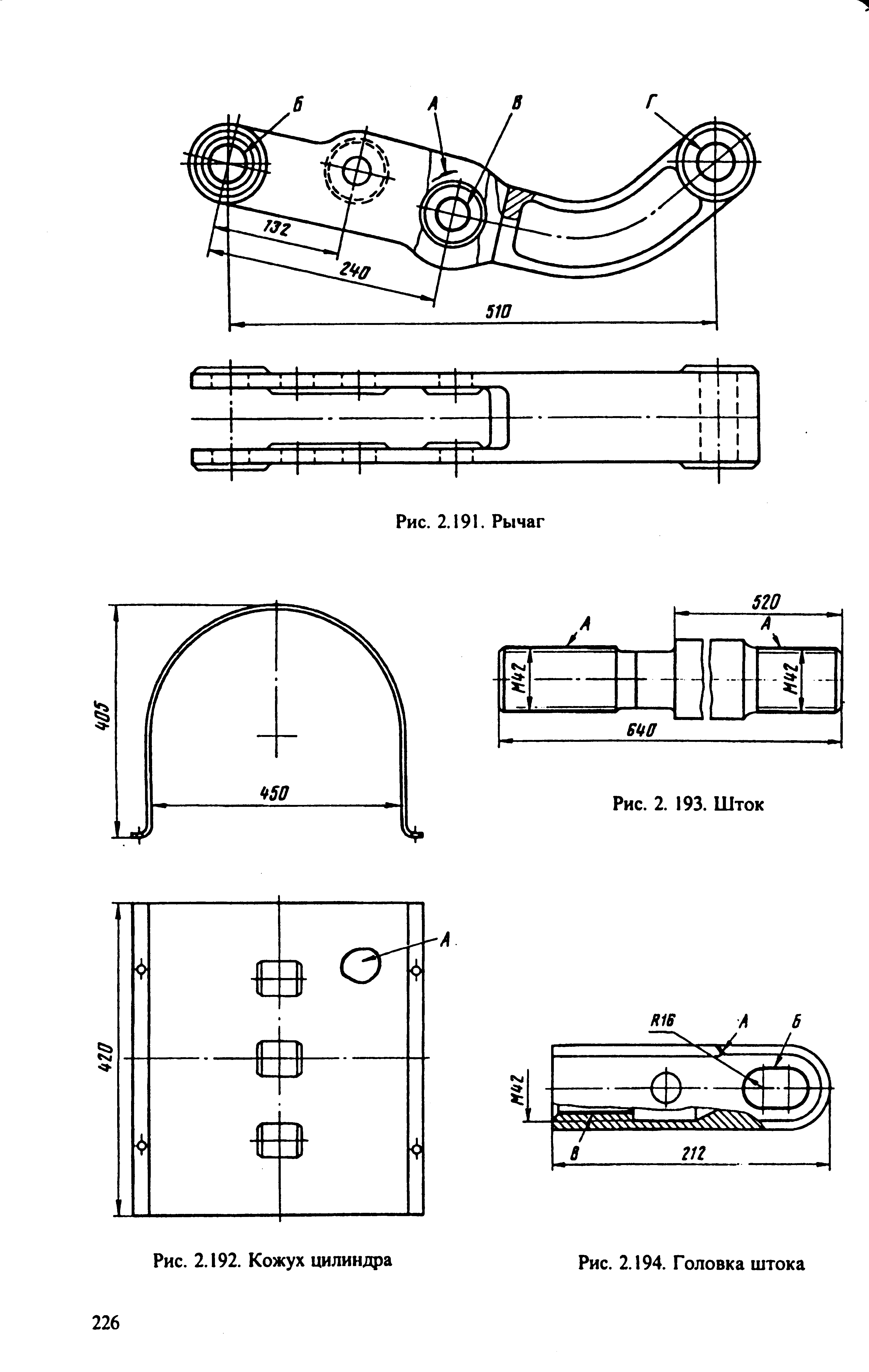

2.13.14. При всех видах ремонта вагонов на рычаге (рис. 2.191) разрешается:

1) заварка трещин А;

2) наплавка изношенных стенок отверстий Б и В или постановка втулок в отверстия Б, В и Г с приваркой по торцам.

2.13.15. При всех видах ремонта вагонов в кожухе цилиндра (рис. 2.192) разрешается приварка накладок А на участках, поражен­ных коррозией, если толщина стенки в этом месте менее 2 мм.

2.13.16. При всех видах ремонта вагонов на штоке (рис. 2.193) раз­решается наплавка изношенной или поврежденной резьбы А.

2.13.17. При всех видах ремонта вагонов на головке штока (рис. 2.194) разрешается:

1) заварка трещин А;

2) наплавка изношенных стенок отверстия Б;

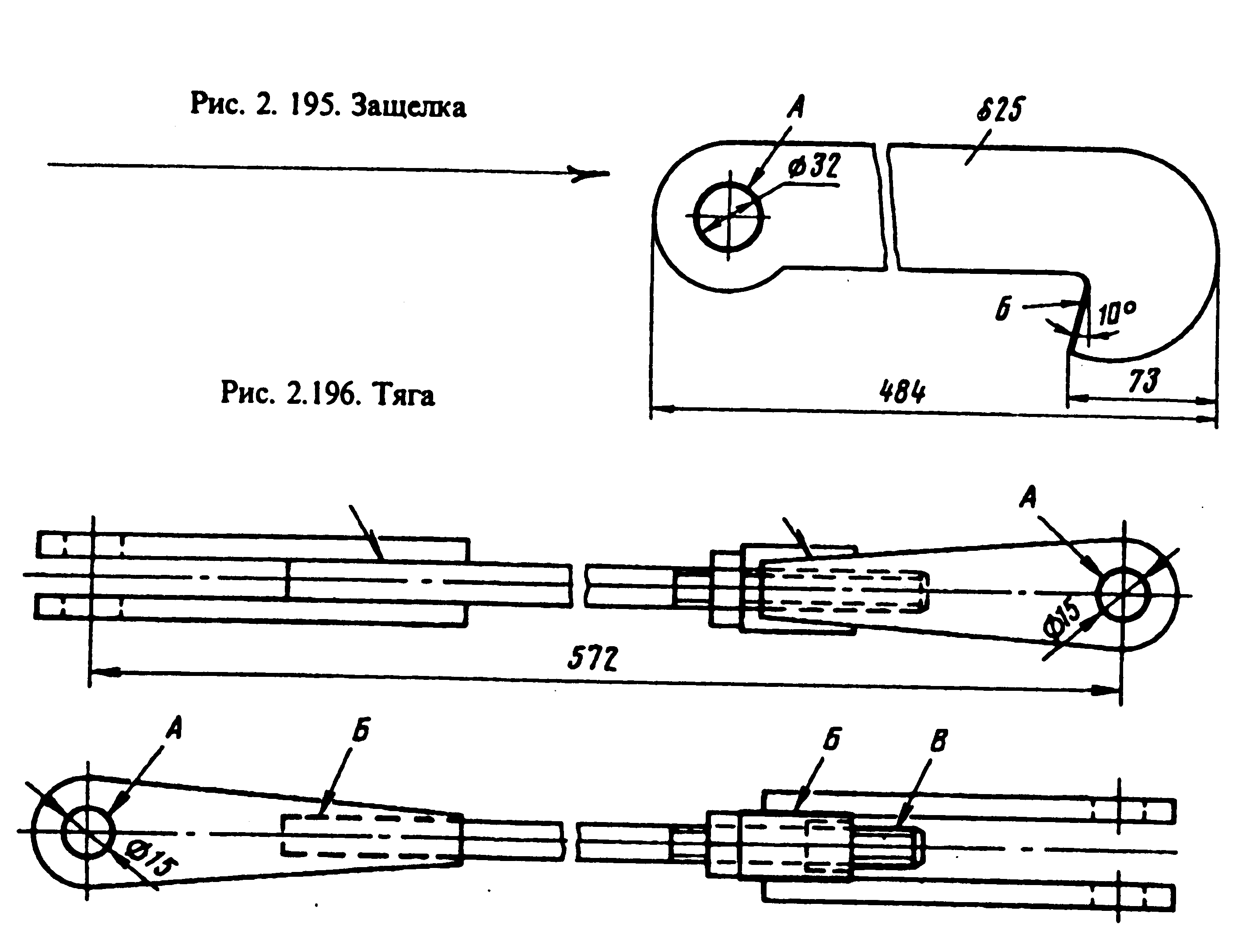

3) наплавка изношенной или поврежденной резьбы В. 2.13.18. При всех видах ремонта вагонов на защелке (рис. 2.195) разрешается:

1) наплавка изношенных стенок отверстия А;

2) наплавка изношенной поверхности Б при износе более 5 мм. 2.13.19. При всех видах ремонта вагонов на тяге (рис. 2.196) разре­шается:

1) наплавка изношенных стенок отверстий А;

2) заварка трещин и других дефектов в сварных швах Б;

3) наплавка изношенной резьбы В.
