1 Составные части
выпускной квалификационной работы
Выпускная квалификационная работа (ВКР) состоит из двух основных частей: пояснительной записки и графической части.
Пояснительная записка к ВКР должна содержать титульный лист, задание на выполнение ВКР, график выполнения ВКР, аннотацию, содержание, введение, обзор научно-технической и патентной литературы, расчетную часть (основной раздел), заключение, список использованных источников, приложения.
Графическая часть ВКР оформляется на стандартных листах формата А1 и содержит чертежи, эскизы, схемы, графики и таблицы, отражающие основное содержание и наиболее важные экспериментальные и теоретические результаты, полученные автором при выполнении ВКР.
Объем пояснительной записки ВКР не должен превышать 40 страниц машинописного текста.
Объем графической части должен составлять 4 листа формата А1.
Пояснительная записка к ВКР должна быть оформлена по ГОСТ 7.32-2001.
2 Структура обозначения шифра на основной надписи пояснительной записки к выпускной квалификационной работе
A.B.XXXXX-XX ХХ ХХ
Общая часть / Код страны (460 – для РФ) | | | | | |
обозначения | Код организации-разработчика | | | | |
документов | Регистрационный номер (номер зачетной книжки)| | | |
| Номер редакции документа (1-ая редакция) | | |
| Код вида документа (81 – пояснительная записка) | |
\ Номер документа данного вида (01) |
2.1 Правила присвоения кода организации-разработчика
Для бакалавров по направлению 140600.62 «Электротехника, электромеханика и электротехнологии» 2013 года выпуска:
В = МСА.140600.62-2013
Например, для студента 2013 года выпуска гр. АЭПз-08 Беляева А.В. зачетная книжка № 08-131 шифр будет выглядеть следующим образом:
460.МСА.140600.62-2013.00131-01 81 01
Аннотация заключается в стандартную рамку со штампом и основными надписями согласно ГОСТ 2.109-73 «Единая система конструкторской документации. Основные требования к чертежам», ГОСТ 2.104-68 «Единая система конструкторской документации. Основные надписи»

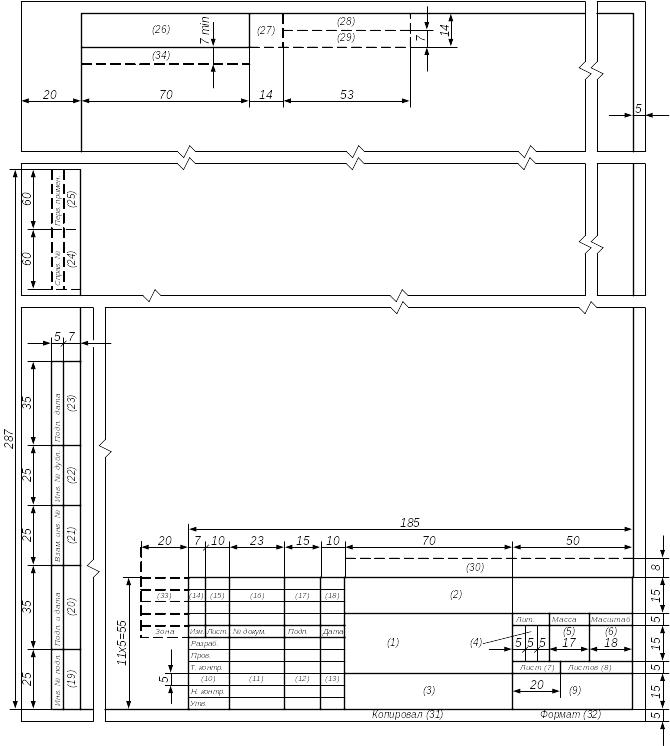

Основная надпись и дополнительные графы для текстовых
конструкторских документов (первый или заглавный лист)
Пояснительная записка заключается в стандартную рамку со штампом и основными надписями согласно ГОСТ 2.109-73 «Единая система конструкторской документации. Основные требования к чертежам», ГОСТ 2.104-68 «Единая система конструкторской документации. Основные надписи».

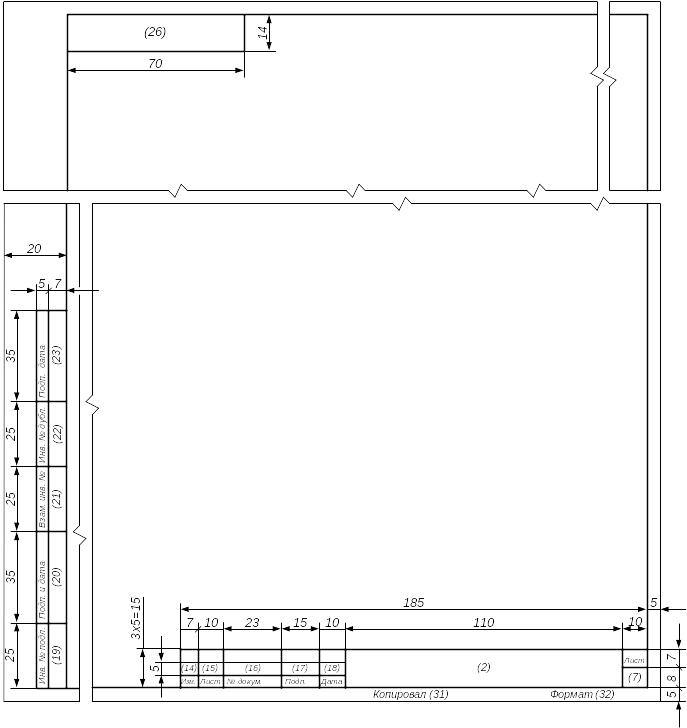

Основная надпись и дополнительные графы для чертежей (схем)
и текстовых конструкторских документов (последующие листы)
Графическая часть выполняются на бумаге формата А1. Чертежи выполняются в любом графическом редакторе или вручную с использованием чертежных шрифтов, правил нанесения на чертежах надписей и др. по ГОСТ 2.109-73 (Основные требования к чертежам). Графический материал заключается в стандартную рамку со штампом и основными надписями согласно ЕСКД. Расположение листов иллюстраций допускается как книжное, так и альбомное.
Основная надпись и дополнительные графы для чертежей и схем
3 Требования к содержанию разделов пояснительной записки
Титульный лист, задание и график выполнения вкр
Титульный лист, задание и график выполнения ВКР единого образца выдаются руководителем ВКР. Они заполняются после выхода приказа об утверждении руководителей и тем ВКР в соответствии с приведенными образцами (Приложение 1-3).
На титульном листе указывается тема ВКР, проставляются подписи студента, руководителя ВКР, консультантов по соответствующим разделам ВКР, заведующего кафедрой. Подписи и даты проставляются в порядке записи фамилий.
Задание на ВКР составляется руководителем по форме Приложения 2 и утверждается заведующим кафедрой. Формулировка темы в задании должна точно соответствовать той, которая утверждена приказом по университету.
3.2 Аннотация
Аннотация включает характеристику темы ВКР, проблемы объекта, цели работы и ее результаты.
3.3 Содержание
Содержание включает в себя введение, наименование всех разделов, подразделов, пунктов, заключение, список использованных источников с указанием номеров страниц, с которых начинаются эти разделы.
3.4 Перечень используемых условных обозначений, сокращений, терминов
Содержит перечень используемых условных обозначений, сокращений, терминов, применяемых в ВКР.
3.5 Введение
Формулируется актуальность и новизна решаемой частной задачи, обосновывается необходимость ее решения и дается краткая характеристики современного состояния разрабатываемого вопроса в России и за рубежом.
Введение должно содержать оценку современного состояния решаемой научно-технической проблемы, основание и исходные данные для разработки темы, обоснование необходимости проведения исследований. Во введении должны быть показаны актуальность и новизна темы.
Во введении кратко излагаются актуальность проблемы, цель ВКР, основные пути решения поставленных задач в условиях современного производства и обосновывается выбор тех или иных технических решений для достижения поставленной цели. Дается сжатое изложение сущности ВКР. Введение заканчивается кратким резюме о степени достижения поставленной цели.
