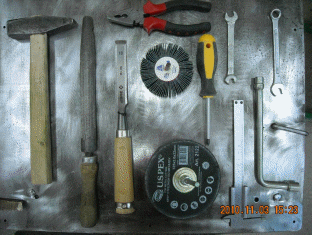

Инструменты и материалы;

№ п/п

№

Детали

Название операций

Графическое изображение

Инструменты и

Приспособления

1

1, 2, 3, 4, 5, 6

Разметить заготовки согласно шаблонам

Верстак, линейка, карандаш, шаблон, заготовка.

2

1, 2, 3, 4

Собрать в пакеты в заготовки

Верстак, болт ф6х8, гайка фх6, заготовка.

3

1, 2, 3, 4

Просверлить на станке отступив от линии разметки на R сверла + 2 мм

Сверлильный станок, пакет заготовок, сверло ф 8, деревянная подкладка.

4

1, 2, 3, 4

Вырубить долотом по линии сверления

Верстак верстак, деревянная подкладка, молоток долото, заготовка.

5

5, 6

Выпилить ножовкой с мелким зубом, оставив припуск на чистовую обработку.

Верстак слесарный, слесарные тиски, прокладки, заготовка, ножовка по металлу.

6

1, 2, 3, 4, 5, 6

Обработать крупным напильником

Верстак слесарный, слесарные тиски, прокладки, заготовка, полукруглый рашпиль.

7

1, 2, 3, 4, 5, 6

Отшлифовать дрелью с насадкой под круг из наждачной бумаги по линию разметки.

Универсальный столярный верстак, задний зажим, электродрель, насадка с наждачной бумагой, заготовка

8

5, 6

Просверлить сверлом ф24 углубления под футорки.

Сверлильный станок, сверло ф24, заготовки.

9

1, 2, 5, 6

Просверлить отверстия ф9 под футорки

Сверлильный станок, сверло ф9, заготовки.

10

1, 2, 5, 6

Забить футорки в подготовлен- ные отверстия

Мебельные футорки, молоток, верстак, заготовки.

11

1, 2, 5, 6

Высверлить резьбу в футорках сверлом ф8

Сверлильный станок, сверло ф8, подкладка, заготовки.

12

7

Отпилить планки заполнения по длине 38 см

Верстак, слесарные тиски, стусло, ножовка по металлу, заготовки.

13

2, 3, 7

Разметить места отверстий под саморезы для крепления реек.

Металлическая линейка 1м, карандаш, рейки, сидение, спинка.

14

7

Просверлить отверстия ф4 в прейках под саморезы

Сверлильный станок, сверло ф8, подкладка,рейки.

15

2, 7

Прикрепить планки саморезами к сидению.

Универсальный столярный верстак, шуруповёрт, саморезы ф 3х32 , сидение.

16

2, 3, 7

Прикрепить спинку к сидению.

Сидение, спинка, болты ф6х8, ключ 10х10, шайбы гровера, увеличенные шайбы, гайки.

17

2, 3, 7

Прикрепить планки саморезами к спинке.

Универсальный столярный верстак, дрель аккумуляторная, саморезы ф 3х32 , спинка.

18

2, 3, 4, 7

Прикрепить подлокотники к креслу

Подлокотники, кресло, винты ф6х10, ключ 10х8, большая шлицевая отвёртка, увеличенные шайбы, шайбы гровера, гайки.

19

12, 13

В шарнирных болтах просверлить отверстие под шплинты.

Сверлильный станок, сверло ф2, деревянная подкладка, пассатижи, болты ф8.

20

18

Пропилить пазы в гайках под шплинты.

Верстак, слесарные тиски, ножовка по металлу с двумя полотнами, гайки ф8.

21

1, 8, 9, 14, 18, 20, 21

Собрать основание.

Верстак, винты ф6, вставки, гайки, шайбы гровера, шайбы, заготовки, ключи 10х8.

22

12, 13, 18, 22

Собрать всю конструкцию на шарнирные болты.

Шарнирные болты, гайки, шплинты, ключи 13х12, кресло, основание, балансиры.

23

22

Отпилить уголки по размеру 65 мм.

Верстак, слесарные тиски, прокладки, ножовка по металлу.

24

22

Просверлить отверстия в уголке по отметкам ф6 мм.

Сверлильный станок, подкладка, уголок, пассатижи, сверло ф6

25

1, 14, 16, 17, 20, 22

Прикрепить уголки к основанию кресла.

Верстак, основание, уголок, винты ф6х120, шайбы ф6, шайбы гровера ф6, гайки ф6, саморез ф4х32, дрель аккумуляторная с насадкой, ключ 10х10.

26

10, 13, 17, 20, 21

Прикрепить распорки между основаниями к уголкам

Распорки, болт ф6х6, гайки ф6,шайбы гровера ф6, шайбы ф6, ключ 10х10, ключ 10х8

27

Нанести лак на собранную конструкцию.

Лак ПФ 170, кисти, кресло, верстак, вытяжная вентиляция
