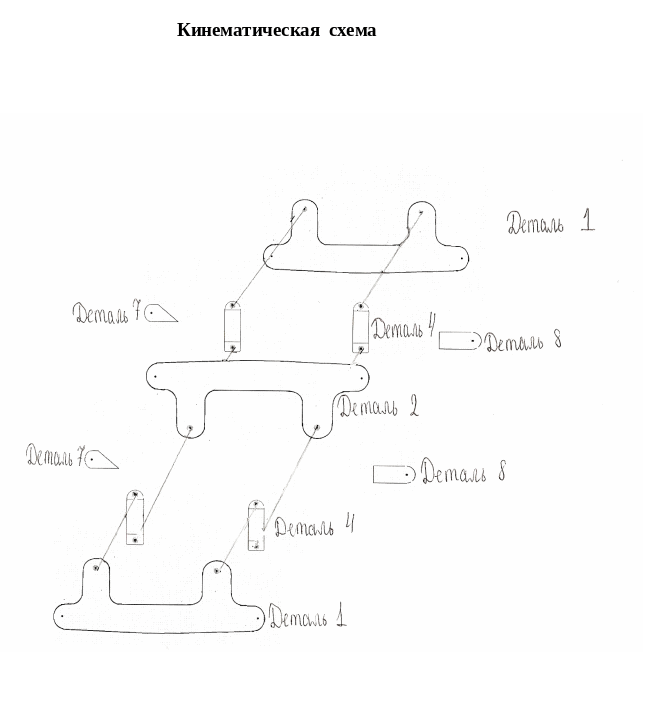

6. Дизайн – спецификация
1. Основание
2.Сидение
3. Спинка
4.Балансир
5
.Подлокотник
6.Рейка
7.Вставки
8. Накладки
Спецификация
№ |
название |
количество |
материал |
размеры |
1 |
Опора |
4 |
Фанера береза |
10Х745х 200 |
2 |
Сиденье |
2 |
Фанера береза |
13Х720Х 200 |
3 |
Спинка сиденья |
2 |
Фанера береза |
10Х760Х 80 |
4 |
Подлокотники |
2 |
Фанера береза |
13Х550Х180 |
5 |
Балансир |
8 |
Фанера береза |
10Х190Х60 |
6 |
Накладка |
16 |
Фанера береза |
10Х60Х60 |
7 |
Рейки заполнения |
22 |
Рейки сосна |
16х40х380 |
8 |
Вставки передние |
4 |
Доска сосна |
80х80х25 |
9 |
Вставки задние |
4 |
Доска сосна |
80х110х25 |
10 |
Распорки |
4 |
Рейка сосна |
50х20х550 |
11 |
Футорки мебельные |
28 |
сталь |
Ф-8 |
12 |
Болты шарниры |
4 |
сталь |
8х80 |
13 |
Болты шарниры |
8 |
сталь |
8х60 |
14 |
Винт соеденительный |
4 |
сталь |
6х110 |
15 |
Саморез черный |
16 |
сталь |
3,2х16 |
16 |
Саморез с планшайбой |
14 |
сталь |
4х32 |
17 |
Гайки |
8 |
Сталь |
Ф - 6 |
18 |
Гайки |
12 |
Сталь |
Ф - 8 |
19 |
Шайбы увеличенные |
8 |
Сталь |
Ф - 8 |
20 |
Шайбы увеличенные |
6 |
Сталь |
Ф - 6 |
21 |
Гайки гроверные |
12 |
Сталь |
Ф - 6 |
22 |
Шплинт |
12 |
Сталь |
2 х 10 |
23 |
Уголок |
4 |
Дюралюминий |
L 40х40х65 |
7. Основные параметры и ограничения;
1.Изделие должно быть удобным, функциональным и безопасным в эксплуатации .
2.Без потери качества переносить влажную уборку.
3. Эстетичным.
4. Простым и дешевым при изготовлении.
5.Изделие должно быть экологичным при эксплуатации и утилизации после выхода из строя.
