§ 3. Репрографические способы воспроизведения изображений
Разнообразные современные способы репрографии2 объединяет одно свойство – отсутствие печатной формы при воспроизведении изображений.
В настоящее время наибольшее распространение получили такие репрографические способы воспроизведения, как электрофотография, струйная печать, термоперенос красящего вещества, термосублимация и некоторые другие.
Электрофотография
Для изображений, полученных электрофотографическим способом, характерны следующие диагностические признаки:
отсутствие деформации бумаги в местах наложения тонера;
поверхностное наложение тонера в виде спекшихся мелкозернистых частиц;
блеск тонера в штрихах;
возможно наличие мелких точек-марашек на незапечатанных участках изображений;
осыпание тонера по линиям сгиба бумаги-носителя изображений.
К данной группе аппаратов относятся, в первую очередь, лазерные принтеры.
Общая схема печатного процесса в лазерных принтерах заключается в том, что тонкий лазерный луч, управляемый компьютером, направляется через проекционную систему на заряженный полупроводниковый слой аппарата и построчно, путем разряжения участков слоя, формирует на нем скрытое электростатическое изображение. При вращении цилиндра с полупроводниковым слоем скрытое изображение проявляется противоположно заряженным тонером, создавая видимое изображение, которое электростатически переносится на запечатываемый материал (бумагу). Полученный отпечаток закрепляется термосиловым или термическим способом, а цилиндр очищается и вновь заряжается для следующего цикла (рис. 26).

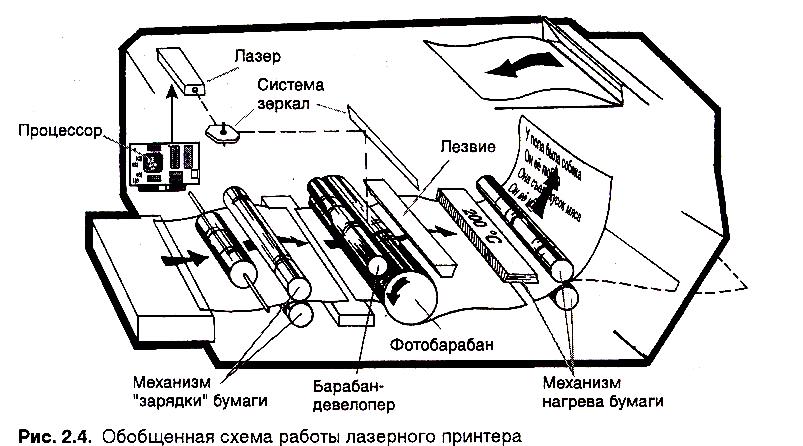

Рис. 26. Общая схема работы лазерного принтера
Струйная печать
Принцип струйной печати заключается в нанесении изображения на бумагу (подложку) струей красящего вещества (чернилами).
В наиболее распространенных устройствах струйной печати («капля по требованию») в форсунке или группе форсунок по команде ЭВМ создается мгновенное избыточное давление, достаточное для перемещения элементарной красочной капли от среза форсунки до приемного материала. Этот процесс повторяется достаточное число раз, в зависимости от программы ЭВМ и типа устройства (рис. 28).
Избыточное давление в блоке форсунок может создаваться пьезоэлементом («капельно-струйная печать» или фирменное название – «пьезоэлектрическая печать») или микронагревательным элементом («капельно-пузырьковая печать» или «пузырьково-струйная печать»).
Признаки копий, полученных на струйных устройствах, значительно изменяются в зависимости от вида использованных красящих веществ (чернил) и свойств запечатываемого материала (рис. 29).

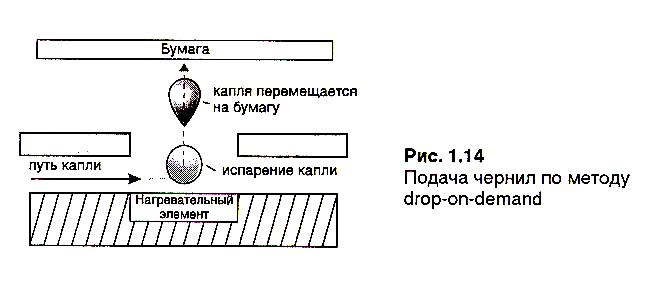

Рис. 28. Схема одного из вариантов реализации способа струйной печати
а б

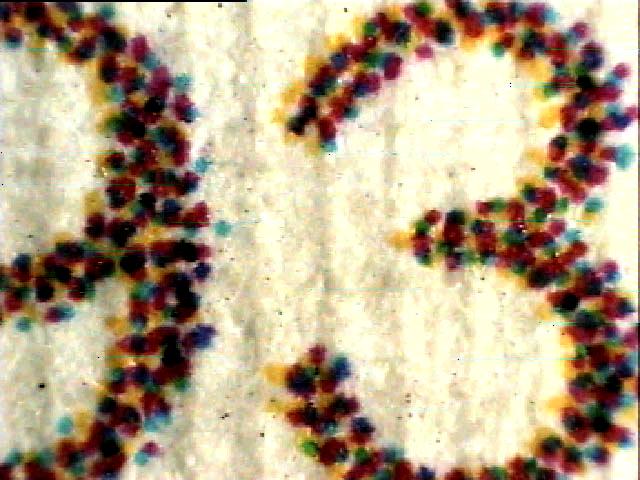

Рис. 29. Фрагмент изображения, полученного на струйном принтере:
а – с высокой разрешающей способностью;
б – с низкой разрешающей способностью
Термоперенос красящего вещества
Процесс получения изображений при данном способе воспроизведения заключается в переносе красящего вещества под воздействием температуры с носителя (красящей ленты) на запечатываемый материал (коммерческое название процесса – термовосковая печать, устройства – термопринтер). Этот процесс малопригоден для полной подделки денежных билетов или ценных бумаг, но сравнительно часто используется для подделки их отдельных реквизитов.
Под воздействием микронагревательных элементов, собранных в матрицу, легкоплавкий красящий слой на красящей ленте расплавляется и при небольшом давлении прилипает к подложке. Красящее вещество с ленты практически полностью переходит на запечатываемый материал, визуализируя фрагмент отпечатанного изображения (рис. 30).

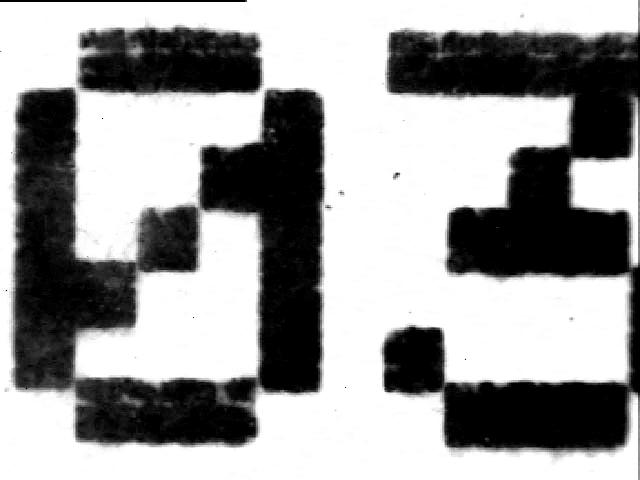

Рис. 30. Фрагмент изображения, полученного способом термопереноса
Изображение в этом случае состоит из упорядоченно расположенных точек, частично повторяющих конфигурацию микронагревательных элементов. Красочный слой в заливках образует вязко-эластичную пленку, располагающуюся на поверхности подложки, и может иметь характерный глянец и блеск. В зависимости от разрешения воспроизведения, характера запечатываемой поверхности и скорости ее перемещения относительно печатающей матрицы структура элементарных точек изображения может меняться при неизменном характерном признаке – ступенчатом крае наклонного штриха.
