Титульный лист пояснительной записки
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет
Технологии и дизайна»
Институт Дизайна костюма____________________
Специальность 072500.62
Выпускающая кафедра «Дизайн костюма»
КУРСОВОЙ ПРОЕКТ
(пояснительная записка)
на тему
Исполнитель – студент уч. группы
(Фамилия, и., о., подпись)
Руководитель курсового проекта
(Ученая степень, звание, фамилия, и., о., подпись)
Консультанты:
1.
2.
3.
Санкт-Петербург 20___ г.
Приложение Б
Рис. Б.1. Коллаж на тему искусство «оп-арт»
Приложение В
Рис. В.1 Копия рекламного плаката 1950 года
Приложение Г
Рис. Г.1 Эскиз модели №1
Приложение Д
Технический эскиз и описание модели пиджака
Рис. Д.1 Технический эскиз модели №1
Описание модели
Пиджак мужской для повседневного использования. Для изготовления пиджака рекомендуются ткани средней плотности с содержанием шерстяных волокон. Пиджак полуприлегающего силуэта. Смещённая застежка на 1 обметанную и одну потайную петлю и 2 пуговицы.
На полочках расположены прорезные карманы с клапанами.
Спинка со средним швом, заканчивающимся разрезом.
Рукава втачные, двухшовные, с передними и локтевыми швами.
Пиджак без воротника, с V-образным вырезом горловины. Край борта обработан подбортом, вырез горловины спинки – подкройной обтачкой.
По клапанам проложена декоративная отделочная строчка шириной 0,2 – 0,3 см.
Пиджак выполнен на притачной подкладке, с внутренними карманами.
Приложение Е
Технический эскиз и описание модели брюк

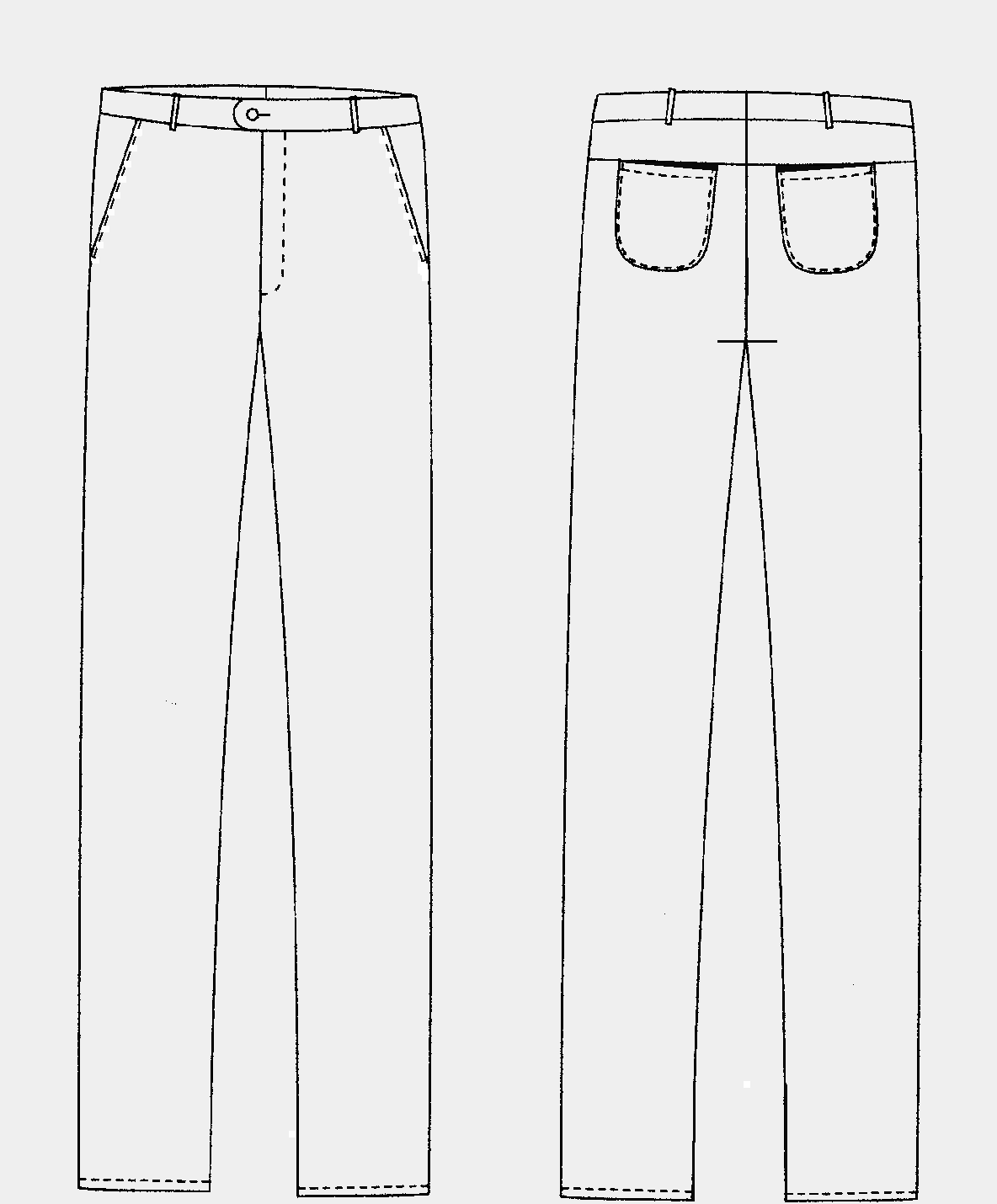

Рис. Е.1 Технический эскиз брюк
Описание модели
Брюки мужские для повседневного использования, полуприлегающего силуэта, выполнены из полушерстяной ткани с добавлением эластана.
На передних половинках боковые карманы с наклонным входом. Застёжка гульфика на тесьму «молния». Задние половинки брюк с отрезными кокетками и накладными карманами. Низ брюк обработан брючной тесьмой и подшит вручную.
Брюки с притачным поясом и четырьмя шлёвками, который застёгивается на две обмётанные петли и пуговицы. Передние половинки брюк выполнены на подкладке из вискозной подкладочной ткани.
Ширина отделочных строчек по карманам, кокеткам и низу брюк 0,2 - 0,3 см.
Приложение Ж
Основные размерные признаки типовых фигур мужчин (1-й полнотной гр.)
№ по ГОС Т |
Условные обозначе- ния |
Наименование размерных признаков |
Значения размерных признаков, см |
Разность между смежными
|
|||||
|
|
|
размерами |
ростами |
|||||
|
Размер |
½ обхвата груди
|
44 |
46 |
48 |
50 |
52
|
2,0 |
0,0 |
1 |
Р |
Рост
|
182 |
182 |
182 |
182 |
182 |
0,0 |
6,0 |
16
|
ОГ
|
Обхват груди (третий) |
88 |
92 |
96 |
100 |
104 |
4,0 |
0,0 |
18
|
ОТ
|
Обхват талии |
66 |
70 |
74 |
78 |
82 |
4,0 |
0,0 |
19
|
ОБ
|
Обхват бедер |
90,4 |
93,4 |
96,4 |
99,4 |
102,4 |
3,0 |
1,0 |
13
|
ОШ
|
Обхват шеи |
38,2 |
39,0 |
39,8 |
40,6 |
41,4 |
0,8 |
0,2 |
21
|
Обед
|
Обхват бедра |
51,8 |
53,6 |
55,4 |
57,2 |
59,0 |
1,8 |
0,6 |
40 |
ДТС |
Длина спины до линии талии |
44,2 |
44,4 |
44,6 |
44,8 |
45,0 |
0,2 |
1,0 |
35*
|
ВГ II
|
Высота груди вторая |
24,1 |
24,9 |
25,7 |
26,5 |
27,3 |
0,8 |
0,3 |
36* |
ДТП II |
Длина переда до талии вторая |
44,8 |
45,5 |
46,2 |
46,9 |
47,4 |
0,7 |
0,9 |
47
|
ШС
|
Ширина спины |
38,8 |
39,8 |
40,8 |
41,8 |
42,8 |
1,0 |
0,2 |
57
|
Шпр
|
Ширина проймы |
10,3 |
10,9 |
11,5 |
12,1 |
12,7 |
0,6 |
0,0 |
45
|
ШГ
|
Ширина груди |
33,2 |
34,6 |
36,0 |
37,4 |
38,8 |
1,4 |
0,4 |
31 |
ШП |
Ширина плечевого ската |
16,1 |
16,2 |
16,3 |
16,4 |
16,5 |
0,1 |
0,4 |
33* |
ДР
|
Длина рукава |
78,6 |
78,8 |
79,0 |
79,2 |
79,4 |
0,2 |
2,4 |
28
|
ОП
|
Обхват плеча |
28,0 |
29,2 |
30,4 |
31,6 |
32,8 |
1,2 |
0,0 |
29
|
ОЗ
|
Обхват запястья |
16,8 |
17,2 |
17,6 |
18,0 |
18,4 |
0,4 |
0,0 |
25 |
ДСБ |
Длина от талии до пола сбоку |
116,4 |
116,4 |
116,4 |
116,4 |
116,4 |
0,0 |
4,4 |
49 |
ДС |
Длина от талии до плоскости сидения |
26,3 |
26,4 |
26,5 |
26,6 |
26,7 |
0,1 |
0,6 |
27 |
ДН |
Длина ноги по внутренней поверхности |
87,2 |
86,9 |
86,6 |
86,3 |
86,0 |
-0,3 |
3,7 |
22
|
Окол
|
Обхват колена |
37,0 |
37,8 |
38,6 |
39,4 |
40,2 |
0,8 |
0,8 |
Примечание: размерные признаки, обозначенные *, измеряются от точки основания шеи сбоку, т. е. от точки на пересечении вертикальной плоскости, разделяющей плечевой скат пополам с нижним краем сантиметровой ленты при измерении обхвата шеи
Приложение З
Схемы построения основных, производных и вспомогательных лекал
мужской верхней одежды

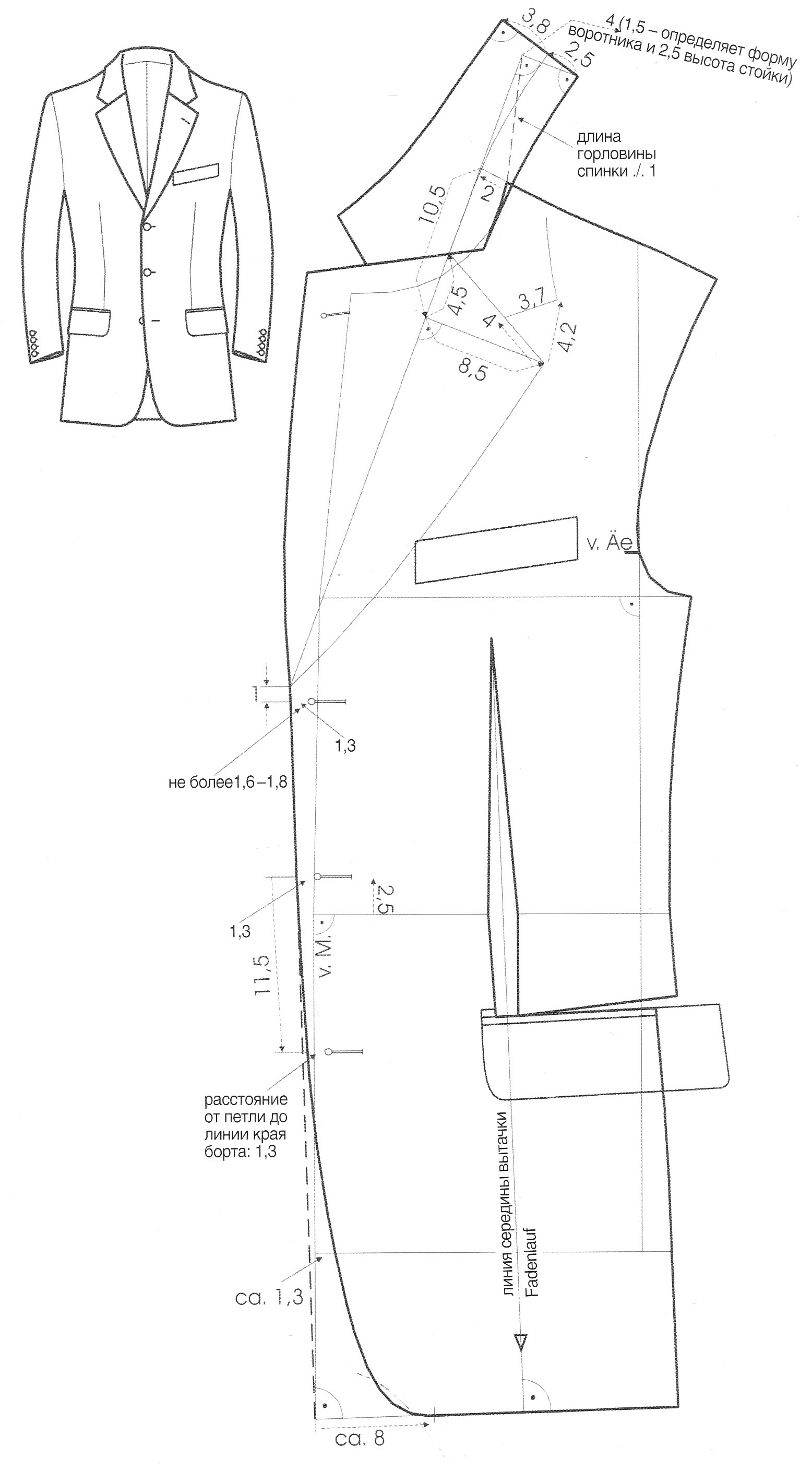

Рис. З.1 Техническое моделирование пиджака

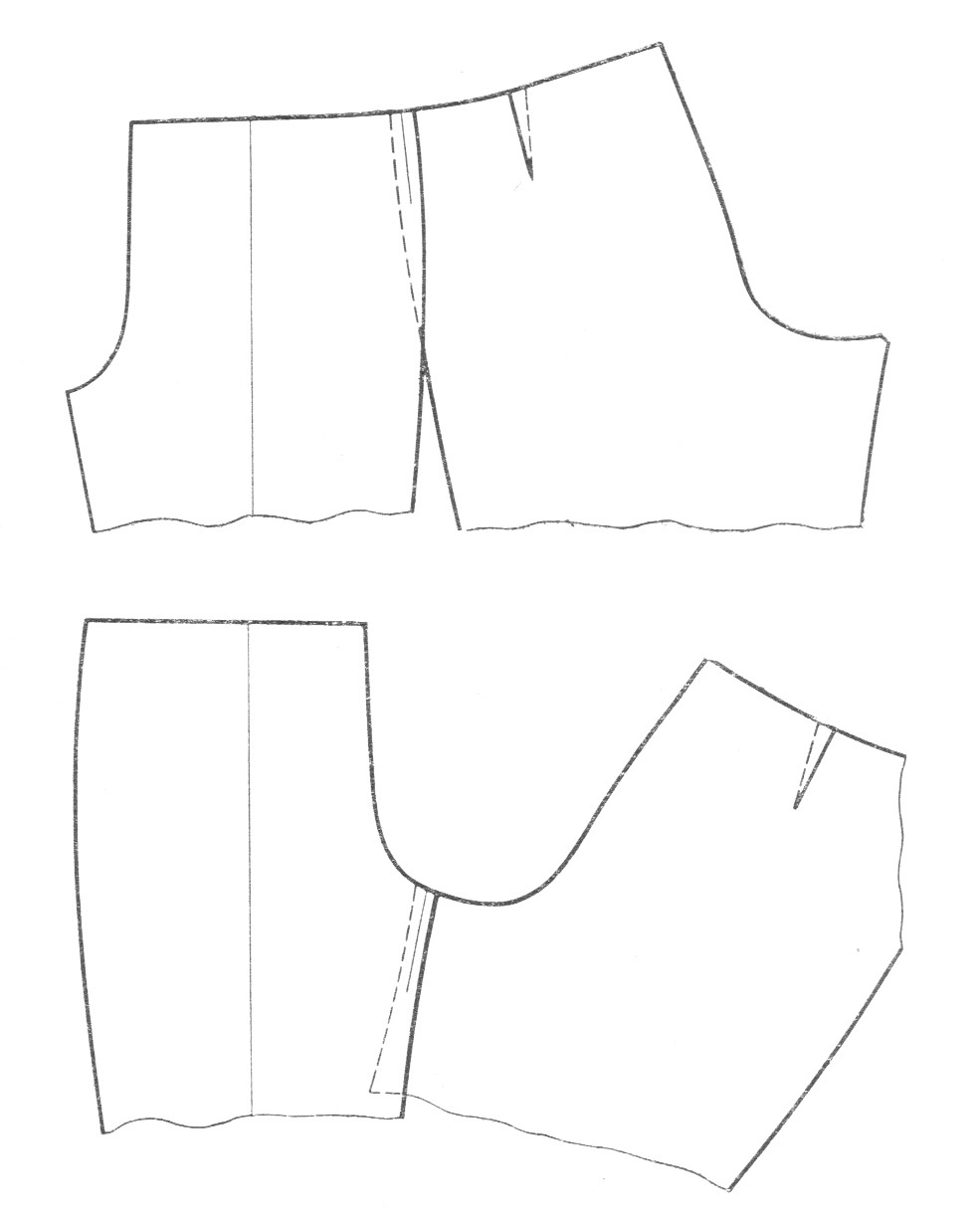

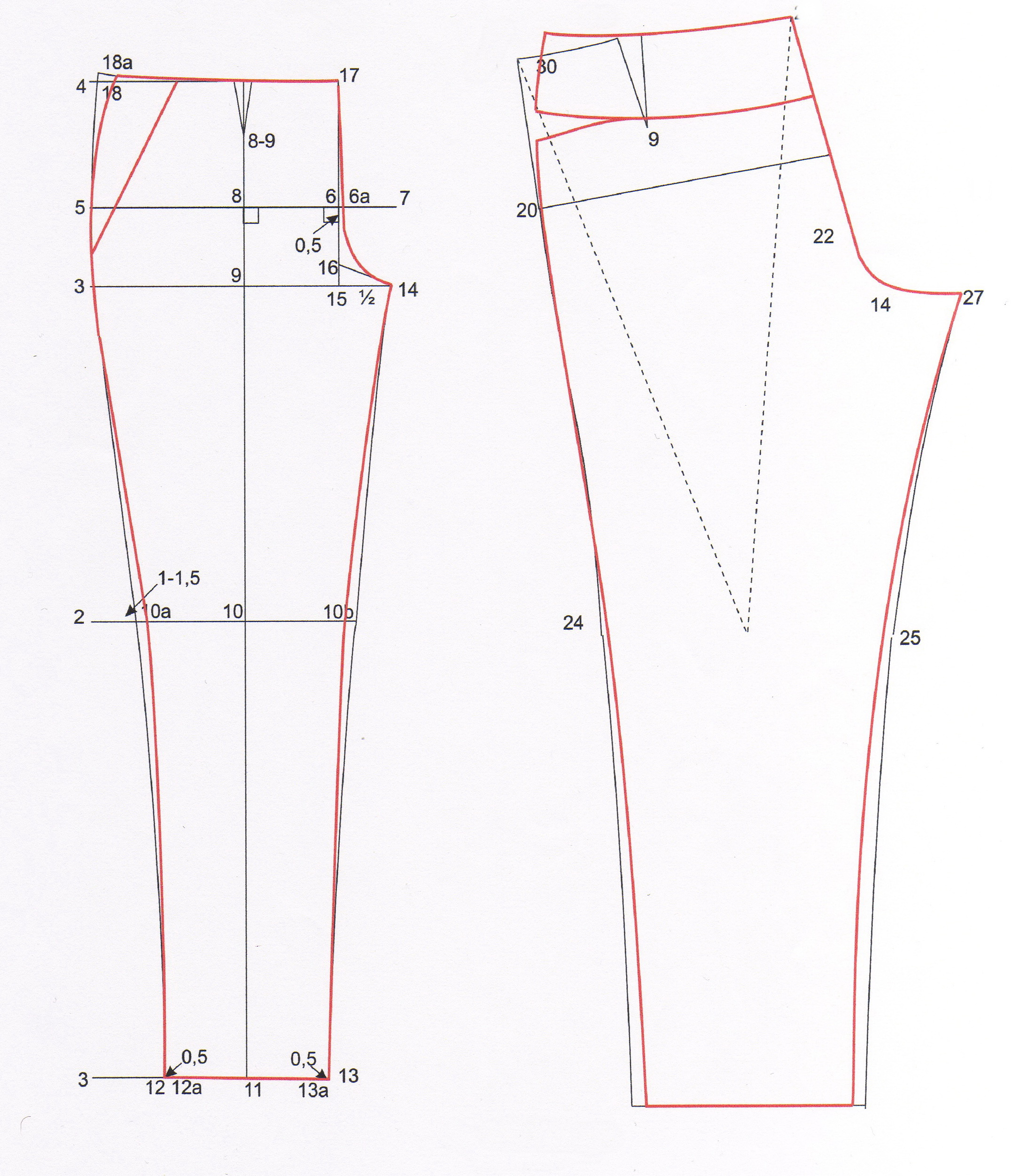

Рис. З.2 Техническое моделирование брюк

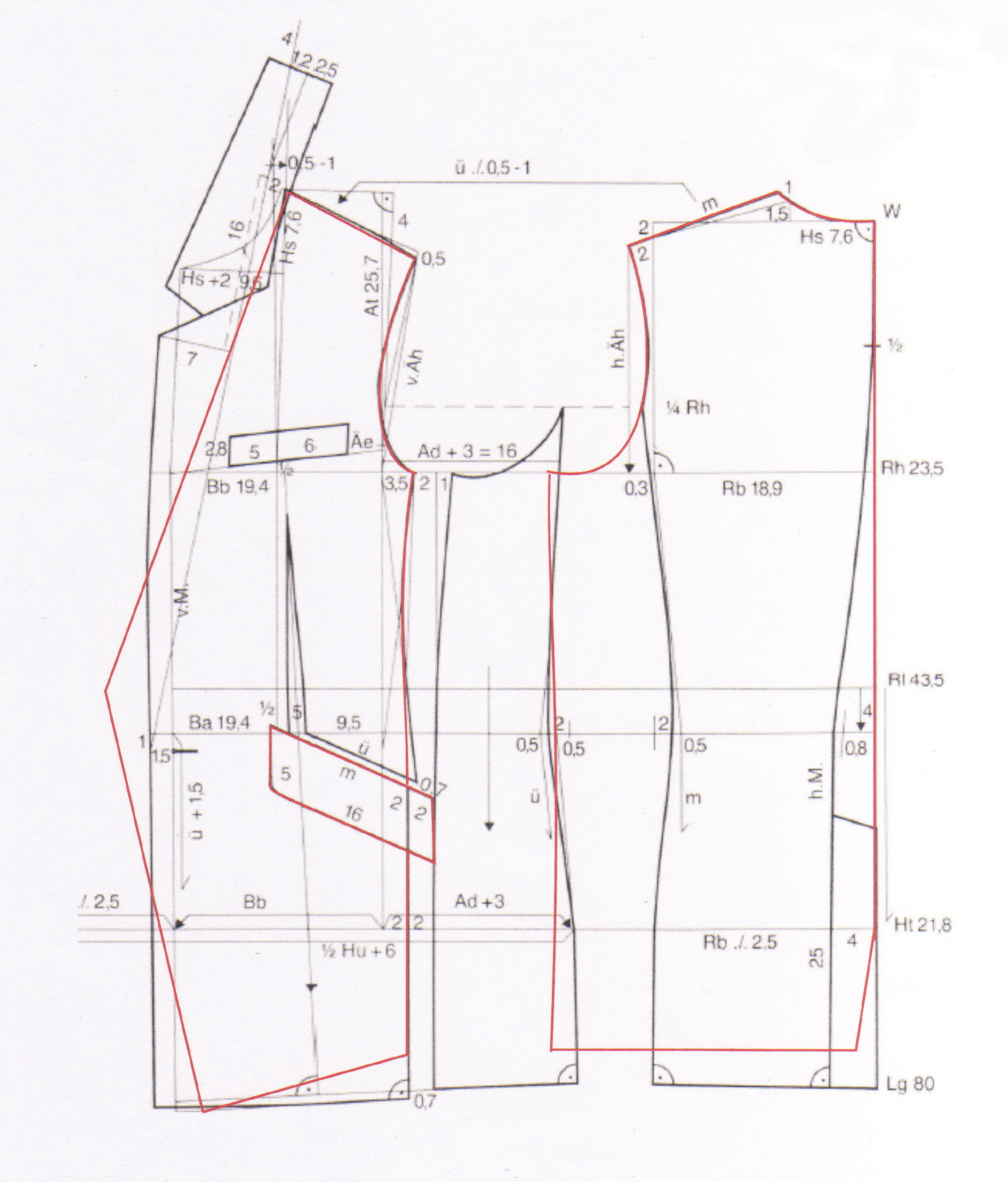

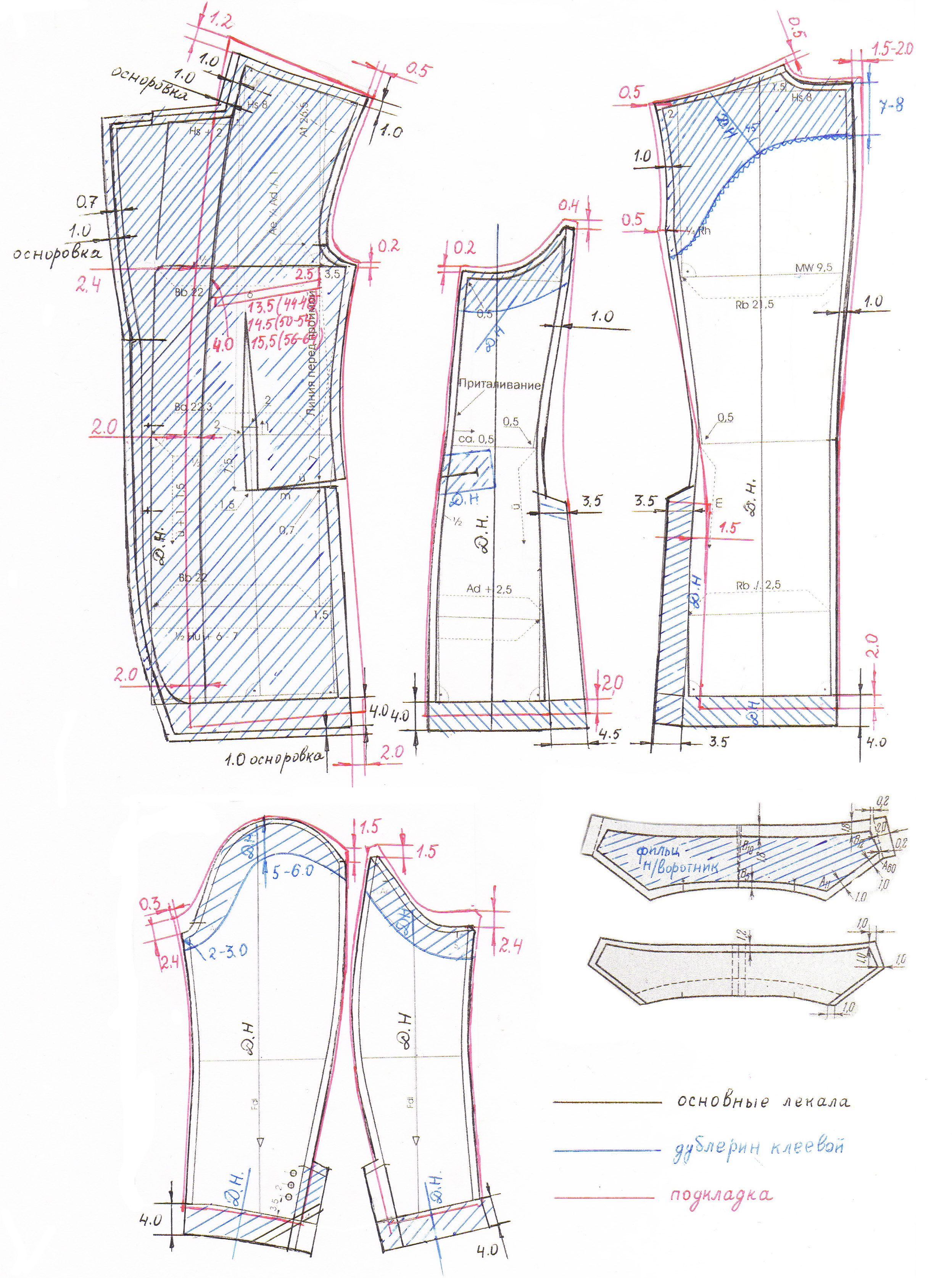

Рис.З.3 Построение основных и вспомогательных лекал пиджака
Припуски: плечевые, боковые, швы проймы, оката, швы рукавов – 1,0 см;
Швы обтачивания борта и воротника – 0,7 (1,0) см
Припуск на подгиб низа – 3,0 (4,0) см.
По краю борта и низу даётся дополнительный припуск 1,0 см на подрезку после дублирования. По боковым швам – припуски на переколку (1,0 см)

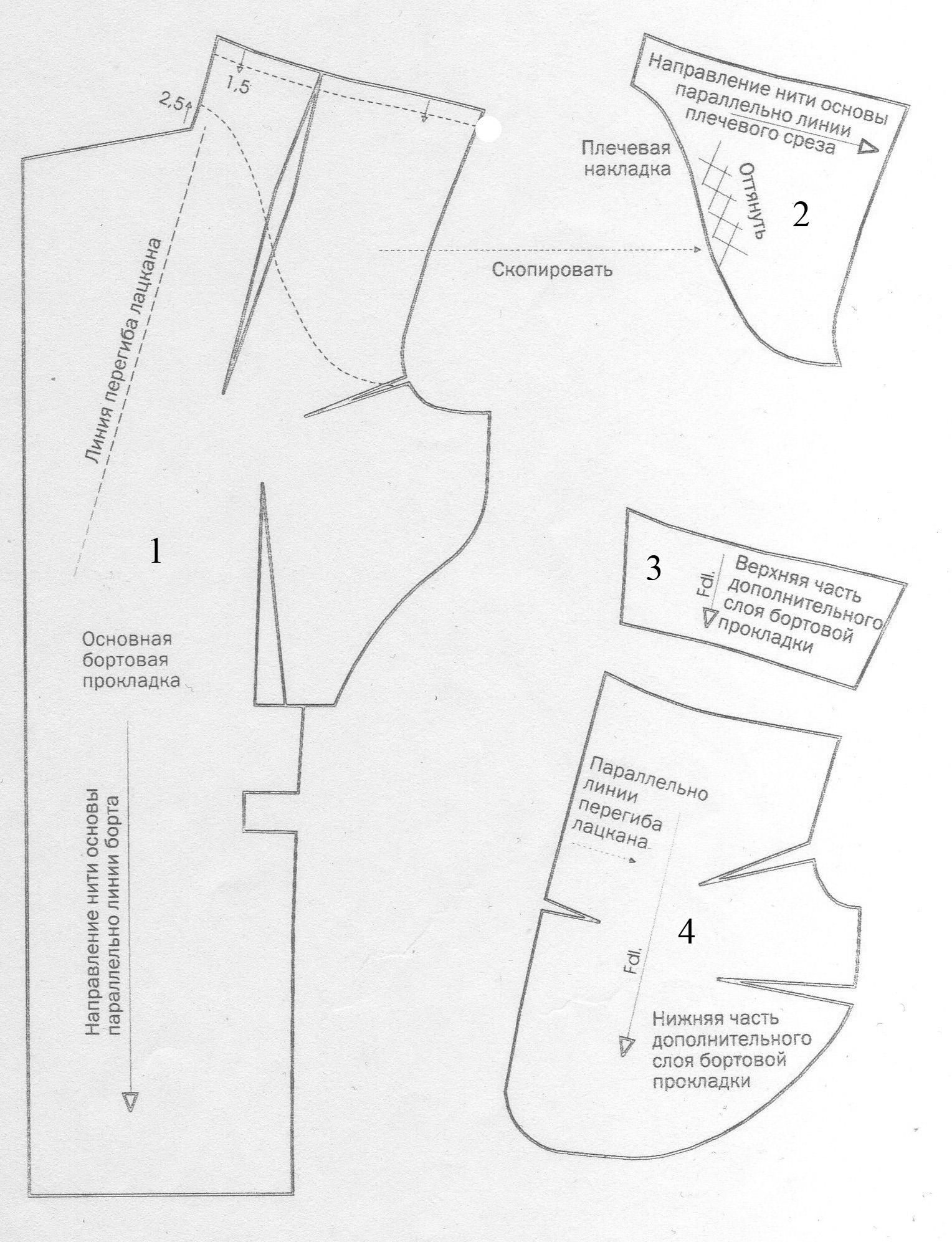

Рис.З.4 Построение деталей бортовой прокладки пиджака
Рис. З.5 Детали кроя бортовой прокладки из бортовки (1),
волосяного холста (2),клеевого дублерина (3)
и клеевого (иглопрошивного) ватина
Рис. З.6 Построение нижнего воротника пиджака

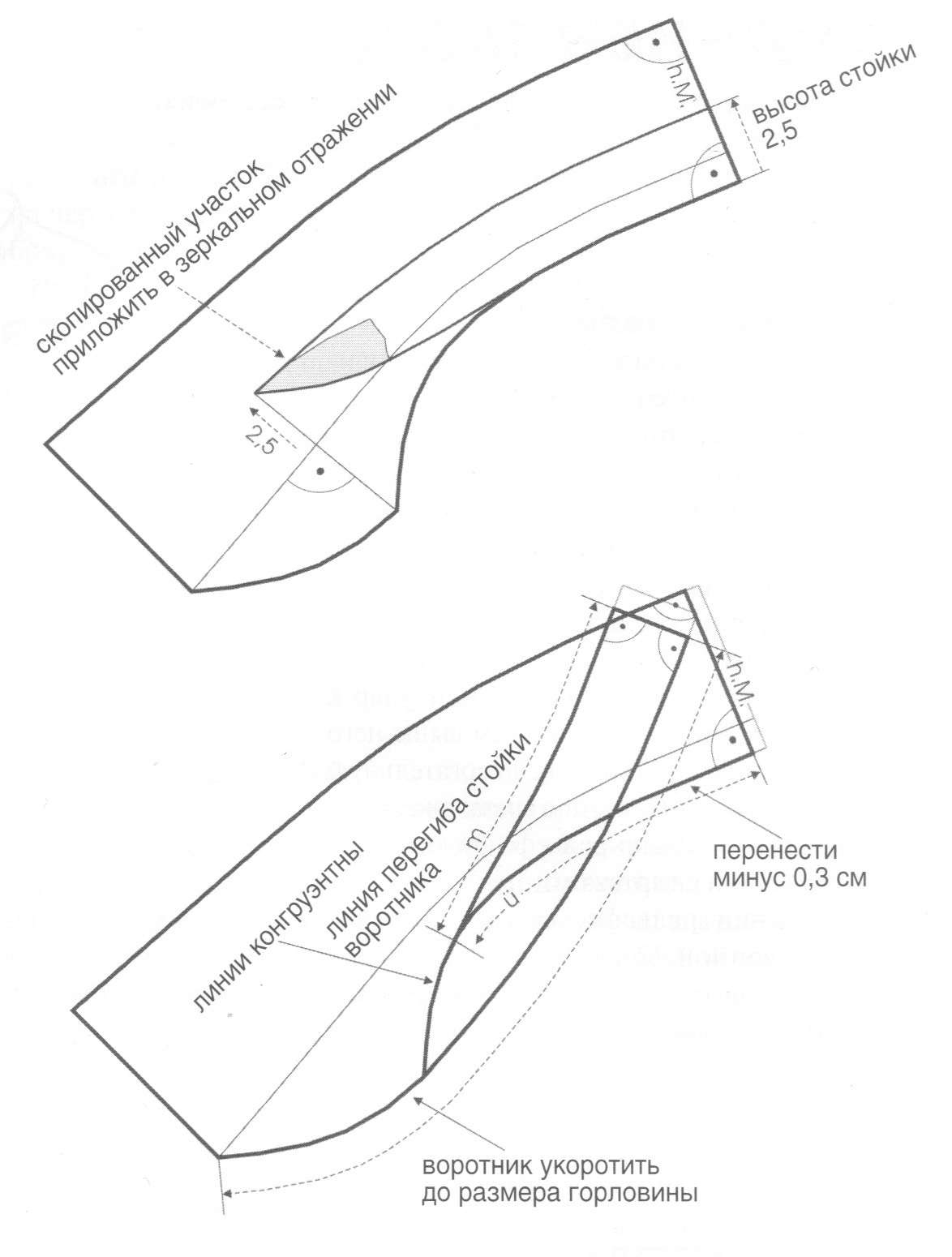

Рис. З.7 Построение отрезной стойки верхнего воротника

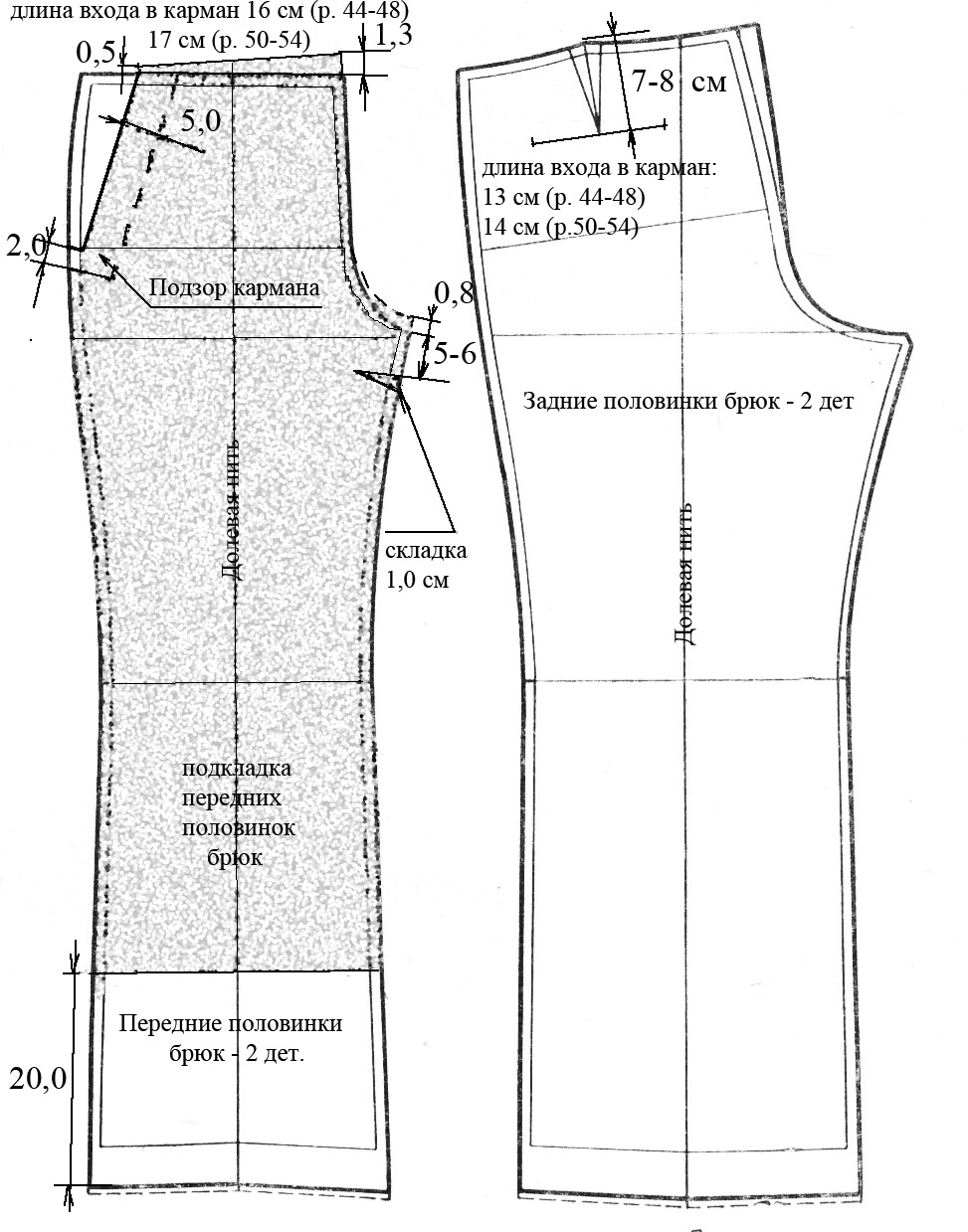

Рис. З.8 Построение основных лекал и деталей подкладки брюк
Рис. З.9 Построение вспомогательных лекал брюк
Рис. З.10 Проверка сопряжения деталей брюк
Рис. З.11 Построение частичной подкладки пиджака
