Задание 13

Верста- верхний ряд кладки с наружной или внутренней стороны.

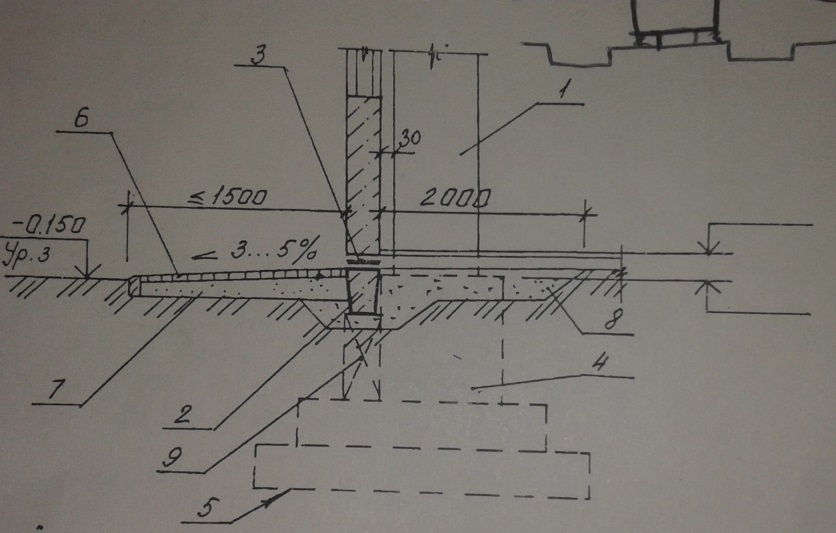

Кладка- конструкция, состоящая из камней, уложенных на строительном растворе в определённом порядке с перевязкой швов. 1.Устройство отмостки(По периметру здания ;ширина 0.5 м , бетонная 1м )

2.Окрасочная (битумные мастики 2-4 слоя; аутокрен)

3.Грунт должен быть мягким

4.Оклеечная (пороизол, бризол, биполикрин)

5.Грунт не содержит мусора- гидроизоляция не защищена.

6.Штукатурная 5-50 мм, используется от капиллярного поднятия волаги, от грунтовых вод.

7.Напыляемая ( используется в труднодоступных местах; мастику наносят распылителем и защищают геотекстильным материалом). Дорогая. Защищает от капиллярной влаги и грунтовых вод.

8.Проникающая ( при нарушении гидроизоляции) Цемент + активные добавки- ленитрон

Задание 14

1.Крупнопанельное здание.

1. Горизонтальный стык однослойных стен и панелей

1. Противодождевой барьер ( в форме зуба)

2. Наружная стеновая панель

3. Плита перекрытия

4.Утеплитель

5. Раствор (цемент)

6. Уплотнитель

7. Герметик

2. Стык внутренних стен

8. Внутренние стены

9. Анкер

10. Закладная деталь

Задание 15

Толщина кирпичных стен – 120 мм, 250 мм, 380 мм, 510 мм.

Перегородки – 65 мм, 120 мм.

Ширина простенков равна половинке или целому кирпичу:

А) сегментная стропильная ( скатная кровля)

Б) арочная безраспорная (скатная кровля)

В) стопильная с параллельными поясами ( плоская кровля)

Г) трапециидальная ( скатная кровля)

Д) подстропильная ферма (плоская кровля)

Вдоль пролёта монтируют – Д .

Перекрывают - А, Б, В, Г.

Задание 16,17

Парапет Ниша Полуколонна

Четверть

1.Цоколь

7,8. Карниз

14.Пилястра

5,6. Простенок

16. Обрез

15.Контрфорс

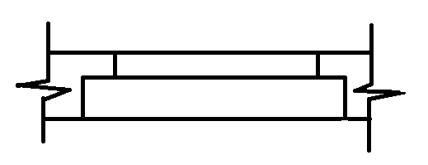

4. Перемычка

Задание 18

1. Скат

2.Фронтон

3. Слуховое окно

4. Конек

5. Шанец — выступ стены над поверхностью ската

6.Вальма

Задание 19

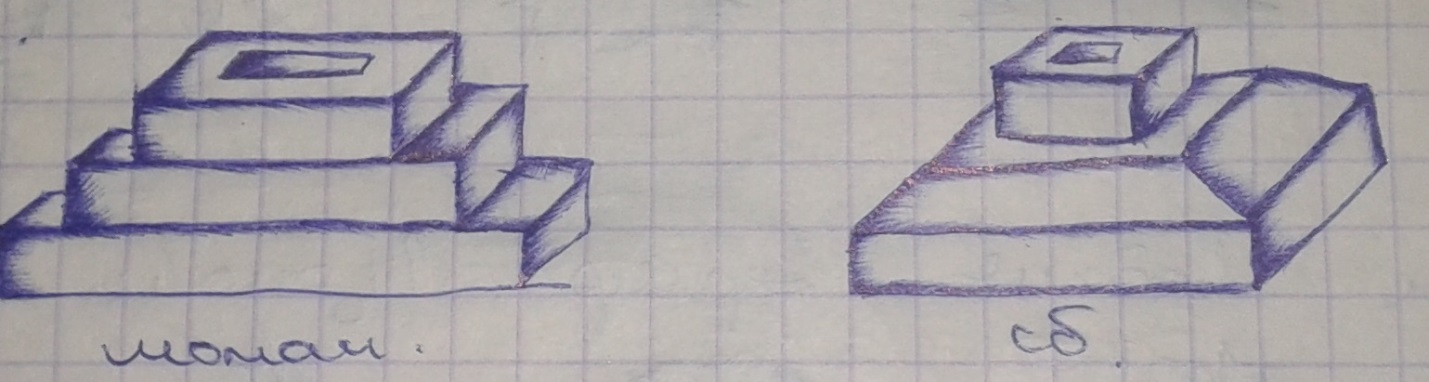

1. Колонна

2. Фундаментная балка

3. Гидроизоляция

4. Стакан

5. Подошва

6. Покрытие (плиточное)

7. Основание отмостки

8. Подсыпка (от промерзания)

9. Бетонные столбики

Задание 20,21

Задание 20

Заа

1

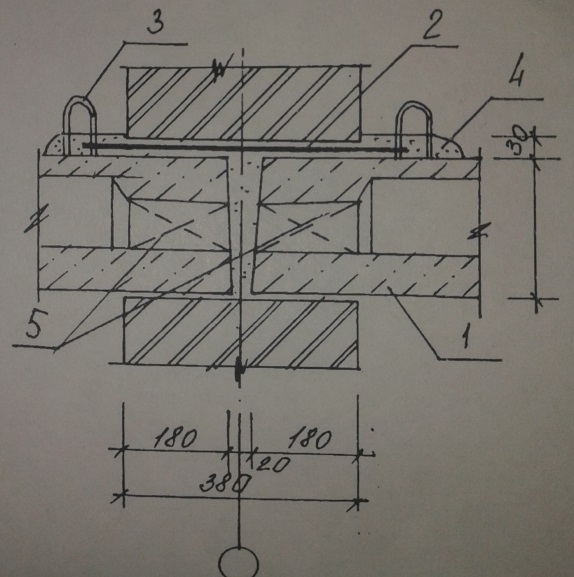

Задание 21.1

2. 1. Плита многопустотная

2. Анкерное соединение

3. Монтажная петля

4. Цементно-песчаный раствор

5. Бетонные вкладыши

Швы между плитами заделывают цементно-песчаным раствором.

Задание 22

Задание 23,24

1.Высота парапета должна быть не менее 0,6 м. Устраивают бетонный бортик под углом 90.

Рулонный ковёр заводят на стену.

2. Ширина газона минимум 1м, озеленение 30 -40 %, ширина проезжей части – 6-8 м (двухстор.) и 3,5 м (одностор.), минимальный радиус закругления дорог 12м.

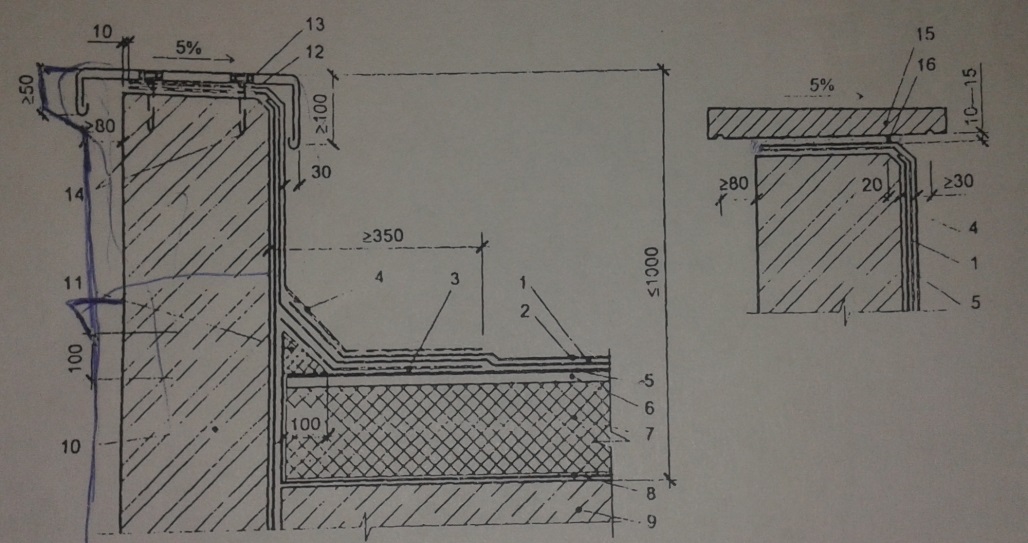

1.Примыкание рулонного ковра к парапету:

1. Нижний основной слой рулонного ковра

2. Верхний основной слой рулонного ковра

3. Нижний дополнительный слой рулонного ковра

4. Верхний дополнительный слой рулонного ковра

5. Гидроизоляционный слой

6. Стяжка

7. Утеплитель

8. Пароизоляция

9. Плита покрытия

10. Стена (ограждающая конструкция)

11. Бетонный бортик

12. Оцинков. Лист

13. Верхний оцинк. Лист

14. Дюбель

15. Бортовой бетонный камень

16. Цементно-песчаная стяжка

Внутренний организованный водоотвод

3. Min S комнаты на одного человека 12- 15 м²

Min S кухни 8- 10 м²

Лестничная площадка с лифтом 1600 мм, Без лифта 1200 мм.

Min «в свету» - 2,5 м
