Задание 1
1.1
1.По назначению здания бывают:
-гражданские(жилые,общественные)
-промышленные
-с/х
2. По этажности:
- малоэтажные 1-2
- многоэтажные 3-9
- повышенной этажности 9-20
- высотные более 20
3. По долговнчности:
I-свыше 100 лет
II-50-100 лет
III-20-50 лет
IV-5-20 лет
4.По огнестойкости:
I-IV-Каменные здания (бет. и ж/б)
V-VI-Тоже, но с дер. покрытиями и перекрытиями
VII-VIII-Деревыянные, каркасные здания
5. По материалу стен:
-каменные
-деревянные
1.2

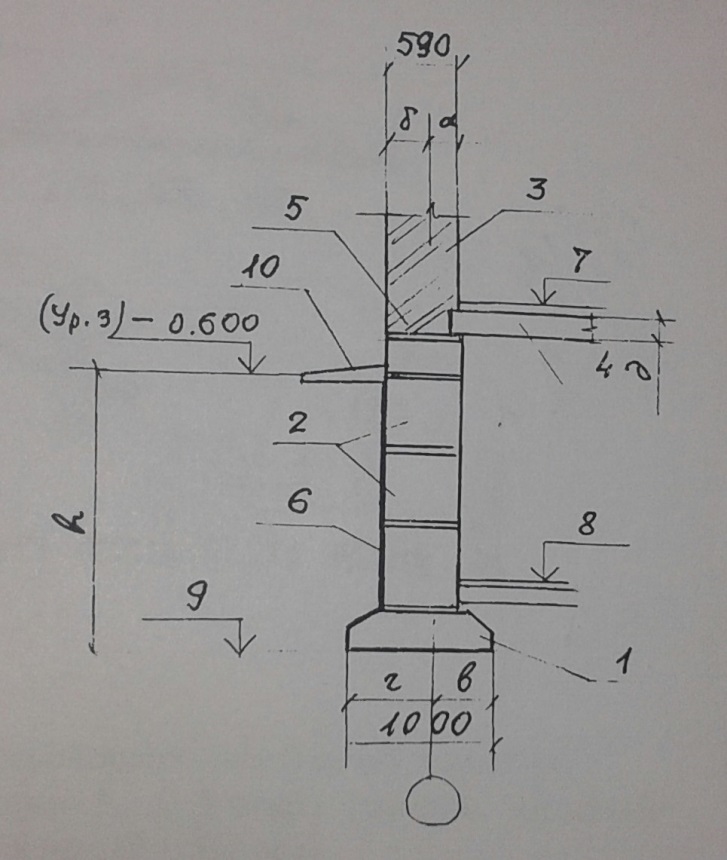

1) 1-опорная плита,фундаментная подушка
2-стеновой фундаментный блок
3-несущая стена
4-перекрытие 1-го этажа
5-гидроизоляция горизонтальная
6-гидроизаляция вертикальная
2) h – глубина заложения фундамента
3) а-150 мм
б-440 мм
в-350 мм
г-650 мм
д-220 мм
4) 7-чистый пол (уровень пола 1-го этажа)
8-отметка пола подвала
9-отметка подошвы фундамента
10-отмостка(отвод от здания поверхностных вод)
Задание 2

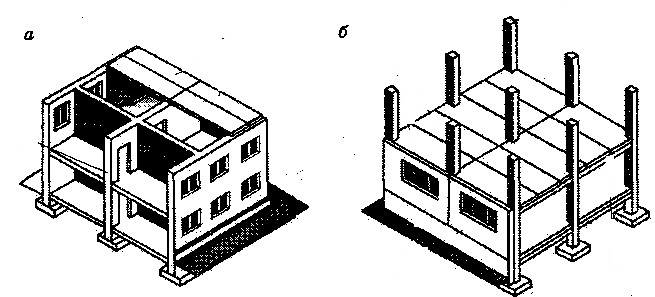

Схемы гражданских зданий для бескаркасных (А) и каркасных зданий (Б)
1. С несущими продольными 1. С продольным расположением ригелей
стенами 2. С поперечным расположением ригелей
2. С несущими поперечными 3. Перекрестная (смешанная)
стенами
3. Перекрестная (смешанная)
Задание 3
Естественные основания – грунт, который способен в природном состоянии выдерживать нагрузки от здания.
Искусственные основания - грунт, который не способен в природном состоянии выдерживать нагрузки от здания.
Виды естественных оснований :
- скальные (залегают в виде сплошного массива или трещеноватого слоя, не имеет жёстких связей между зернами; например – гранит, кварцит)
- нескальные
А) крупноблочные (несвязные обломки скальных пород более 2-х мм, прочное основание если под ним находится плотный слой, например – гравий, щебень)
Б) песчаные (от 0.1 до 2 мм)
В) пески (пылеватые, мелкозернистые, среднезернистые, крупнозернистые, гравелистые)
Г) глинястые (связные грунты, частицы крупностью менее 0.005 мм) :
- глина (глинястых частиц более 30%)
- суглинки (10-30%)
- супеси (3-10%)
- менее 3% глинястые грунты + пылеватые частицы + крупные поры (торф)
- насыпные – в результате засыпке оврагов, прудов (неравномерно сжимаемые)
- намывные – при очистке рек и озер
- плывуны – пески мелкие + илистые глинястые примеси
Способы укрепления грунтов
А) уплотнение пневматическими трамбовками (трамбование виброплитами, плитами, катками)
Б) силикатизация (нагнетание р-ра жидкого стекла и пористого кальция, фосфорной кислоты)
В) цементация (нагнетание по трубам жидкого цемента р-ра (цем. молока) – затвердевает в порах грунта)
Г) обжиг ( сжигание горючих продуктов, подаваемые в спец. скважины под давлением)
Выбор укрепления зависит от типа грунта.
Задание 4
Классификация зданий по конструктивным схемам:
- ленточные (монолитные, сборные)
- столбчатые
- сплошные (массивные)
- свайные
По материалу:
-бетонные, ж/б
- металлические
- деревянные
- каменные
По способу устройства:
- сборные
- монолитные
Глубина заложения фундамента – расстояние от спланированной поверхности грунта до уровня подошвы фундамента.
