Практична робота № 3

Тема: Схеми керування двигунами постійного та змінного струму з магнітними командоконтролерами

Мета: Придбання навичок у читанні схем керування двигунами з релейно-контакторною системою керування в різних режимах роботи з магнітними командоконтролерами.

Хід роботи

  1. Розглянути і вивчити роботу релейно-контакторної панелі керування з магнітним контролером.

  2. У звіті намалюйте схему згідно ДЕСТів.

  3. Дайте повний опис роботи схеми в режимі згідно завдання (таблиця 3).

  4. Зробіть висновок за роботою.

Контрольні питання

  1. Назвіть види командоконтролерів.

  2. Чим відрізняються магнітні контролери від кулачкових?

  3. Як здійснити реверс?

  4. Як працює реле максимального струму?

  5. Як здійснюється нульовий захист?

  6. Засоби регулювання швидкості двигунів.

Таблиця 3 – Завдання до практичної роботи 3

Варіант

панелі

Режим, який необхідно описати

1

1

Переводимо рукоятку командоконтролера по положенням „Вперед”, а потім у нульове положення.

2

2

Переводимо рукоятку командоконтролера по положенням „Вперед”, а потім у нульове положення.

3

3

Переводимо рукоятку командоконтролера по положенням „Вперед”, а потім у нульове положення.

4

4

Переводимо рукоятку командоконтролера по положенням „Вперед”, а потім у нульове положення.

5

5

Переводимо рукоятку командоконтролера по положенням „Вперед”, а потім у нульове положення.

6

1

Переводимо рукоятку командоконтролера у крайнє положенням „Вперед”, а потім у нульове положення.

7

2

Переводимо рукоятку командоконтролера у крайнє положенням „Вперед”, а потім у нульове положення.

8

3

Переводимо рукоятку командоконтролера у крайнє положенням „Вперед”, а потім у нульове положення.

9

4

Переводимо рукоятку командоконтролера у крайнє положенням „Вперед”, а потім у нульове положення.

10

5

Переводимо рукоятку командоконтролера у крайнє положенням „Вперед”, а потім у нульове положення.

11

1

Переводимо рукоятку командоконтролера у крайнє положенням „Назад”, а потім у нульове положення.

12

2

Переводимо рукоятку командоконтролера у крайнє положенням „Назад”, а потім у нульове положення

13

3

Переводимо рукоятку командоконтролера у крайнє положенням „Назад”, а потім у нульове положення

14

4

Переводимо рукоятку командоконтролера у крайнє положенням „Назад”, а потім у нульове положення

15

5

Переводимо рукоятку командоконтролера у крайнє положенням „Назад”, а потім у нульове положення

16

1

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

17

2

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

18

3

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

19

4

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

20

5

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

21

1

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

22

2

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

23

3

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

24

4

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

25

5

Переводимо рукоятку командоконтролера по положенням „Назад”, а потім у нульове положення

26

1

Описати усі види захисту та блокировок, які використовуються у схемі, їх призначення та роботу.

27

2

Описати усі види захисту та блокировок, які використовуються у схемі, їх призначення та роботу.

28

3

Описати усі види захисту та блокировок, які використовуються у схемі, їх призначення та роботу.

29

4

Описати усі види захисту та блокировок, які використовуються у схемі, їх призначення та роботу.

30

5

Описати усі види захисту та блокировок, які використовуються у схемі, їх призначення та роботу.

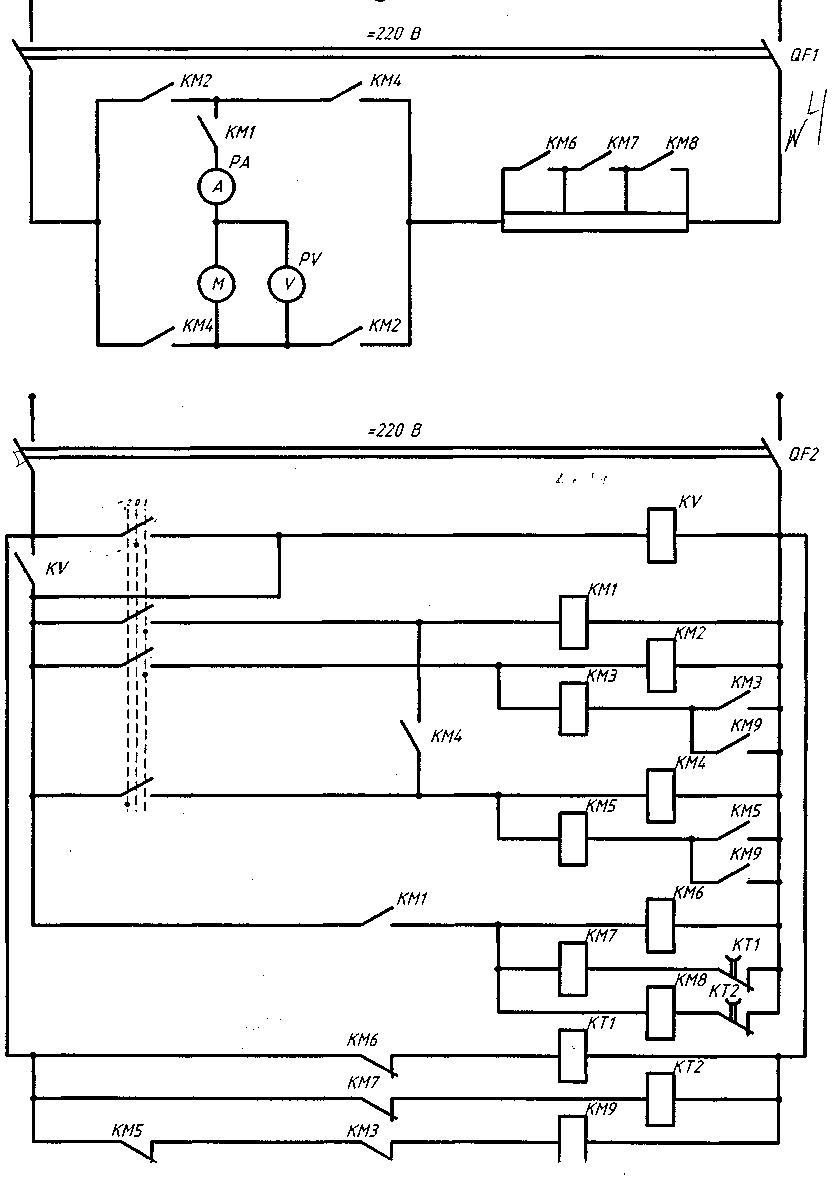

Р исунок 1 - Схема панелі №1

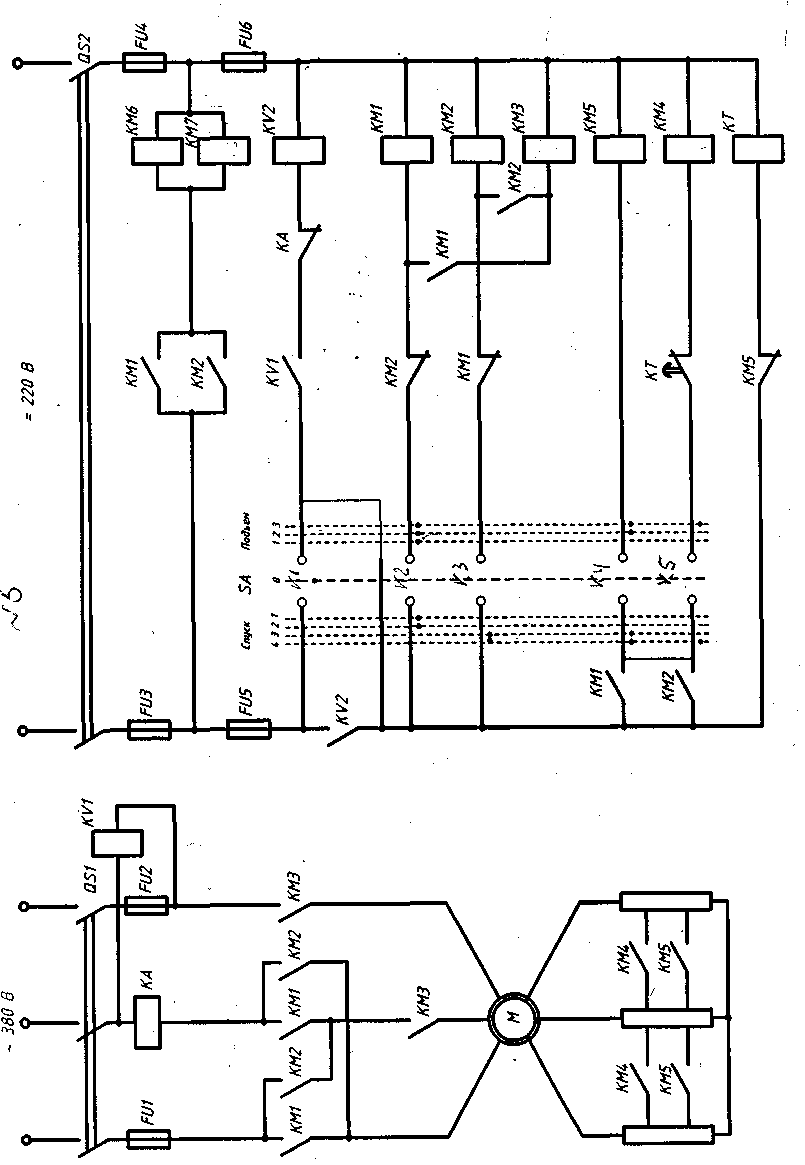

Рисунок 2 – Схема панелі №2

Рисунок 3 – Схема панелі № 3

Рисунок 4 – Схема панелі № 4

Рисунок 5 – Схема панелі №5
