1.1.4 Теплотехнические характеристики светопрозрачных конструкций и наружных дверей

1. Расчетное сопротивление теплопередаче окон и наружных дверей принимается в зависимости от вида заполнения оконного проема по приложению 8 .Для окон с двойным остеклением в ПВХ раздельных переплетах:

.

2. Для входных дверей:

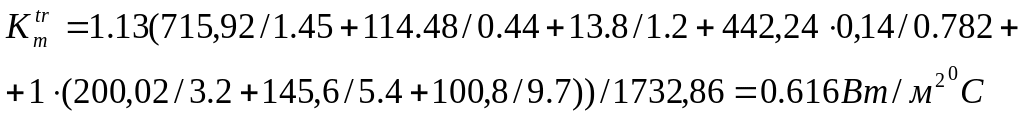

3. Определяем приведенный трансмиссионный коэффициент теплопередачи здания

, где

– коэффициент, учитывающий дополнительные теплопотери, связанные с ориентацией ограждений по сторонам горизонта, с ограждениями угловых помещений, с поступлением холодного воздуха через входы в здание, 3;

– площадь соответственно стен, окон, наружных дверей, чердачного перекрытия, перекрытия над подвалом;

– приведенное сопротивление теплопередаче соответственно этих же ограждающих конструкций;

n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху по таблице 8.

.

4. Определяем кратность воздухообмена.

Кратность воздухообмена (ч ^-1) принимается по нормам проектирования соответствующих зданий. Для жилых зданий:

Для 1-го этажа

для офисов и объектов сервисного обслуживания

или принимаем

где А _i – площадь жилых помещений и кухонь или полезная площадь общественных зданий (кроме коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт).

Для 2-го этажа

для спортивных и зрелищных учреждений

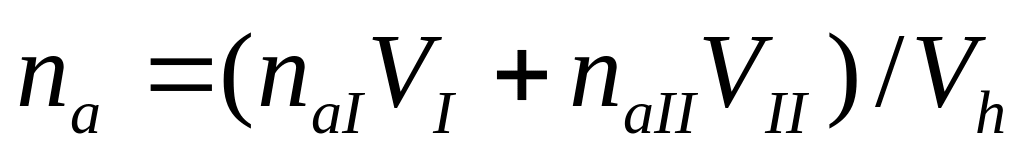

Вычисляем среднее значение кратности воздухообмена (ч ^-1)

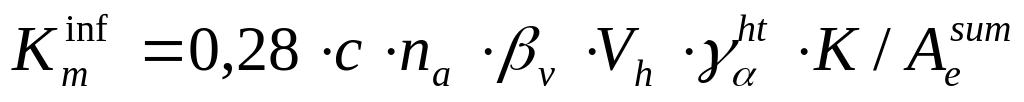

5. Рассчитываем условный инфильтрационный коэффициент теплопередачи здания

, где

– удельная теплоемкость воздуха, равная 1кДж/кг˚С;

– средняя кратность воздухообмена здания за отопительный период, ч^-1;

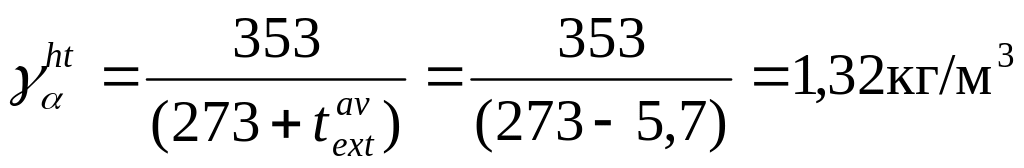

– средняя плотность приточного (наружного) воздуха за отопительный период, ;

– коэффициент учета влияния встречного теплового потока в конструкциях, равный 0,8.

– общая площадь внутренних поверхностей наружных ограждающих конструкций, включая покрытие верхнего этажа и перекрытия пола нижнего отапливаемого помещения, м².

6. Рассчитываем общий коэффициент теплопередачи здания:

2. Определение энергетических показателей

1 Общие теплопотери через ограждающую оболочку здания за отопительный период определяются по формуле:

, где

– общий коэффициент теплопередачи здания,

– количество градусо – суток отопительного периода.

2. Удельные бытовые тепловыделения на 1 м² площади для общественных и административных зданий бытовые тепловыделения учитываются по расчетному числу людей 90 Вт/чел:

.

3. Рассчитываем бытовые теплопоступления в здание за отопительный период:

, где

– продолжительность отопительного периода, сут.

.

4. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода , МДж, для четырех фасадов зданий, ориентированных по четырем направлениям, следует определять по формуле:

, где

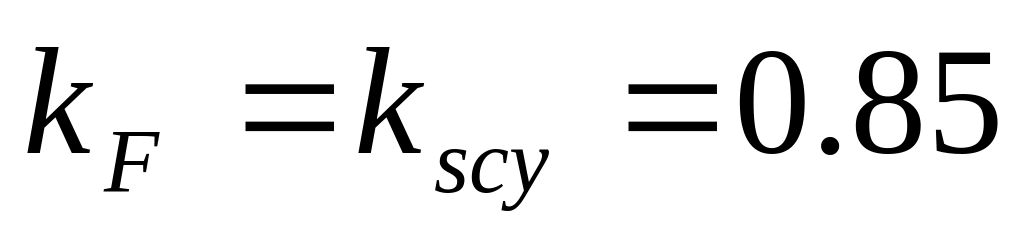

- коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным. При отсутствии данных следует принимать по [2]. Для двойного стеклопакета .

– коэффициенты относительного проникания солнечной радиации соответственно для светопропускающих заполнений окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий. При отсутствии данных следует принимать по [3]. Для двойного стеклопакета .

– площадь светопроемов фасадов здания, соответственно ориентированных по четырем направлениям, м².

;

;

;

.

– площадь светопроемов зенитных фонарей здания, м²;

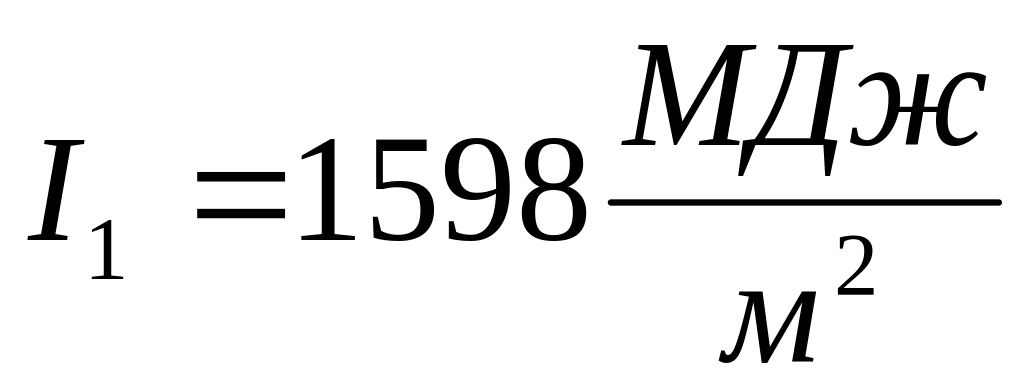

– средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированные по четырем фасадам здания, [2].

(с ориентацией фасада на Север);

(с ориентацией фасада на Юг);

(с ориентацией фасада на Запад);

(с ориентацией фасада на Восток).

– средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м² [2].

.

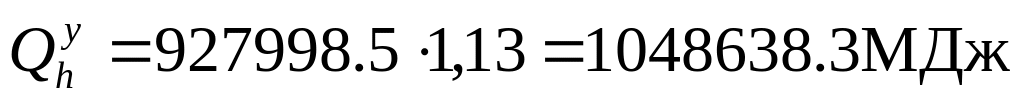

5. Рассчитываем расход тепловой энергии на отопление здания в течение отопительного периода: без автоматического регулирования теплоотдачи нагревательных приборов , где

– коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов и дополнительными теплопотерями через зарадиоторные участки ограждений, теплопотерями трубопроводов, походящих через неотапливаемые помещения ;

6. Определяем расчетный удельный расход тепловой энергии на отопление зданий за отопительный период

или

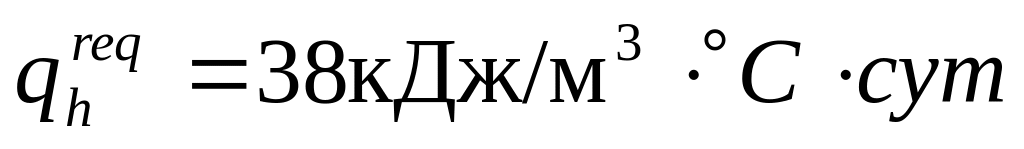

7. Требуемый (нормативный) удельный расход тепловой энергии системой теплоснабжения на отопление здания , (кДж/м³˚С∙сут, кДж/м²˚С∙сут) определяется для общественного здания:

.

Сопоставим значения расчетного и нормативного удельных расходов тепловой энергии на отопление и вентиляцию здания за отопительный период. Подсчитываем отклонение от нормативного удельного расхода тепловой энергии:

Вывод: класс энергоэффективности здания «Пониженный»-D
