1. Точечный метод расчета для круглосимметричных источников света

Порядок расчета:

1. Предварительно размещаются источники света в освещаемом помещении. Наиболее часто встречается способ размещения источников света рядами. Светильники нумеруют.

2. Выбираются минимум две точки расчета, обычно между рядами (рис.2.2а).

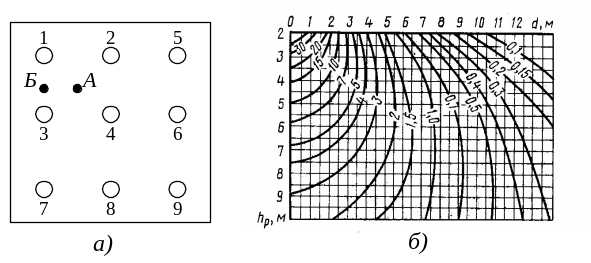

Рис.2.2

3. В расчетных точках определяется условная освещенность е, создаваемая ближайшими источниками света (е1, е2, е3, е4, е5, е6, е7, е8). Часто возникают затруднения в определении числа ближайших светильников, которые необходимо учитывать при расчетах. Обычно принимаются светильники с трех наименьших расстояний d.

   • Для определения е используются пространственные изолюксы условной горизонтальной освещенности, которые строятся для каждого типа светильника [1]. Например, на рис.2.2б изображены изолюксы для светильника УПМ-15.

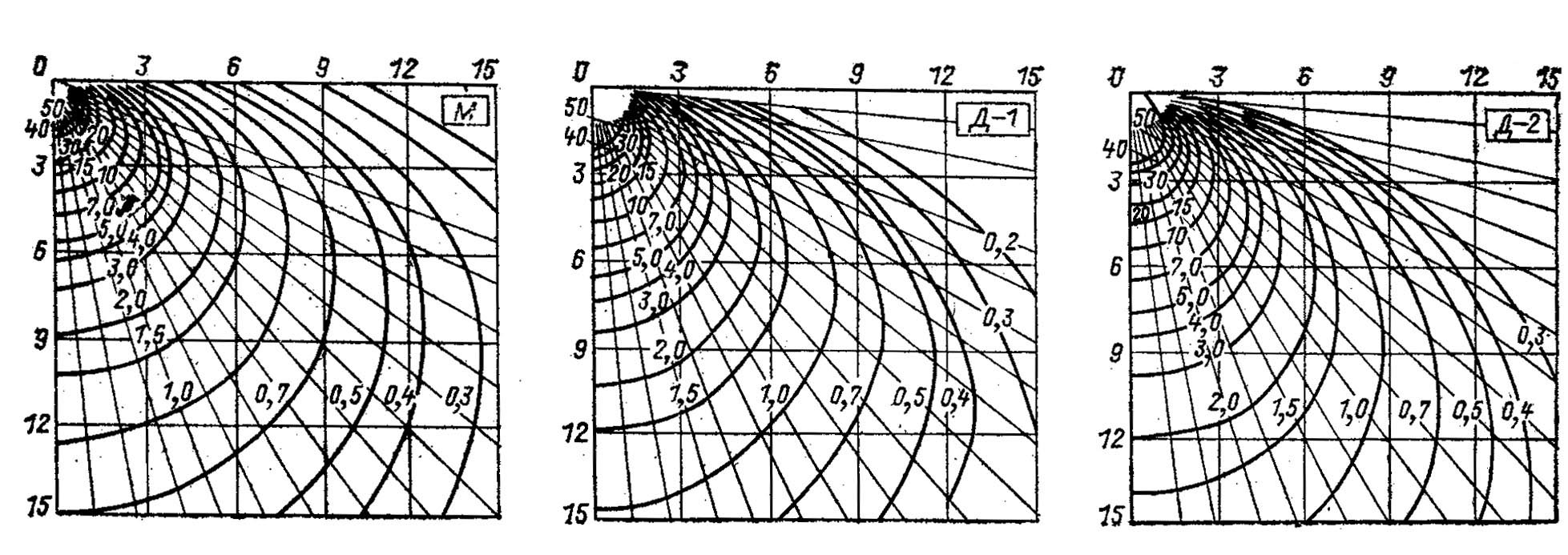

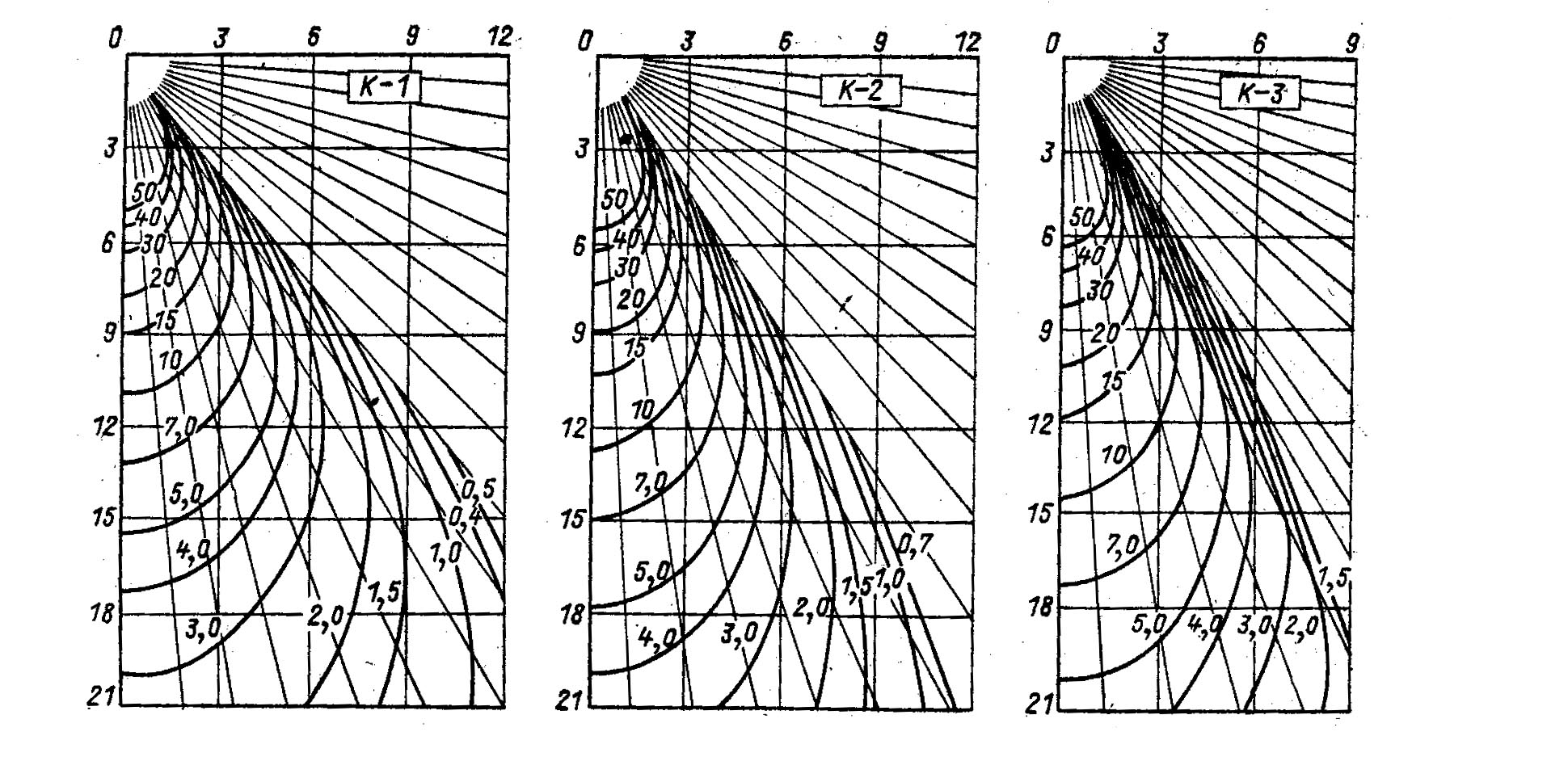

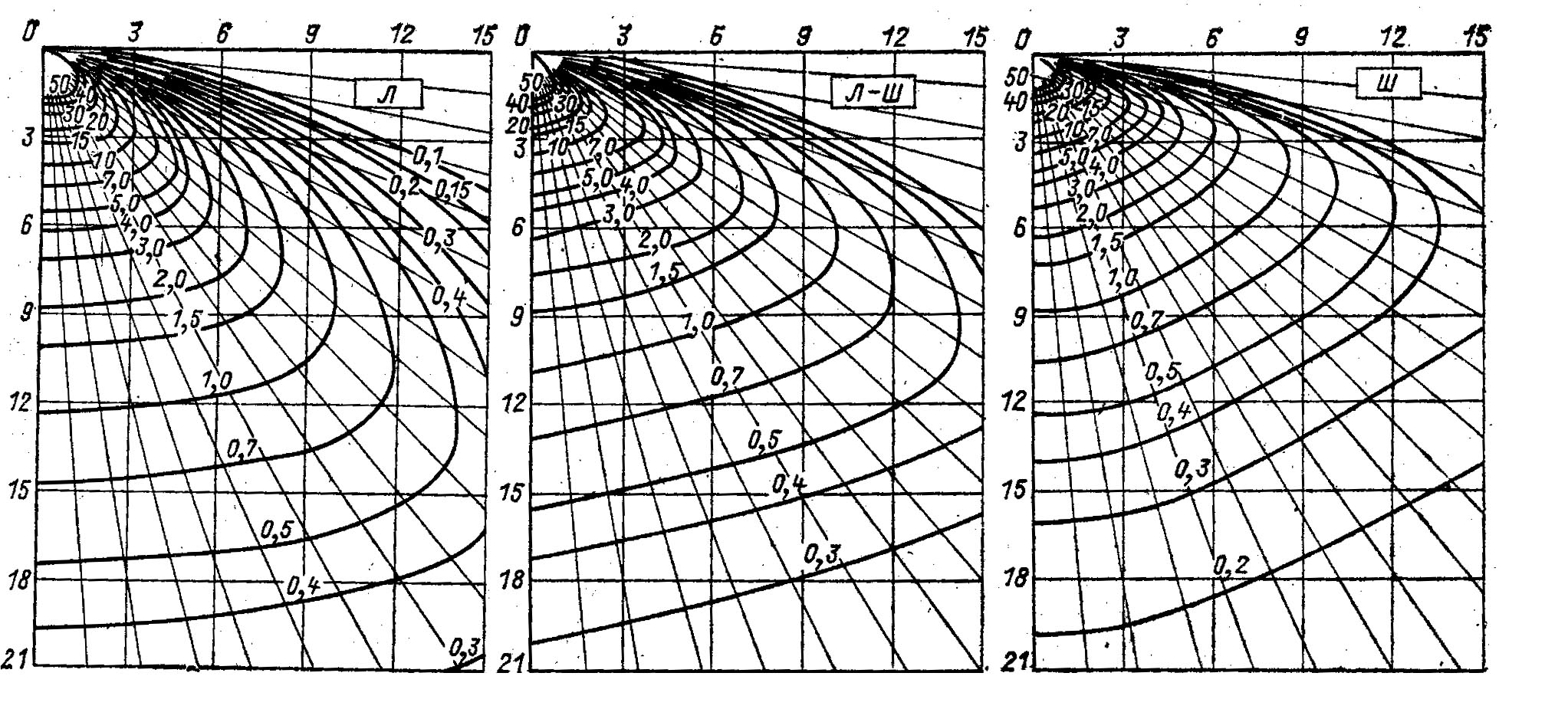

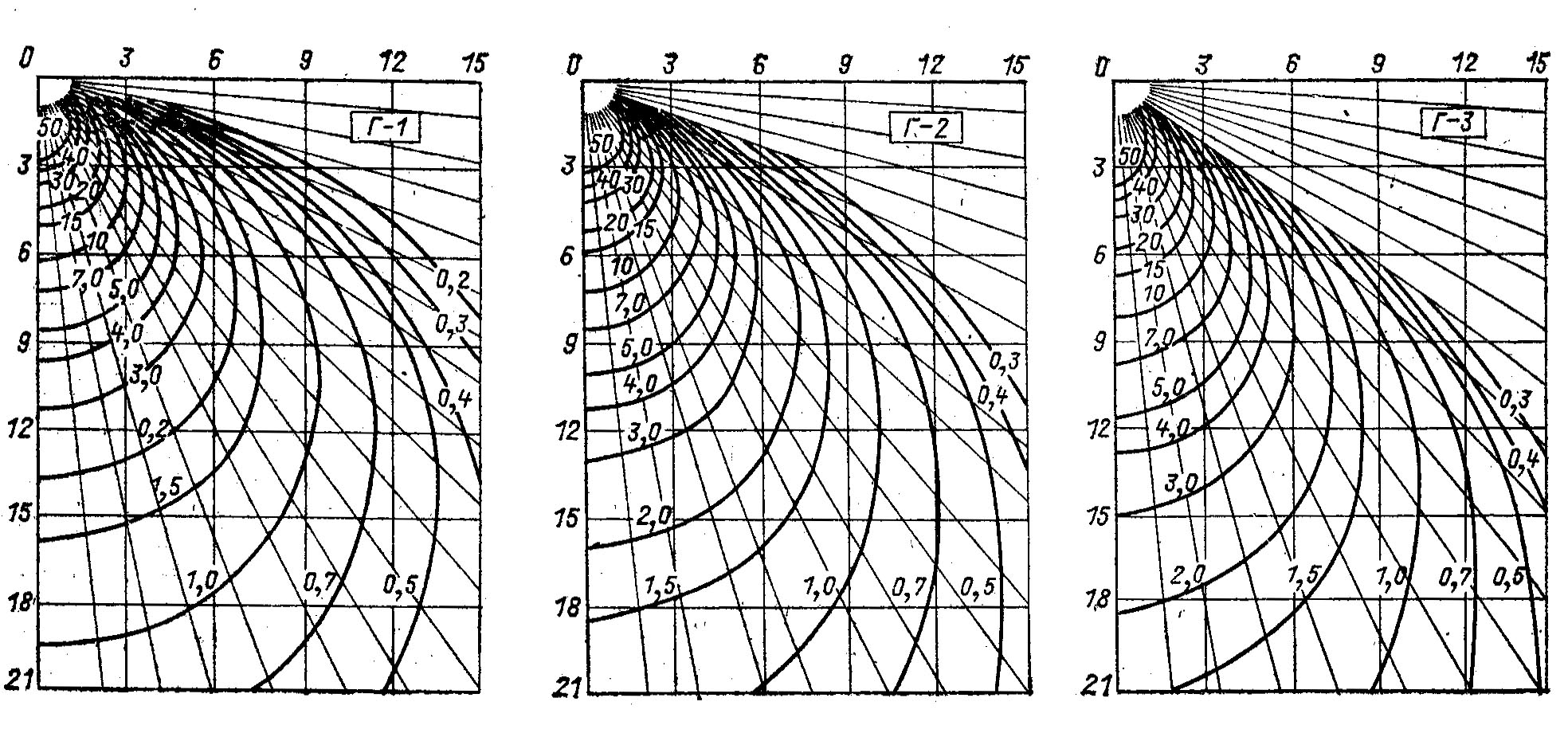

При отсутствии изолюкс для данного светильника используются пространственные кривые горизонтальной освещенности для различных типов кривых силы света (рис.2.3-2.4).

В обоих случаях световой поток лампы принимается равным 1000 лм. Значения е зависят от светораспределения светильника, d, h_p. Величина d определяется, как правило, исходя из законов геометрии или обмером по масштабному плану.

- Для определения е на графиках находится точка с координатами (d; h_p). Ось d соответствует оси абсцисс, а ось h_p – оси ординат.

• Освещенность е будет равна значению, указанному на ближайшей к точке кривой.

Рис.2.3

Рис.2.4

4. Для каждой расчетной точки определяется суммарная условная освещенность: е_А и е_Б

5. Выбирается расчетная точка с меньшей освещенностью.

6. Для выбранной точки определяется световой поток:

,

где К_з – коэффициент запаса лампы; =1.1-1.2 – коэффициент, учитывающий действие удаленных светильников и отраженную составляющую.

7. По найденному световому потоку выбирается стандартная лампа [табл.12-17 приложения], при этом ее поток Ф_л должен находиться от расчетного Ф в следующих пределах: .

2. Точечный метод расчета для светящих линий

Порядок расчета:

1. Предварительно размещаются источники света в освещаемом помещении. Наиболее часто в практике встречаются случаи, когда светящая линия параллельна освещаемой поверхности.

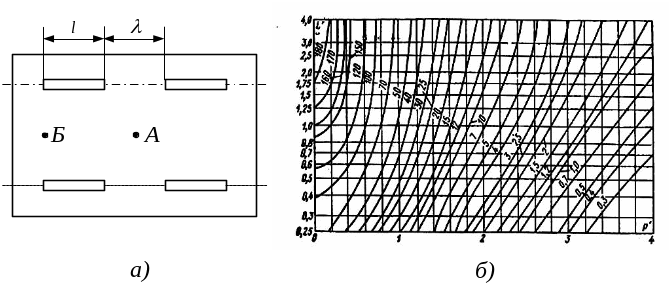

Рис. 2.5

2. Для простоты расчета положение расчетной точки выбирается так, чтобы ее проекция на плоскость расположения светящей линии совпадала с проекцией конца светящей линии на расчетную плоскость (точка Б рис.2.5 а) или посередине между рядами (точка А рис.2.5 а).

3. В расчетной точке определяется условная освещенность е.

Для ее определения используют линейные изолюксы, которые строятся для каждого типа светильника. Пример линейных изолюкс для светильника ЛДР приведен на рис.2.5б [2,3].

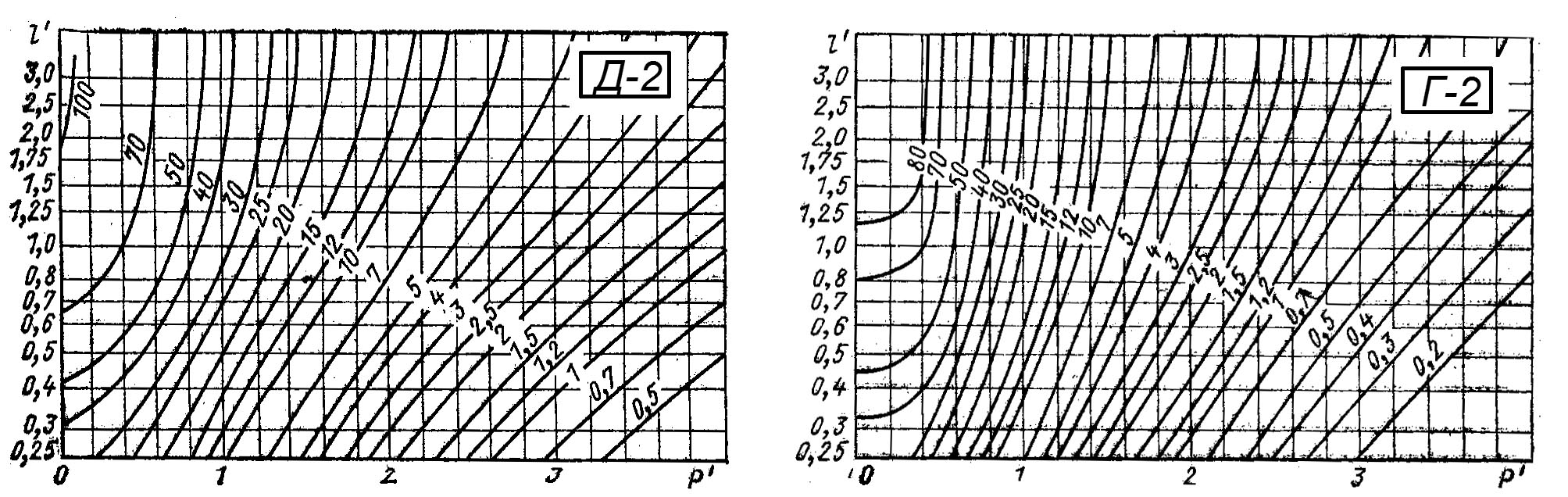

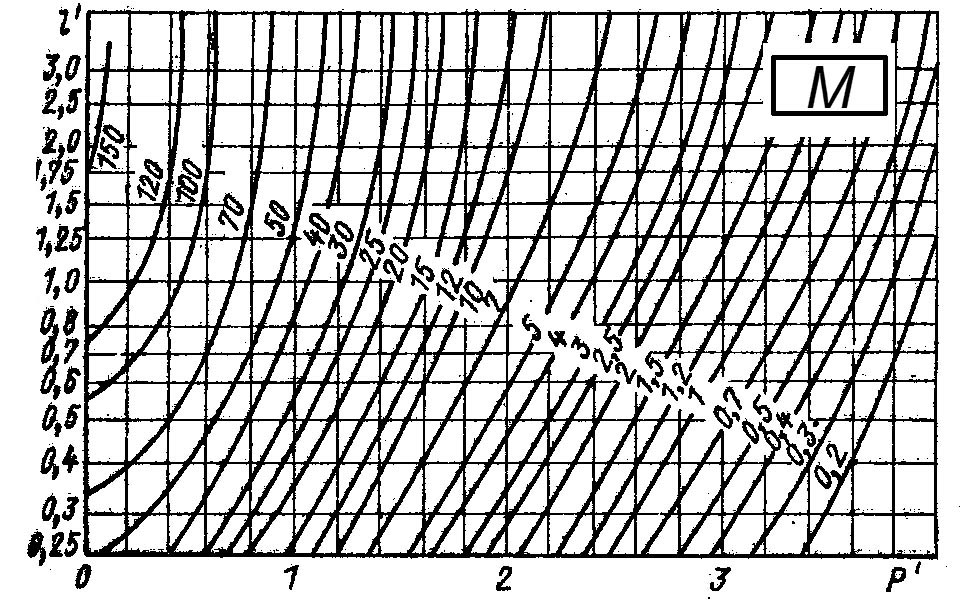

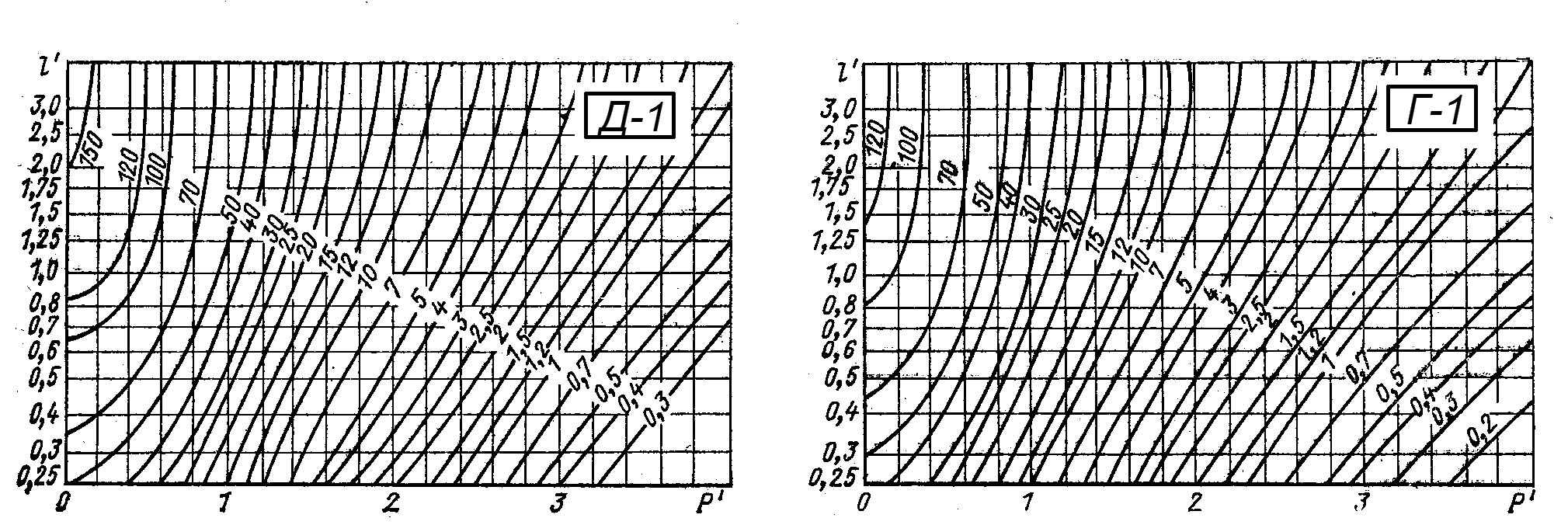

При отсутствии изолюкс для данного светильника используются кривые равной освещенности для различных типов кривых силы света (рис.2.6) [1].

Рис. 2.6

В обоих случаях кривые построены для плотности светового потока Ф^’=1000 лм/м. Значения е зависят от светораспределения светильника, p, h_p.

При этом плотность светового потока для непрерывных светящих линий определяется из выражения:

,

а для светящих линий с разрывами – из выражения

,

где Ф - световой поток; L – длина линии; l – длина отдельного сплошного элемента линии;  - длина разрыва.

Линия может считаться непрерывной, если имеет равномерно распределенные разрывы длиной . При рекомендуется вести расчеты отдельно для каждого сплошного участка.

Для определения условной освещенности на изолюксе находится точка с координатами (р^’; l^’), где р^’=р/h_p, l^’=l/h_p.

Условная освещенность будет равна значению, указанному на ближайшей изолюксе.

4. Для каждой расчетной точки определяют суммарную условную освещенность е.

5. Выбирают точку с меньшей освещенностью.

6. Для выбранной точки определяется линейная плотность потока

,

7. По найденной плотности определяют световой поток

для непрерывных светящихся линий

для линий с разрывами

8. По найденному потоку выбирают тип и мощность источника света [табл.12-17 приложения].
