2. Порядок расчета методом коэффициента использования

Этот метод применяется для помещений, в которых предусматривается общее равномерное освещение горизонтальных поверхностей при отсутствии крупных затеняющих предметов. Метод применим для расчета освещения помещений светильниками как с лампами накаливания, так и с газоразрядными.

Коэффициентом использования осветительной установки называется величина, равная отношению светового потока, падающего на расчетную плоскость к световому потоку источников света.

,

где Ф_раб – поток, падающий на рабочую поверхность; N – количество источников света; Ф – световой поток отдельного источника света.

Коэффициент использования () устанавливается по справочным таблицам в зависимости от: индекса помещения, коэффициентов отражения, типа светильника (его КПД и кривой силы света) и индекса помещения.

Ввиду того, что число типов светильников очень велико, и нужно иметь огромное количество таблиц для , в настоящее время используются таблицы для типовых кривых силы света светильников, световой поток которых равен 1000 лм.

Порядок расчета:

1. Определить индекс помещения

,

где a и b – длина и ширина помещения; h_p – расчетная высота.

2. Определить значение коэффициента использования.

По справочным таблицам [табл.10 приложения] в зависимости от кривой силы света, коэффициентов отражения и индекса помещения определяется значение коэффициента использования помещения (_п).

Коэффициент использования светового потока  определяется как произведение

,

где _св - КПД светильника принимается для выбранного светильника [табл.3-6 приложения]; _п - коэффициент использования помещения [табл.10-13 приложения].

3. Рассчитать необходимый поток каждого источника света

,

где К_з – коэффициент запаса [табл.11 приложения]; Z – коэффициент минимальной освещенности, равный отношению средней освещенности к нормированной минимальной освещенности (Z=1.15 – для ламп накаливания и ДРЛ; Z=1.1 – для люминесцентных ламп; Z=0 – при отраженном освещении).

4. Определить тип и мощность источника света

Определение производиться по табличным данным в зависимости от рассчитанного светового потока [табл.12-17 приложения]. Значения светового потока не должны отличаться больше чем на –10% или +20%.

5. Определить установленную мощность источников света

.

3. Точечный метод расчета

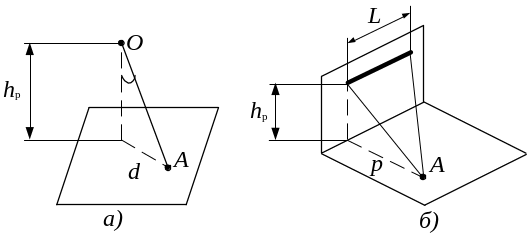

Расчет освещения в точке горизонтальной, вертикальной или наклонной плоскости точечным методом связан с определением светового потока, падающего от излучателей любой формы на элементарную площадку, содержащую расчетную точку (рис.2.1). На рисунке приняты следующие обозначения: A – расчетная точка, h_p – высота расположения осветительного прибора (О) относительно расчетной плоскости; d, р – расстояние от проекции оси светильника на освещаемую поверхность до расчетной точки.

Все многообразие форм излучателей по процессу формирования освещенности в точке подразделяется на:

1. Точечные – это источники света, от каждого из которых в расчетную точку может упасть только один луч. Точечным можно считать излучатель, размеры которого не превышают 0.2 расстояния до освещаемой точки пространства. К точечным излучателям относятся: прожекторы, осветительные приборы с ДРЛ, МГЛ, НЛВД, НЛНД (рис.2.1 а).

2. Линейные (светящие линии) – это источники света, от каждого из которых в расчетную точку может сходиться множество лучей, лежащих в одной плоскости. Линейным можно считать излучатель, длина которого превышает (1/2)h_p. К линейным относятся люминесцентные светильники (рис.2.1 б).

3. Поверхностные – это источники света, от каждого из которых в расчетную точку может сходиться множество лучей, образующих телесный угол, приближающийся в пределе к 2. К ним относятся, например, установки отраженного света в виде световых потолков.

Рис. 2.1
