Анализ габаритно-планировочных параметров объектов расчета
Рациональное расположение светильников рабочего и аварийного освещения обеспечивает экономичность осветительных установок и удобство их эксплуатации. Размещение светильников в разрезе изображено на рис. 1.2 [2].
Рис.1.2
На
рис.1.2 приняты обозначения: Н
– высота помещения, hc
– высота установки подвеса светильника,
hр
– высота установки светильника над
рабочей поверхностью, hп
– высота рабочей поверхности над полом
(
),
l
– расстояние от крайнего ряда светильников
до стены, L
– расстояние между светильниками или
между рядами светильников. Из названных
размеров Н
и hп
являются заданными; hc
– от 0 до 1.5 метров;
- при наличии рабочих поверхностей у
стены и
- при отсутствии рабочих поверхностей
у стены.
Расчетная высота помещения определяется по выражению:
.
Размещение светильников рабочего и аварийного освещения
При планировании размещения светильников рабочего освещения, необходимо учитывать, что при локализованном освещении расположение светильников определяется в каждом конкретном случае индивидуально на основе подробного изучения характера зрительных задач при выполнении технологического процесса производства и конструктивных особенностей оборудования.

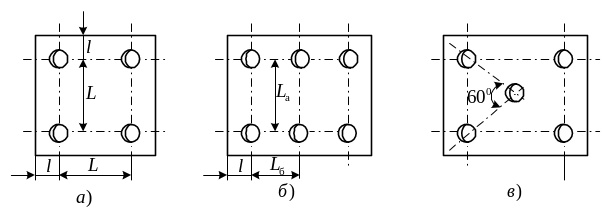

В помещениях, где предусматривается общее равномерное освещение точечными источниками света (лампы ДРЛ, ДНаТ, накаливания, МГЛ), светильники располагают по вершинам квадратных (рис.1.3а), прямоугольных (рис.1.3б) или ромбических полей (рис.1.3в). При расположении светильников по вершинам прямоугольных полей отношение большей стороны (La) к меньшей (Lб) не более чем 1:5. При расположении светильников по вершинам ромбических полей острый угол при вершине примерно равняется 600 [2].
Рис.1.3

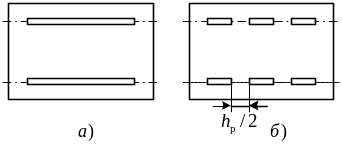

При освещении люминесцентными лампами расположение светильников выбирают сплошными линиями или рядами с разрывами параллельно стене с окнами или параллельно наиболее длинной стене, при этом следует учитывать общую длину помещения и длину получаемого ряда светильников (рис.1.4). Расстояние между концами светильников с люминесцентными лампами не должно превышать половины высоты установки светильников над рабочей поверхностью (hp/2).
Рис.1.4
Светильники с четырьмя люминесцентными лампами и более не обязательно размещать сплошными рядами или рядами с разрывами. Их можно располагать так же, как светильники с лампами накаливания и ДРЛ.
Светильники местного освещения располагают в непосредственной близости от рабочей поверхности. Поэтому основное требование к размещению светильника заключается в том, чтобы он не мешал выполнению технологической операции на рабочем месте.
При планировании размещения светильников аварийного освещения необходимо учитывать следующие моменты:
1. Питание аварийного освещения осуществляется по отдельной линии от щитка аварийного освещения. Одним из наиболее надежных решений является применение для аварийного освещения светильников с автономным питанием, т.е. имеющих встроенную аккумуляторную батарею.
2. Светильники аварийного освещения допускается предусматривать горящими одновременно со светильниками рабочего освещения, создавая общую освещенность согласно норм, и не горящими, автоматически включаемыми при прекращении питания рабочего освещения.
Особенности размещения светильников аварийного и эвакуационного освещения:
Необходимость установки сигнальных фонарей (отличающихся цветом) у выходов предусмотрена нормами только для зрелищных предприятий, для производственных помещений без естественного освещения площадью более 150 м2, и других помещений, где могут одновременно находиться более 100 человек.
Если аварийное освещение предназначено для продолжения работы, то оно должно обеспечивать освещение рабочих поверхностей путем установки светильников равномерного, локализованного или местного освещения; при освещении должно быть предусмотрено также и освещение проходов.
Эвакуационное освещение может быть ограничено установкой светильников только по линии проходов.

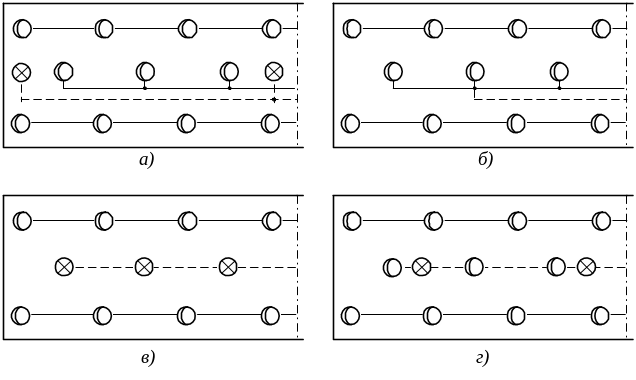

Характерными схемами устройства аварийного освещения являются использование дополнительных светильников аварийного освещения (рис.1.5а); светильников, выделенных из числа рабочих (рис.1.5 б); выделение на сеть аварийного освещения целых рядов светильников (рис.1.5 в); установка в этих рядах дополнительных светильников с лампами накаливания (рис.1.5 г), обеспечивающими освещенность при перезажигании и разгорании ламп ДРЛ и ДРИ [2].
Рис.1.5
