Управление освещением
В помещениях, имеющих зоны с различными условиями естественного освещения и различными режимами работы, должно предусматриваться раздельное управление освещением зон. В помещениях с четырьмя и более светильниками рабочего освещения, не имеющих освещения безопасности и эвакуационного освещения, светильники рекомендуется распределять не менее, чем на две самостоятельно управляемые группы. Выключатели светильников, устанавливаемых в помещениях с неблагоприятными условиями среды, рекомендуется выносить в смежные помещения с лучшими условиями среды. Выключатели светильников душевых и раздевалок для них, горячих цехов столовых должны устанавливаться вне этих помещений.
Управление освещением безопасности и эвакуационным освещением можно производить: непосредственно из помещения с групповых щитков, с распредустройств, с РУ подстанций, а также централизованно из пунктов управления освещением с использованием системы дистанционного управления.
Приложение
Таблица 1
Нормы освещенности основных цехов различных отраслей промышленности и общественных зданий
Наименование помещения |
Разряд зритель-ной работы |
Нормированная освещенность, лк |
Усло-вия среды |
|
Комби-нированное освещение |
Общее осве-щение |
|||
Сборочные цеха 1. Очень точная сборка (монтаж микросхем, микроэлементов, сборка наручных часов и т.д.) |
Iб |
4000 (400*) |
- |
Н |
2. Точная сборка (малых электри-ческих машин) |
IIб |
3000 |
750 |
Н |
3. Сборка средней точности (станков, светильников, больших электродвигателей) |
IIIб |
1000 |
300 |
Н |
4. Сборка малой точности (крупных изделий из блоков и т.п.) |
IVб |
500 |
200 |
Н |
5. Столярно-сборочный цех |
III в |
750 |
300 |
Ж |
Литейные цеха 1. Смесеподготовительное отделение (просев песка, приготовление глиняной суспензии и литейной краски) |
VI |
- |
150 |
П, Ж |
2. Стержневое и формовочное отделения:
|
IIб |
3000 |
750 |
П, Ж |
|
IIIб |
1000 |
300 |
П, Ж |
|
IIIв |
750 |
300 |
П, Ж |
Гальванические цеха (электрохимическое нанесение защитных пленок и металлопокрытий) |
IVб |
- |
300 |
Х |
Таблица 1 (продолжение) |
||||
Наименование помещения |
Разряд зритель-ной работы |
Нормированная освещенность, лк |
Усло-вия среды |
|
Комби-нированное освещение |
Общее осве-щение |
|||
Окрасочные цеха 1. Краскозаготовительное отделение |
IVб |
500 |
200 |
Х |
2. Окраска изделий при требованиях к качеству окраски: |
|
|
|
|
|
IVб |
500 |
200 |
Х |
|
IIIб |
1000 |
300 |
Х |
|
IIIа |
2000 |
500 |
Х |
Механические и инструментальные цеха 1. Общая освещенность цеха |
|
|
300 |
|
2. Металлообрабатывающие станки, граверные работы |
IIв |
2000 |
200 |
П |
3. Металлорежущие станки, слесарные и лекальные работы |
Iв |
2500 |
300 |
П |
Сварочное помещение |
|
|
|
|
1. Сварка дуговая и газовая, грубая пайка |
III в |
750 |
300 |
П, Ж |
2. Точечная сварка, точная пайка |
II в |
2000 |
500 |
П, Ж |
Деревообрабатывающие цеха |
|
|
|
|
1. Лесопильное производство |
VI |
- |
150 |
П, Ж |
2. Столярное производство (оконные блоки, дверные проемы) |
IVб |
500 |
150 |
П, Ж |
3. Мебельное производство |
III в |
- |
300 |
П, Ж |
4. Изготовление деревянной тары |
IV в |
1000 |
300 |
П, Ж |
Кузнечные цеха |
V-VII |
- |
200 |
П, Ж |
Термические цеха |
VII |
- |
200 |
П, Ж |
Электроремонтные цеха |
III |
1000 |
300 |
Н |
Ремонтно-механические цеха |
III |
- |
400 |
Н |
Таблица 1 (окончание) |
||||
Наименование помещения |
Разряд зритель-ной работы |
Нормированная освещенность, лк |
Усло-вия среды |
|
Комби-нированное освещение |
Общее осве-щение |
|||
Производство бетонных конструкций, формовочное отделение |
IVб |
- |
200 |
П |
Общественные здания и вспомогательные помещения |
|
|
|
|
1. Склады материальные, инструментальные и др. |
VI |
- |
75[30**] |
Н |
2. Лаборатории химические, физические и др. |
II |
- |
300[150] |
Н |
3. Библиотеки |
|
|
300 |
Н |
4. Буфеты, столовые |
|
- |
200[100] |
Н |
5. Классы для занятий, конторы, кабинеты |
II |
- |
300[150] |
Н |
6. Коридоры и проходы |
|
- |
75[30] |
Н |
* - в круглых скобках указывается значение доли общего освещения в системе комбинированного освещения при невозможности использования системы общего освещения;
** - в квадратных скобках указывается значение нормированной освещенности при использовании ламп накаливания, значения без скобок – при использовании газоразрядных ламп.
Н – нормальная среда;
Х – химически агрессивная;
П – пыльная;
Ж – пожароопасная.
Таблица 2
Коэффициенты отражения стен и потолка (с, п)
Характер окружающей поверхности |
Коэффициент отражения с или п, % |
Побеленный потолок Побеленные стены с окнами, закрытыми белыми шторами |
70 |
Побеленные стены при не завешанных окнах Побеленный потолок в сырых помещениях Чистый бетонный и светлый деревянный потолок |
50 |
Бетонный потолок в грязных помещениях Деревянный потолок Бетонные стены с окнами Стены, оклеенные светлыми обоями |
30 |
Стены и потолки в помещениях с большим количеством темной пыли Сплошное остекление без штор Красный кирпич неоштукатуренный Стены с темными обоями |
10 |
Таблица 3
Основные данные светильников с газоразрядными лампами
для общего освещения производственных помещений
Тип светиль-ника |
Источник света |
Степень защиты |
Класс свето- распреде-ления |
КСС |
к.п.д., % (св) |
|
тип |
мощность, Вт |
|||||
С34ДРЛ |
РЛВД |
250, 400 700, 1000 |
IP20 |
П |
Г-3 Г-3 |
75 75 |
С35ДРЛ |
РЛВД |
250, 400 700, 1000 |
IP20 |
П |
К-1 К-1 |
75 75 |
РСП05 |
РЛВД |
250, 400 700, 1000 |
IP20 |
П |
Г-1 К-1 |
70 80 |
РСП10 |
РЛВД |
2000 |
IP20 |
П |
Г-3, К-2 |
75 |
РСП11 |
РЛВД |
400 |
IP52 |
П |
Д-1 |
70 |
Таблица 3 (продолжение) |
||||||
Тип светиль-ника |
Источник света |
Степень защиты |
Класс свето- распреде-ления |
КСС |
к.п.д., % (св) |
|
тип |
мощность, Вт |
|||||
РСП12 |
РЛВД |
700 |
IP52 |
П |
Д-3 |
62 |
РСП13 |
РЛВД |
400, 700, 1000 |
IP54 |
П |
Г-1 Г-1 |
70 |
РСП14 |
РЛВД |
2 х 400 |
IP60 |
П |
Г-1 |
62 |
РСП16 |
РЛВД |
2 х 400 |
IP52 |
П |
Г-1 Г-4 |
62 77 |
РСП17 |
РЛВД |
2 х 700 250, 400 |
IP20; 5’2 |
П |
Г-1 Г-1 |
80 75 |
РСП18 |
РЛВД |
700, 1000 250, 400 |
IP20 |
П |
Г-2 Г-2 |
70 70 |
ГСП17 |
МГЛ |
700, 1000 |
IP20 |
П |
Г-3 |
75 |
ГСП18 |
МГЛ |
700 250, 400 |
IP20 |
П |
Г-2, Д-2 Г-4 |
70 75 |
ЖСП17 |
НЛВД |
700, 1000 |
IP20 |
П |
Г-4, К-2 |
75 |
ЖСП01 |
НЛВД |
400 |
IP23; 5’3 |
П |
Г-4, К-2 |
70 70 |
ЖСП20 |
НЛВД |
400 250 |
5’0 |
П |
К-2 |
70 |
РЛВД – ртутные лампы высокого давления; НЛВД – натриевые лампы высокого давления; МГЛ – металлогалогенные лампы.
Таблица 4
Основные данные светильников с люминесцентными лампами
для общего освещения производственных помещений
Тип светильника |
Источник света |
Степеньзащиты |
Класс свето-распре-деления |
КСС |
к.п.д.%, (св) |
L, мм |
|
кол-во |
мощ-ность,Вт |
||||||
ЛДР |
2 |
40, 80 |
IP20 |
П |
Д-1 |
75 |
1240 |
ЛД |
2 |
80 |
IP20 |
П |
Д-2 |
75 |
1540 |
ЛСП02 |
2 |
40 |
IP20 |
П |
Д-2 |
72 |
1240 |
ЛСП02 |
2 |
65, 80 |
IP20 |
Н |
Д-2 |
72 |
1540 |
ЛСП13 |
2 |
40 |
IP20 |
П |
Л, Г-2 |
75 |
1275 |
ЛСП18 |
1 |
40 |
5’0; 5’4 |
Н |
Д-1 |
85 |
1348 |
ЛСП18 |
1 |
65 |
5’0; 5’4 |
Н |
Д-1 |
85 |
1630 |
ЛСП16(ПВЛП) |
2 |
40 |
IP54 |
Н |
Д-1 |
65 |
1350 |
ПВЛМ |
2 |
40 |
5’0 |
П |
Д-1 |
70 |
1325 |
ПВЛМ |
2 |
80 |
5’0 |
П |
Д-1 |
70 |
1625 |
ЛСП22 |
2 |
65 |
5’0 |
П |
Д-2, Д-1 |
75 |
1625 |
ЛВП04 |
4 |
65, 80 |
IP54 |
П |
Г-1 |
45 |
1630 |
Таблица 5
Основные данные светильников с люминесцентными лампами для общего освещения общественных помещений
Тип светильника |
Источник света |
Сте-пень защи-ты |
Класс свето-распре-деления |
КСС |
к.п.д. (св), % |
L, мм |
|
кол-во |
мощ-ность, Вт |
||||||
ЛПО01 |
2 |
40, (65) |
IP20 |
Н |
Д-1 |
65 |
1313, (-) |
ЛПО02 |
2 4 1 |
20, 40, 65 20 20, 40 |
IP20 IP20 IP20 |
П П Н |
Д-2,Г-1 Г-1,Г-2 Д-1 |
52 50 57 |
655,1296,1565 655 655, 1296 |
ЛПО13 |
2, 4 |
40, 65, 80 |
IP20 |
П |
Г-1 |
55 |
1380, 1680 |
ЛПО46 |
1, 2 |
40 |
IP20 |
Н |
Д-1 |
70,50 |
1250 |
ЛСО02 |
2, 4 |
40, 65, 80 |
IP20 |
Р |
Г-2 |
70 |
1265, 1565 |
ЛВО01 |
2, 4 |
20, 40, 65 |
IP20 |
П |
Д-2,Г-1 |
55 |
630,1260,1560 |
Таблица 6
Основные данные светильников с лампами накаливания
для общего освещения производственных и общественных помещений
Общественные помещения |
Производственные помещения |
||||||
Тип светиль-ника |
Мощ-ность, Вт |
КСС |
к.п.д. (св), % |
Тип светиль-ника |
Мощность, Вт |
КСС |
к.п.д. (св), % |
НСО02 |
150 |
М |
67 |
НСП18 |
100, 200, 500 |
Д-1 |
65 |
НПО18 |
60, 100 |
Д-1 |
65 |
ПСХ |
60 |
Д-1 |
65 |
НПО30 |
60, 100 |
Д-1 |
64 |
НСП01, «Астра» |
100 |
Д-2 |
71 |
НВО07 |
200, 300 |
Г-1 |
40 |
ВЗГ-200м |
200 |
Д-2 |
60 |
|
|
|
|
УПМ15, НСП22 |
500, 1000, 1500 |
Д-2 |
75 |
Таблица 7
Система условных обозначений светильников
Место в шифре |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Тип источника света |
Способ установки |
Область применения |
Номер серии |
Число ламп в св-ке |
Мощность, Вт |
Номер модификации |
Климатическое исполнение |
Категория размещения |
Н - лампы накаливания Л – люмине-сцентные Р - ДРЛ Ж - натриевые И – галогенные Г – металло-галогенные К - ксеноновые Б – бактери-цидные |
С – подвесные П – потолочные Б – настенные Н – настольные Т – напольные В – встраиваемые |
П – для промышленных предприятий Р -для рудников и шахт О – для общественных зданий Б – для жилых (бытовых) помещений |
1-99 |
|
|
1-999 |
У ХЛ ТС ТВ Т О |
1- 5 |
У – умеренный климат; ХЛ – холодный; ТС – сухой тропический; ТВ – влажный тропический; Т – тропический; О – общеклиматическое исполнение.
Таблица 8
Удельная мощность общего равномерного освещения при освещении лампами накаливания мощностью 60 Вт
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном к.п.д=100%; п=0,5; с=0,3; р=0,1; Кз1=1,3; Z=1,15 |
|||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
Г-2 |
Г-3 |
||
1.5-2.0 |
10-15 |
24,6 |
23,5 |
23 |
19,8 |
17,4 |
16,9 |
15-25 |
23,9 |
21,5 |
20,1 |
17,6 |
15,8 |
15,6 |
|
25-50 |
21,1 |
19,5 |
17,6 |
15,8 |
14,7 |
14,4 |
|
50-150 |
17,8 |
16,2 |
15,3 |
14,1 |
13,3 |
13,2 |
|
150-300 |
16,2 |
15,1 |
14,4 |
13,6 |
13,1 |
13,1 |
|
Свыше 300 |
15,4 |
14,4 |
13,6 |
13,2 |
12,8 |
12,8 |
|
2.0-3.0 |
10-15 |
34,2 |
30,2 |
28,8 |
23,9 |
20,8 |
20,1 |
15-25 |
27,5 |
24,4 |
24,4 |
20,8 |
18,1 |
17,6 |
|
25-50 |
24,4 |
21,8 |
20,8 |
18,1 |
16,2 |
15,2 |
|
50-150 |
20,1 |
18,1 |
16,4 |
15,1 |
14,2 |
13,9 |
|
150-300 |
17,6 |
16 |
15,3 |
13,9 |
13,3 |
13,3 |
|
Свыше 300 |
15,4 |
14,4 |
13,6 |
13,2 |
12,8 |
12,8 |
|
3.0-4.0 |
10-15 |
60,3 |
48,7 |
39,6 |
31,7 |
26,4 |
25,3 |
15-20 |
45,2 |
38,4 |
33,3 |
26,9 |
22,6 |
22,2 |
|
20-30 |
34,2 |
30,2 |
28,8 |
23,9 |
20,4 |
20,1 |
|
30-50 |
27,5 |
24,4 |
24,4 |
20,8 |
18,1 |
17,7 |
|
50-120 |
23,5 |
21,1 |
19,8 |
17,3 |
15,6 |
15,4 |
|
120-300 |
20,1 |
17,8 |
16,4 |
14,9 |
14,1 |
14,1 |
|
Свыше 300 |
16 |
15,1 |
14,4 |
13,5 |
13,1 |
13,1 |
мощностью 100-200 Вт
2-3 |
10-15 |
28,8 |
25,4 |
24,3 |
20,1 |
17,5 |
16,9 |
15-25 |
23,2 |
20,5 |
20,5 |
17,5 |
15,2 |
14,8 |
|
25-50 |
20,5 |
18,4 |
17,5 |
15,2 |
13,7 |
13,3 |
|
50-150 |
16,9 |
15,2 |
13,9 |
12,7 |
12 |
11,7 |
|
150-300 |
14,8 |
13,2 |
12,9 |
11,7 |
11,2 |
11,2 |
|
Свыше 300 |
13 |
12,1 |
11,5 |
11,1 |
10,8 |
10,8 |
|
3-4 |
10-15 |
50,8 |
41,1 |
33,4 |
26,7 |
22,2 |
21,3 |
15-25 |
38,1 |
32,3 |
28,1 |
22,7 |
19,1 |
18,7 |
|
20-30 |
28,8 |
25,4 |
24,3 |
20,1 |
17,2 |
16,9 |
|
30-50 |
23,2 |
20,5 |
20,5 |
17,5 |
15,2 |
14,9 |
|
50-120 |
19,8 |
17,8 |
16,7 |
14,6 |
13,2 |
13 |
|
120-300 |
16,9 |
15 |
13,9 |
12,6 |
11,9 |
11,9 |
|
Свыше 300 |
13,5 |
12,7 |
12,1 |
11,4 |
11 |
11 |
|
4-6 |
10-17 |
97,1 |
62,8 |
53,4 |
36,8 |
28,1 |
28,8 |
17-25 |
59,3 |
46,4 |
38,1 |
28,8 |
23,7 |
23,7 |
|
25-35 |
42,7 |
38,1 |
30,5 |
24,3 |
20,5 |
20,9 |
|
35-50 |
33,3 |
28,8 |
26 |
21,3 |
18,4 |
18,1 |
|
50-80 |
24,3 |
22,2 |
22,2 |
18,7 |
16,2 |
15,7 |
|
80-150 |
21,8 |
19,4 |
18,7 |
16,2 |
14,4 |
14 |
|
150-400 |
18,4 |
16,4 |
15,2 |
13,7 |
12,6 |
12,3 |
|
Свыше 400 |
14,4 |
13,3 |
12,7 |
11,7 |
11,4 |
11,1 |
мощностью 300 Вт
3-4 |
10-15 |
46,5 |
37,6 |
30,5 |
21,4 |
20,3 |
19,5 |
15-20 |
34,9 |
29,6 |
25,7 |
20,8 |
17,4 |
17,1 |
|
20-30 |
26,4 |
23,3 |
22,2 |
18,4 |
15,8 |
15,5 |
|
30-50 |
21,2 |
18,8 |
18,8 |
16 |
13,9 |
13,7 |
|
50-120 |
18,1 |
16,3 |
15,3 |
13,4 |
12,1 |
11,9 |
|
120-300 |
15,5 |
13,8 |
12,7 |
11,5 |
10,8 |
10,8 |
|
Свыше 300 |
12,4 |
11,6 |
11,1 |
10,4 |
10,1 |
10,1 |
|
4-6 |
10-17 |
88,8 |
57,5 |
48,8 |
33,7 |
25,7 |
26,4 |
17-25 |
54,3 |
42,5 |
34,9 |
26,4 |
21,7 |
21,7 |
|
25-35 |
39,1 |
34,9 |
27,9 |
22,2 |
18,8 |
19,2 |
|
35-50 |
30,5 |
25,4 |
23,8 |
19,5 |
16,8 |
16,6 |
|
50-80 |
22,2 |
20,4 |
20,4 |
17,1 |
14,8 |
14,4 |
|
80-150 |
19,9 |
17,8 |
17,1 |
14,8 |
13,2 |
12,8 |
|
150-400 |
16,8 |
15 |
14 |
12,5 |
11,5 |
11,2 |
|
Свыше 400 |
13,2 |
12,2 |
11,6 |
10,7 |
10,4 |
10,2 |
|
6-8 |
25-35 |
75,2 |
54,3 |
42,5 |
30,5 |
24,4 |
23,8 |
35-50 |
51,4 |
42,5 |
34,9 |
25,7 |
21,2 |
20,8 |
|
50-65 |
40,7 |
34,9 |
27,9 |
22,7 |
18,8 |
18,4 |
|
65-90 |
32,6 |
27,9 |
24,4 |
20,3 |
17,1 |
16,8 |
|
90-135 |
24,4 |
21,7 |
21,2 |
17,8 |
15,3 |
15 |
|
135-250 |
20,3 |
18,1 |
18,1 |
15,5 |
13,6 |
13,2 |
|
250-500 |
17,8 |
16 |
15 |
13,2 |
11,9 |
11,8 |
|
Свыше 500 |
13,2 |
12,2 |
11,6 |
10,7 |
10,4 |
10,2 |
мощностью 500 Вт
4-6 |
10-17 |
82,4 |
53,3 |
45,3 |
31,2 |
23,8 |
24,5 |
17-25 |
50,3 |
39,4 |
32,4 |
24,5 |
20,1 |
20,1 |
|
25-35 |
36,2 |
32,3 |
25,9 |
20,6 |
17,4 |
17,8 |
|
35-50 |
28,3 |
24,5 |
22,1 |
18,1 |
15,6 |
15,3 |
|
50-80 |
20,6 |
18,9 |
18,9 |
15,9 |
13,7 |
13,3 |
|
80-150 |
18,5 |
16,5 |
15,9 |
13,7 |
12,2 |
11,9 |
|
150-400 |
15,6 |
13,9 |
12,9 |
11,6 |
10,6 |
10,4 |
|
Свыше 400 |
12,2 |
11,3 |
10,8 |
9,9 |
9,6 |
9,4 |
|
6-8 |
25-35 |
69,7 |
50,3 |
39,4 |
28,3 |
22,6 |
22,1 |
35-50 |
47,7 |
39,4 |
32,4 |
23,8 |
19,7 |
19,3 |
|
50-65 |
37,8 |
32,3 |
25,9 |
21,1 |
17,4 |
17,1 |
|
65-90 |
30,2 |
25,9 |
22,6 |
18,9 |
15,9 |
15,6 |
|
90-135 |
22,6 |
20,1 |
19,7 |
16,5 |
14,2 |
13,9 |
|
135-250 |
18,9 |
16,8 |
16,8 |
14,4 |
12,6 |
12,2 |
|
250-500 |
16,5 |
14,8 |
13,9 |
12,2 |
11 |
10,9 |
|
Свыше 500 |
12,2 |
11,3 |
10,8 |
10 |
9,6 |
9,4 |
|
8-12 |
50-70 |
78,8 |
50,3 |
43,1 |
29,2 |
23,8 |
22,6 |
70-100 |
50,3 |
39,4 |
32,3 |
24,5 |
20,1 |
19,7 |
|
100-130 |
39,4 |
32,4 |
26,6 |
21,1 |
17,8 |
17,1 |
|
130-200 |
28,3 |
24,5 |
22,1 |
18,1 |
15,6 |
15,4 |
|
200-300 |
21,6 |
18,9 |
18,9 |
15,9 |
13,9 |
13,5 |
|
300-600 |
18,5 |
16,5 |
16,2 |
13,9 |
12,2 |
11,9 |
|
600-1500 |
15,6 |
14,2 |
13,1 |
11,8 |
10,8 |
10,6 |
|
Свыше 1500 |
12,2 |
11,3 |
10,8 |
10 |
9,6 |
9,4 |
мощностью 1000 Вт
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном КПД=100%; п=0,5; с=0,3; р=0,1; Кз1=1,3; Z=1,15 |
|||||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
Г-2 |
Г-3 |
К-1 |
К-2 |
||
4-6 |
10-17 |
75,5 |
49 |
41,6 |
28,7 |
21,9 |
22,4 |
18,9 |
16,6 |
17-25 |
46,1 |
36,1 |
29,7 |
22,5 |
18,5 |
18,5 |
16,3 |
14,3 |
|
25-35 |
33,3 |
29,7 |
23,7 |
18,9 |
16 |
16,3 |
14,3 |
13 |
|
35-50 |
26,0 |
22,5 |
20,3 |
16,6 |
14,3 |
14,1 |
13 |
11,9 |
|
50-80 |
18,9 |
17,3 |
17,3 |
14,6 |
12,6 |
12,2 |
11,7 |
10,9 |
|
80-150 |
17,0 |
15,1 |
14,6 |
12,6 |
11,2 |
10,9 |
10,8 |
9,9 |
|
150-400 |
14,3 |
12,8 |
11,9 |
10,7 |
9,8 |
9,6 |
9,6 |
9,1 |
|
Свыше |
11,2 |
10,4 |
9,9 |
9,1 |
8,9 |
8,6 |
8,8 |
8,5 |
|
6-8 |
25-35 |
64 |
46,2 |
96,2 |
26 |
20,8 |
20,3 |
18,5 |
16 |
35-50 |
43,8 |
36,2 |
29,6 |
21,9 |
18,1 |
17,7 |
16 |
14,3 |
|
50-65 |
34,7 |
29,7 |
23,7 |
19,4 |
16 |
15,7 |
14,3 |
13 |
|
65-90 |
27,8 |
23,7 |
20,8 |
17,3 |
14,6 |
14,3 |
13,2 |
12 |
|
90-135 |
20,8 |
18,5 |
18,1 |
15,1 |
13 |
12,8 |
12,2 |
11,2 |
|
135-250 |
17,4 |
15,4 |
15,4 |
13,2 |
11,5 |
11,2 |
10,9 |
10,1 |
|
250-500 |
15,1 |
13,6 |
12,8 |
11,2 |
10,1 |
10 |
10 |
9,3 |
|
Свыше |
11,2 |
10,4 |
9,9 |
9,1 |
8,9 |
8,6 |
8,8 |
8,5 |
|
8-12 |
50-70 |
72,3 |
46,2 |
39,6 |
26,8 |
21,9 |
20,8 |
18,9 |
16,3 |
70-100 |
46,2 |
36,1 |
29,7 |
22,4 |
18,5 |
18,1 |
16,3 |
14,3 |
|
100-130 |
36,1 |
29,7 |
24,4 |
19,3 |
16,3 |
15,7 |
14,3 |
13,2 |
|
130-200 |
26,0 |
22,4 |
20,2 |
16,6 |
14,3 |
14,1 |
13 |
11,7 |
|
200-300 |
19,8 |
17,3 |
17,3 |
14,6 |
12,8 |
12,4 |
11,9 |
10,9 |
|
300-600 |
16,9 |
15,1 |
14,8 |
12,8 |
11,2 |
10,9 |
10,8 |
10 |
|
600-1500 |
14,3 |
13 |
12 |
10,8 |
9,9 |
9,8 |
9,7 |
9,1 |
|
Свыше |
11,2 |
10,4 |
9,9 |
9,1 |
8,8 |
8,6 |
8,7 |
8,5 |
Удельная мощность общего равномерного освещения при освещении люминесцентными лампами типа ЛБ-40
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном КПД=100%; Кз1=1,5; Z=1,1 |
|||||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
||||||
при п, с, р |
|||||||||
0,7 |
0,5 |
0,7 |
0,5 |
0,7 |
0,5 |
0,7 |
0,5 |
||
0,5 |
0,3 |
0,5 |
0,3 |
0,5 |
0,3 |
0,5 |
0,3 |
||
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
||
2-3 |
10-15 |
4,9 |
6,1 |
4,4 |
5,2 |
4,3 |
5 |
3,7 |
4,1 |
15-25 |
4,0 |
4,8 |
3,7 |
4,2 |
3,7 |
4,2 |
3,3 |
3,6 |
|
25-50 |
3,6 |
4,2 |
3,3 |
3,8 |
3,2 |
3,6 |
2,9 |
3,1 |
|
50-150 |
3,1 |
3,5 |
2,8 |
3,1 |
2,7 |
2,9 |
2,5 |
2,6 |
|
150-300 |
2,7 |
3 |
2,6 |
2,8 |
2,5 |
2,6 |
2,4 |
2,5 |
|
Свыше |
2,5 |
2,7 |
2,4 |
2,5 |
2,3 |
2,5 |
2,2 |
2,3 |
|
3-4 |
10-15 |
7,6 |
10,5 |
6,7 |
8,5 |
5,6 |
4,9 |
6,9 |
5,5 |
15-20 |
7,8 |
5,4 |
6,7 |
4,9 |
5,8 |
4,2 |
4,7 |
4,7 |
|
20-30 |
4,9 |
5,9 |
4,4 |
5,2 |
4,2 |
5 |
3,7 |
4,2 |
|
30-50 |
4,0 |
3,7 |
4,6 |
3,7 |
3,7 |
4,2 |
3,2 |
3,6 |
|
50-120 |
3,5 |
4,1 |
3,2 |
3,7 |
3,1 |
3,4 |
2,8 |
3 |
|
120-300 |
3,0 |
3,5 |
2,8 |
3,1 |
2,7 |
2,9 |
2,5 |
2,6 |
|
Свыше |
2,6 |
2,8 |
2,5 |
2,6 |
2,4 |
2,3 |
2,2 |
2,3 |
|
4-6 |
10-17 |
10,5 |
20 |
9,6 |
12,9 |
8,1 |
11 |
6,3 |
7,6 |
17-25 |
8,5 |
12,2 |
7,1 |
9,6 |
6,5 |
7,8 |
5,1 |
5,9 |
|
25-35 |
7,1 |
8,8 |
5,9 |
7,8 |
5,1 |
6,3 |
4,4 |
5 |
|
35-50 |
5,5 |
6,9 |
4,9 |
5,9 |
4,5 |
5,4 |
3,8 |
4,4 |
|
50-80 |
4,2 |
5 |
3,8 |
4,6 |
4 |
4,6 |
3,4 |
3,8 |
|
80-150 |
3,8 |
4,5 |
3,4 |
4 |
3,4 |
3,8 |
3,1 |
3,3 |
|
150-400 |
3,3 |
3,5 |
3,1 |
3,4 |
2,9 |
3,1 |
2,6 |
2,8 |
|
Свыше |
2,7 |
3 |
2,6 |
2,8 |
2,5 |
2,6 |
2,3 |
2,4 |
Удельная мощность общего равномерного освещения при освещении светильниками с лампами типа ДРЛ
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном КПД=100%; п=0,5; с=0,3; р=0,1; Кз1=1,5; Z=1,15 |
|||||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
Г-2 |
Г-3 |
К-1 |
К-2 |
||
4-6 |
10-17 |
28,5 |
18,4 |
15,7 |
10,8 |
8,2 |
8,5 |
- |
- |
17-25 |
17,4 |
13,6 |
11,2 |
8,5 |
7 |
7 |
- |
- |
|
25-35 |
12,5 |
11,2 |
8,9 |
7,1 |
6 |
6,1 |
- |
- |
|
35-50 |
9,8 |
8,5 |
7,6 |
6,2 |
5,4 |
5,3 |
- |
- |
|
50-80 |
7,1 |
6,5 |
6,5 |
5,5 |
4,7 |
4,6 |
- |
- |
|
80-150 |
6,4 |
5,7 |
5,5 |
4,7 |
4,2 |
4,1 |
- |
- |
|
150-400 |
5,4 |
4,8 |
4,5 |
4 |
3,7 |
3,6 |
- |
- |
|
Свыше |
4,2 |
3,9 |
3,7 |
3,4 |
3,3 |
3,3 |
- |
- |
|
6-8 |
50-65 |
13 |
11,2 |
9 |
7,3 |
6 |
5,9 |
5,4 |
- |
65-90 |
10,4 |
8,9 |
7,8 |
6,5 |
5,5 |
5,4 |
5 |
- |
|
90-135 |
7,8 |
6,9 |
6,8 |
5,7 |
4,9 |
4,8 |
4,6 |
- |
|
135-250 |
6,5 |
5,8 |
5,8 |
5 |
4,3 |
4,2 |
4,1 |
- |
|
250-500 |
5,7 |
5,1 |
4,8 |
4,2 |
3,8 |
3,8 |
3,8 |
- |
|
Свыше |
4,2 |
3,9 |
3,7 |
3,4 |
3,3 |
3,8 |
3,3 |
- |
|
8-12 |
70-100 |
17,4 |
13,6 |
11,2 |
8,5 |
7 |
6,8 |
6,1 |
- |
100-130 |
13,6 |
11,2 |
9,2 |
7,3 |
6,1 |
5,9 |
5,4 |
- |
|
130-200 |
9,8 |
8,5 |
7,6 |
6,3 |
5,4 |
5,3 |
4,9 |
- |
|
200-300 |
7,5 |
6,5 |
6,5 |
5,5 |
4,8 |
4,7 |
4,4 |
- |
|
300-600 |
6,4 |
5,7 |
5,6 |
4,8 |
4,2 |
4,1 |
4,1 |
- |
|
600-1500 |
5,4 |
4,9 |
4,5 |
4,1 |
3,7 |
3,7 |
3,6 |
- |
|
Свыше |
4,2 |
3,9 |
3,7 |
3,4 |
3,3 |
3,3 |
3,3 |
- |
|
12-16 |
130-200 |
- |
13,6 |
11,2 |
8,4 |
7 |
6,8 |
6,3 |
5,4 |
200-350 |
- |
9,5 |
8 |
6,8 |
5,7 |
5,5 |
5,1 |
4,6 |
|
350-600 |
- |
6,6 |
6,7 |
5,6 |
4,8 |
4,7 |
4,5 |
4,2 |
|
600-1300 |
- |
5,6 |
5,4 |
4,7 |
4,2 |
4,1 |
4 |
3,7 |
|
1300-4000 |
- |
4,6 |
4,3 |
3,8 |
3,6 |
3,5 |
3,5 |
3,3 |
|
Свыше |
- |
3,9 |
3,7 |
3,4 |
3,3 |
3,3 |
3,3 |
3,2 |
Удельная мощность общего равномерного освещения при освещении светильниками с лампами типа ДРИ
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном КПД=100%; п=0,5; с=0,3; р=0,1; Кз1=1,5; Z=1,15 |
|||||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
Г-2 |
Г-3 |
К-1 |
К-2 |
||
4-6 |
10-17 |
18,4 |
11,9 |
10,1 |
7 |
5,3 |
5,5 |
- |
- |
17-25 |
11,3 |
8,8 |
7,2 |
5,5 |
4,5 |
4,5 |
- |
- |
|
25-35 |
8,1 |
7,2 |
5,8 |
4,6 |
3,9 |
4 |
- |
- |
|
35-50 |
6,3 |
5,5 |
4,9 |
4,1 |
3,5 |
3,4 |
- |
- |
|
50-80 |
4,6 |
4,2 |
4,2 |
3,6 |
3,1 |
3 |
- |
- |
|
80-150 |
4,1 |
3,7 |
3,6 |
3,1 |
2,7 |
2,7 |
- |
- |
|
150-400 |
3,5 |
3,1 |
2,9 |
2,6 |
2,4 |
2,3 |
- |
- |
|
Свыше |
2,7 |
2,5 |
2,4 |
2,2 |
2,2 |
2,1 |
- |
- |
|
6-8 |
50-65 |
8,4 |
7,2 |
5,8 |
4,7 |
3,9 |
3,8 |
3,5 |
- |
65-90 |
6,8 |
5,8 |
5,1 |
4,2 |
3,6 |
3,5 |
3,2 |
- |
|
90-135 |
5,1 |
4,5 |
4,4 |
3,7 |
3,2 |
3,1 |
3 |
- |
|
135-250 |
4,2 |
3,8 |
3,8 |
3,2 |
2,8 |
2,7 |
2,7 |
- |
|
250-500 |
3,7 |
3,3 |
3,1 |
2,7 |
2,5 |
2,4 |
2,4 |
- |
|
Свыше |
2,7 |
2,5 |
2,4 |
2,2 |
2,2 |
2,1 |
2,1 |
- |
|
8-12 |
70-100 |
11,8 |
8,8 |
7,2 |
5,5 |
4,5 |
4,4 |
4 |
- |
100-130 |
8,2 |
7,2 |
6 |
4,7 |
4 |
3,8 |
3,5 |
- |
|
130-200 |
6,3 |
5,5 |
4,9 |
4 |
3,5 |
3,4 |
3,2 |
- |
|
200-300 |
4,8 |
4,2 |
4,2 |
3,6 |
3,1 |
3 |
2,9 |
- |
|
300-600 |
4,1 |
3,7 |
3,8 |
3,4 |
2,7 |
2,7 |
2,6 |
- |
|
600-1500 |
3,5 |
3,2 |
2,9 |
2,6 |
2,4 |
2,4 |
2,3 |
- |
|
Свыше |
2,7 |
2,4 |
2,4 |
2,2 |
2,1 |
2,1 |
2,1 |
3,5 |
|
12-16 |
150-200 |
- |
8,8 |
7,2 |
5,5 |
4,5 |
4,4 |
4,1 |
3 |
200-350 |
- |
6,1 |
5,2 |
4,4 |
3,7 |
3,6 |
3,3 |
2,7 |
|
350-600 |
- |
4,3 |
4,8 |
3,6 |
3,4 |
3 |
2,9 |
2,4 |
|
600-1300 |
- |
3,6 |
3,5 |
3 |
2,7 |
2,8 |
2,6 |
2,2 |
|
1300-4000 |
- |
3 |
2,5 |
2,5 |
2,3 |
2,3 |
2,3 |
2,1 |
|
Свыше |
- |
2,5 |
2,2 |
2,2 |
2,1 |
2,1 |
2,1 |
- |
Удельная мощность общего равномерного освещения при освещении светильниками с лампами типа ДНаТ
h, м |
S, м2 |
Удельная мощность , Вт/м2 светильников с КСС при освещенности 100 лк; условном КПД=100%; п=0,5; с=0,3; р=0,1; Кз1=1,5; Z=1,15 |
|||||||
Д-1 |
Д-2 |
Д-3 |
Г-1 |
Г-2 |
Г-3 |
К-1 |
К-2 |
||
3-4 |
10-15 |
9,1 |
7,4 |
6 |
4,8 |
3,8 |
3,8 |
- |
- |
15-20 |
6,8 |
5,8 |
5 |
4,1 |
3,4 |
3,4 |
- |
- |
|
20-30 |
5,2 |
4,6 |
4,4 |
3,6 |
3,1 |
3 |
- |
- |
|
30-50 |
4,2 |
4 |
3,7 |
3,1 |
2,7 |
2,7 |
- |
- |
|
50-120 |
3,5 |
3,2 |
3 |
2,6 |
2,4 |
2,3 |
- |
- |
|
120-300 |
3,0 |
2,7 |
2,5 |
2,3 |
2,1 |
2,1 |
- |
- |
|
Свыше |
2,4 |
2,2 |
2 |
2 |
2 |
2 |
- |
- |
|
4-6 |
10-17 |
17,4 |
11,3 |
9,6 |
6,6 |
5 |
5,2 |
- |
- |
17-25 |
10,6 |
8,3 |
6,8 |
5,2 |
4,3 |
4,3 |
- |
|
|
25-35 |
7,7 |
6,8 |
5,5 |
4,4 |
3,7 |
3,8 |
- |
|
|
35-50 |
6,0 |
5,2 |
4,7 |
3,8 |
3,3 |
3,2 |
- |
|
|
50-80 |
4,3 |
4 |
4 |
3,4 |
2,9 |
2,8 |
- |
- |
|
80-150 |
3,9 |
3,5 |
3,4 |
2,9 |
2,6 |
2,5 |
- |
- |
|
150-400 |
3,3 |
2,9 |
2,7 |
2,5 |
2,3 |
2,2 |
- |
- |
|
Свыше |
2,6 |
2,4 |
2,3 |
2,1 |
2 |
2 |
- |
- |
|
6-8 |
50-65 |
8 |
6,8 |
5,5 |
4,5 |
3,7 |
3,6 |
3,3 |
- |
65-90 |
6,4 |
5,5 |
4,8 |
4 |
3,4 |
3,3 |
3 |
- |
|
90-135 |
4,8 |
4,3 |
4,2 |
3,5 |
3 |
2,9 |
2,8 |
- |
|
135-250 |
4,0 |
3,5 |
3,5 |
3 |
2,7 |
2,6 |
2,5 |
- |
|
250-500 |
3,5 |
3,1 |
2,9 |
2,6 |
2,3 |
2,3 |
2,3 |
- |
|
Свыше |
2,6 |
2,4 |
2,3 |
2,1 |
2 |
2 |
2 |
- |
|
8-12 |
70-100 |
10,6 |
8,3 |
6,8 |
5,2 |
4,3 |
4,2 |
3,8 |
- |
100-130 |
8,3 |
6,8 |
5,6 |
4,5 |
3,8 |
3,6 |
3,3 |
- |
|
130-200 |
6,0 |
5,2 |
4,7 |
3,8 |
3,3 |
3,2 |
3 |
- |
|
200-300 |
4,6 |
4 |
4 |
3,4 |
2,9 |
2,9 |
2,7 |
- |
|
300-600 |
3,9 |
3,5 |
3,4 |
2,9 |
2,6 |
2,5 |
2,5 |
- |
|
600-1500 |
3,3 |
3 |
2,8 |
2,5 |
2,3 |
2,2 |
2,2 |
- |
|
Свыше |
2,6 |
2,4 |
2,3 |
2,1 |
2 |
2 |
2 |
- |
Таблица 9
Значения в зависимости от кривой силы света светильника (КСС)
Тип КСС светильника |
|
|
Рекомендуемые значения |
Наибольшие допустимые значения |
|
К |
0.4 - 0.7 |
0.9 |
Г |
0.8 – 1.2 |
1.4 |
Д |
1.2 – 1.6 |
2.1 |
М |
1.8 – 2.6 |
3.4 |
Л |
1.4 – 2.0 |
2.3 |
Таблица 10
Коэффициенты использования помещений п, %
п |
с |
р |
i |
Кривая силы света, КСС |
||||||||
Д-1 |
Д-2 |
Г-1 |
Г-2 |
Г-3 |
Г-4 |
К-1 |
К-2 |
Л |
||||
0,3 |
0,1 |
0,1 |
0,6 |
27 |
28 |
35 |
43 |
53 |
61 |
62 |
68 |
20 |
0,8 |
35 |
36 |
45 |
54 |
62 |
66 |
71 |
72 |
35 |
|||
1,25 |
42 |
48 |
60 |
68 |
73 |
72 |
77 |
80 |
44 |
|||
2 |
52 |
63 |
73 |
79 |
80 |
78 |
83 |
89 |
48 |
|||
3 |
61 |
75 |
68 |
85 |
84 |
81 |
86 |
93 |
65 |
|||
5 |
68 |
81 |
77 |
90 |
86 |
83 |
88 |
97 |
69 |
|||
0,5 |
0,3 |
0,1 |
0,6 |
27 |
33 |
41 |
48 |
57 |
62 |
64 |
68 |
24 |
0,8 |
40 |
42 |
48 |
58 |
65 |
68 |
73 |
74 |
40 |
|||
1,25 |
48 |
52 |
64 |
72 |
75 |
74 |
80 |
84 |
49 |
|||
2 |
55 |
69 |
76 |
83 |
83 |
81 |
86 |
92 |
60 |
|||
3 |
65 |
75 |
70 |
86 |
86 |
83 |
89 |
93 |
70 |
|||
5 |
73 |
86 |
88 |
93 |
90 |
85 |
90 |
99 |
76 |
|||
0,5 |
0,5 |
0,1 |
0,6 |
34 |
40 |
44 |
53 |
61 |
65 |
68 |
71 |
30 |
0,8 |
47 |
48 |
53 |
63 |
68 |
71 |
77 |
78 |
45 |
|||
1,25 |
54 |
61 |
69 |
76 |
78 |
78 |
83 |
87 |
55 |
|||
2 |
63 |
74 |
77 |
85 |
84 |
88 |
86 |
93 |
65 |
|||
3 |
70 |
82 |
83 |
90 |
88 |
81 |
89 |
98 |
70 |
|||
5 |
77 |
84 |
80 |
94 |
91 |
85 |
90 |
99 |
78 |
|||
Таблица 10 (продолжение) |
||||||||||||
0,5 |
0,5 |
0,3 |
0,6 |
36 |
42 |
45 |
55 |
63 |
68 |
70 |
72 |
32 |
0,8 |
48 |
51 |
56 |
66 |
72 |
73 |
78 |
80 |
47 |
|||
1,25 |
57 |
65 |
65 |
80 |
83 |
81 |
86 |
91 |
57 |
|||
2 |
66 |
71 |
78 |
92 |
91 |
87 |
92 |
99 |
69 |
|||
3 |
76 |
80 |
76 |
98 |
96 |
91 |
86 |
100 |
79 |
|||
5 |
85 |
85 |
84 |
100 |
100 |
94 |
100 |
100 |
90 |
|||
0,7 |
0,3 |
0,1 |
0,6 |
28 |
33 |
42 |
48 |
57 |
62 |
65 |
67 |
24 |
0,8 |
40 |
43 |
52 |
60 |
66 |
69 |
73 |
75 |
40 |
|||
1,25 |
49 |
56 |
69 |
73 |
76 |
76 |
81 |
84 |
50 |
|||
2 |
59 |
74 |
78 |
84 |
84 |
81 |
86 |
93 |
62 |
|||
3 |
68 |
80 |
73 |
90 |
83 |
84 |
89 |
97 |
71 |
|||
5 |
74 |
76 |
76 |
94 |
91 |
85 |
90 |
100 |
77 |
|||
0,7 |
0,5 |
0,3 |
0,6 |
36 |
44 |
49 |
58 |
64 |
70 |
74 |
75 |
32 |
0,8 |
50 |
52 |
60 |
68 |
74 |
77 |
83 |
84 |
49 |
|||
1,25 |
58 |
68 |
75 |
82 |
85 |
84 |
90 |
95 |
59 |
|||
2 |
72 |
84 |
90 |
96 |
95 |
90 |
96 |
104 |
71 |
|||
3 |
81 |
93 |
101 |
102 |
100 |
94 |
100 |
106 |
83 |
|||
5 |
|
103 |
106 |
108 |
105 |
99 |
106 |
115 |
24 |
|||
0,7 |
0,5 |
0,1 |
0,6 |
36 |
42 |
48 |
55 |
62 |
65 |
69 |
71 |
31 |
0,8 |
47 |
51 |
57 |
64 |
70 |
71 |
76 |
78 |
46 |
|||
1,25 |
56 |
64 |
71 |
78 |
79 |
78 |
83 |
87 |
55 |
|||
2 |
63 |
76 |
82 |
86 |
86 |
83 |
88 |
95 |
65 |
|||
3 |
73 |
84 |
89 |
92 |
90 |
86 |
91 |
97 |
74 |
|||
5 |
79 |
92 |
94 |
96 |
93 |
87 |
92 |
100 |
83 |
Таблица 11
Значения коэффициента запаса Кз
Помещения и территории |
Газоразрядные лампы |
Лампы накаливания |
|
|
|
а) пыль, дым и копоть |
2 |
1,7 |
б) значительные концентрации паров, кислот, щелочей, газов, способные при сопри-косновении с влагой образовывать слабые растворы кислот и щелочей, обладающих большой коррозирующей способностью |
1.8 |
1.5 |
2. Производственные помещения с нормальной рабочей средой |
1.3 - 1.4 |
1.15 – 1.2 |
3. Помещения общественных и жилых зданий |
1.5 |
1.3 |
Таблица 12
Номинальный световой поток (Ф) ламп накаливания (по ГОСТ 2239–79)
Тип лампы |
Мощность, Вт |
Световой поток Ф, лм |
В220–230–15–1 |
15 |
120 |
В220–230–25 |
25 |
220 |
Б220–230–25 |
230 |
|
Б220–230–40–1 |
40 |
430 |
БК220–230–40–1 |
475 |
|
Б220–230–60–1 |
60 |
730 |
БК–220–230–60–1 |
800 |
|
Б220–230–75–1 |
75 |
960 |
Б220–230–100–1 |
100 |
1380 |
БК220–230–100–1 |
1500 |
|
Г220–230–150 |
150 |
2090 |
Г220–230–200 |
200 |
2950 |
Г220–230–300–2 |
300 |
4850 |
Г220–230–500–1 |
500 |
8400 |
Г220–230–1000–2 |
1000 |
18800 |
Таблица 13
Номинальный световой поток (Ф) ламп трубчатых люминесцентных
(по ГОСТ 6825–91)
Тип лампы |
Номинальная мощность, Вт |
Номинальный световой поток, лм, не менее |
ЛД |
15 |
700 |
ЛХБ |
820 |
|
ЛБ |
835 |
|
ЛТБ |
850 |
|
ЛД |
20 |
880 |
ЛХБ |
1020 |
|
ЛБ |
1060 |
|
ЛТБ |
1060 |
|
ЛД |
30 |
1650 |
ЛХБ |
1940 |
|
ЛБ |
2020 |
|
ЛТБ |
2020 |
|
ЛД |
40 |
2000 |
ЛХБ |
2300 |
|
ЛБ |
3000 |
|
ЛТБ |
2320 |
|
ЛД |
65 |
3750 |
ЛХБ |
4400 |
|
ЛБ |
4600 |
|
ЛТБ |
4600 |
|
ЛД |
80 |
4250 |
ЛХБ |
5000 |
|
ЛБ |
5200 |
|
ЛТБ |
5200 |
Таблица 14
Номинальный световой поток (Ф) галогенных ламп накаливания 220 В для общего освещения
Тип лампы |
Мощность лампы, Вт |
Световой поток Ф, лм |
КГ220–1000–5 |
1000 |
22000 |
КГ220–1500 |
1500 |
33000 |
КГ220–2000–4 |
2000 |
44000 |
КГ220–5000–1 |
5000 |
110000 |
КГ220–10000–1 |
10000 |
220000 |
КГ220–20000–1 |
20000 |
440000 |
Таблица 15
Номинальный световой поток (Ф) дуговых ртутных люминесцентных ламп (ГОСТ 27682–88)
Тип лампы |
Мощность лампы, Вт |
Напряжение U, В |
Световой поток Ф, лм |
ДРЛ80(6)–2 |
80 |
115 |
3400 |
ДРЛ125(6)–2 |
125 |
125 |
6000 |
ДРЛ250(6) |
250 |
130 |
13000 |
ДРЛ400(6)–2 |
400 |
135 |
23000 |
ДРЛ700(6)–2 |
700 |
140 |
40000 |
ДРЛ1000(6)–2 |
1000 |
145 |
57000 |
ДРЛ2000 |
2000 |
270 |
120000 |
Таблица 16
Номинальный световой поток (Ф) МГЛ типа ДРИ общего назначения (ГОСТ 27682–88)
Тип лампы |
Мощность лампы, Вт |
Напряжение, В |
Световой поток Ф, лм |
ДРИ 250–5 ДРИ 250–6 |
250 |
130 |
19000 19000 |
ДРИ 400–5 ДРИ 400–6 |
400 |
35000 32000 |
|
ДРИ 700–5 ДРИ 700–6 |
700 |
60000 55000 |
|
ДРИ 1000–5 ДРИ 1000–6 |
1000 |
230 |
90000 |
ДРИ 2000–6 ДРИ 3500–6 |
2000 3500 |
200000 350000 |
|
ДРИ 250 ДРИ 400 |
250 400 |
125 130 |
18700 34000 |
ДРИ 700 |
700 |
120 |
59500 |
Таблица 17
Номинальный световой поток (Ф) натриевых ламп высокого давления
Тип лампы |
Мощность лампы, Вт |
Напряжение, В |
Световой поток Ф, лм |
ДНаТ250 |
250 |
220 |
25000 |
ДНаТ400 |
400 |
220 |
47000 |
Таблица 18
Коэффициент потерь в пуско-регулирующей аппаратуре
Тип источника света |
Кпра |
Люминесцентные лампы при стартерном включении |
1.2 |
Лампы типа ДРЛ и ДРИ |
1.1 |
Бесстартерные схемы включения |
1.3 |
Лампы типа ДНаТ |
1.08 |
Таблица 19
Коэффициент спроса
Тип помещения |
Коэффициент спроса |
Небольшие производственные, общественные и торговые помещения |
1 |
Линии наружного освещения и питающие групповые щитки |
1 |
Производственные помещения, состоящие из отдельных крупных пролетов |
0.95 |
Производственные здания, состоящие из отдельных крупных пролетов |
0.85 |
Административно-бытовые и инженерно-лабораторные корпуса |
0.8 |
Складские здания, состоящие из отдельных помещений |
0.6 |
Таблица 20
Коэффициент мощности (cos )
Тип источника света |
Значение cos |
Лампы накаливания |
1 |
Люминесцентные лампы |
0.92 |
Лампы ДРЛ (без компенсации реактивной мощности) |
0.65 |
Таблица 21
Условные графические обозначения электрооборудования на планах
Наименование |
Изображение |
Размер, мм |

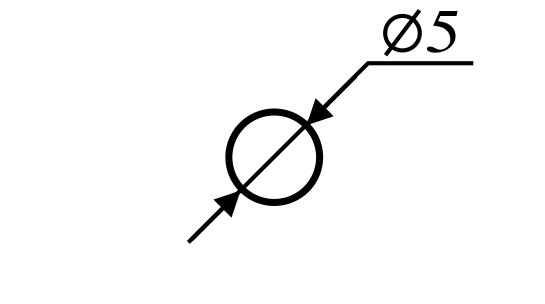

1. Светильник с лампой накаливания. Общее изображение |
|
|
- на тросе |
|
То же |
- на кронштейне, на стене здания, сооружения для наружного освещения |
|
|

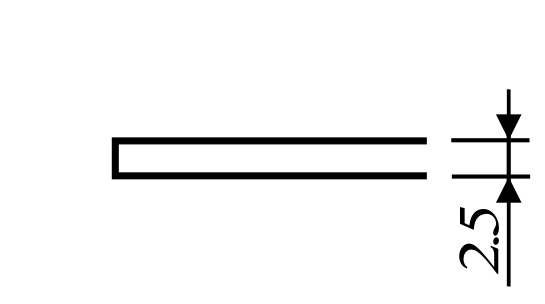

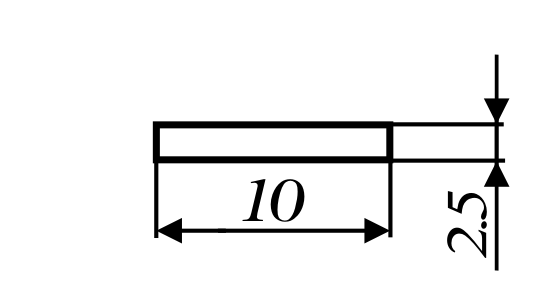

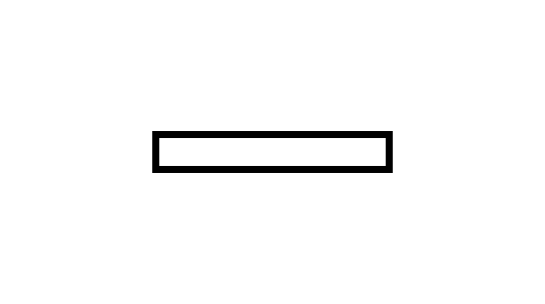

2. Светильник с люминесцентными лампами Примечание: допускается светильник изображать в масштабе чертежа |
|
|

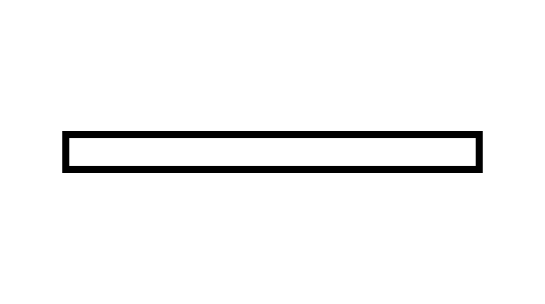

- с люминесцентными лампами, установленными в линию |
|
|
3. Светильник с разрядной лампой высокого давления |
|
|
- на кронштейне для наружного освещения |
|
|
4. Люстра |
|
То же |
5. Прожектор |
|
|

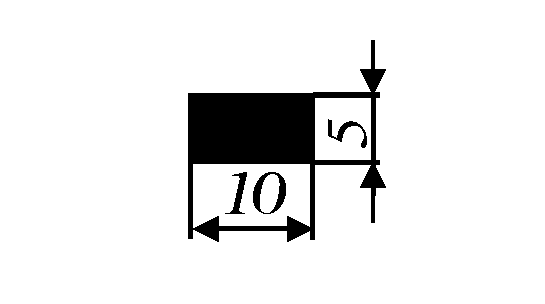

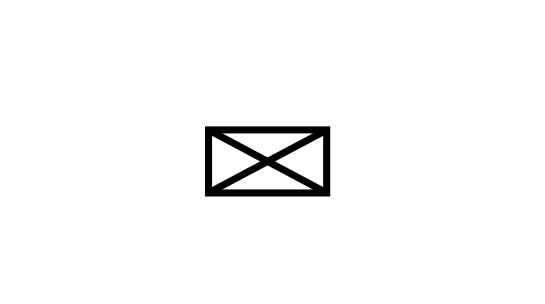

6. Щиток групповой рабочего освещения |
|
|
|
||
Таблица 21 (продолжение) |
||
7. Щиток аварийного освещения |
|
То же |

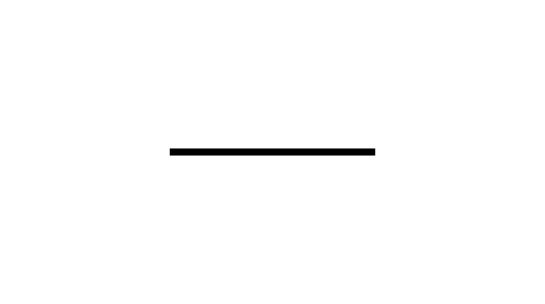

8. Линия сети рабочего освещения |
|
Толщина 1,0 мм |
9. Линия сети аварийного, эвакуационного и охранного освещения |
|
Толщина 1,0 мм |

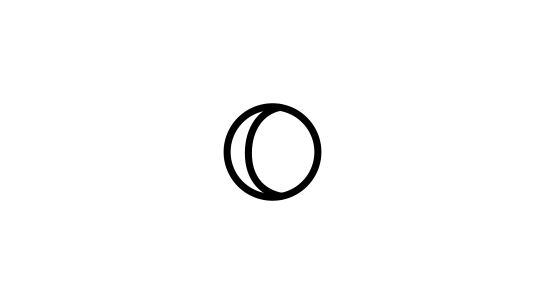

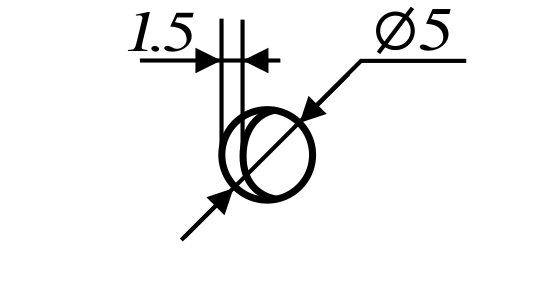

10. Выключатель. Общее изображение |
|
|
10.1. Выключатель для открытой установки (справа - со степенью защиты от IP20 до IP23, слева со степенью защиты от IP44 до IP55) |
|
|
- однополюсный |
|
То же |
- однополюсный сдвоенный |
|
То же |
- однополюсный строенный |
|
То же |
- двухполюсный |
|
То же |
- трехполюсный |
|
То же |
10.2. Выключатель для скрытой установки со степенью защиты от IP20 до IP23: |
|
|
- однополюсный |
|
|
Таблица 21 (продолжение) |
||
- однополюсный сдвоенный |
|
|
- однополюсный строенный |
|
То же |
- двухполюсный |
|
То же |
11. Переключатель на два направления без нулевого положения (справа - со степенью защиты от IP20 до IP23, слева со степенью защиты от IP44 до IP55) |
|
|
- однополюсный |
|
То же |
- двухполюсный |
|
То же |
- трехполюсный |
|
То же |
12. Штепсельная розетка. Общее изображение |
|
|
12.1. Штепсельная розетка открытой установки (справа - со степенью защиты от IP20 до IP23, слева со степенью защиты от IP44 до IP55) |
|
|
- . двухполюсная |
|
То же |
- двухполюсная сдвоенная |
|
То же |
- двухполюсная с защитным контактом |
|
То же |
|
|
|
Таблица 21 (окончание)) |
||
- трехполюсная с защитным контактом |
|
То же |
12.2. Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23: |
|
|
- двухполюсная |
|
То же |
- двухполюсная сдвоенная |
|
То же |
- двухполюсная с защитным контактом |
|
То же |
- трехполюсная с защитным контактом |
|
То же |
13. Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от IP20 до IP23: |
|
|
- один выключатель и штепсельная розетка |
|
|
- два выключателя и штепсельная розетка |
|
То же |
- три выключателя и штепсельная розетка |
|
То же |
14. Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты от IP20 до IP23: |
|
|
- один выключатель и штепсельная розетка |
|
То же |
- два выключателя и штепсельная розетка |
|
То же |
Таблица 22
Основные данные светильников наружного освещения
Тип светильника |
Степень защиты |

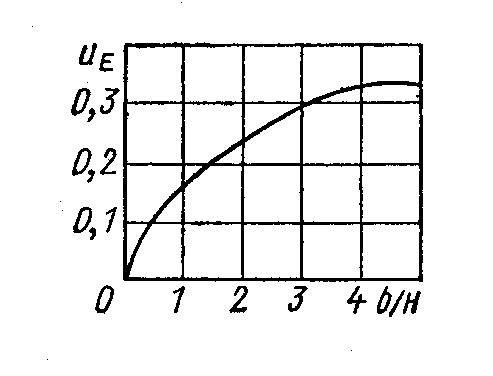

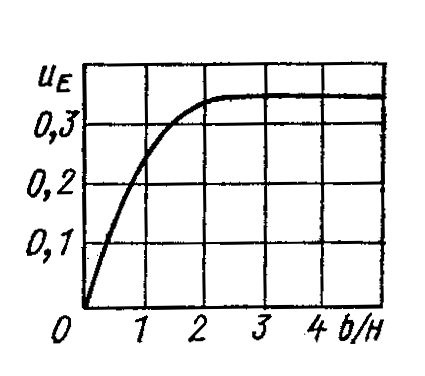

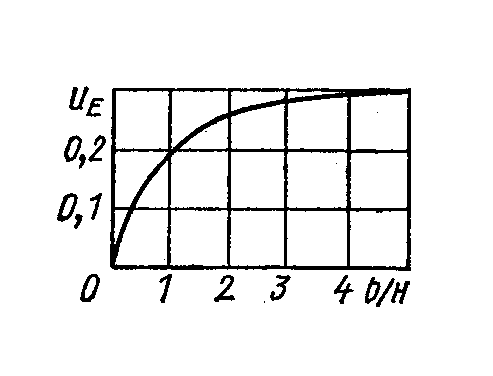

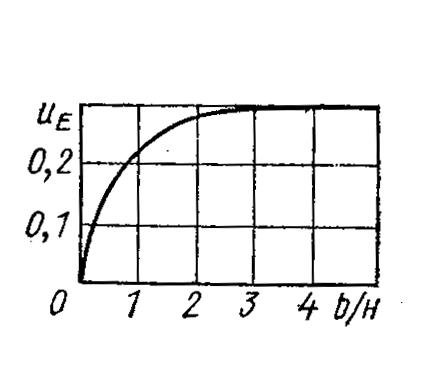

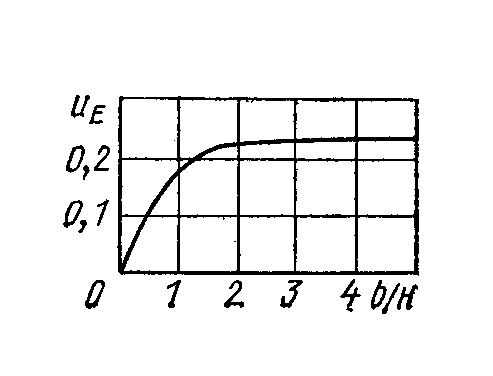

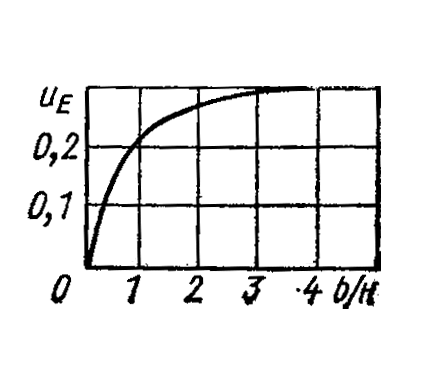

Коэффициент использования по освещенности |
ЖКУ01-400-001-У1 ЖКУ01-400-001-У1
|
IP53 IP23 |
|
ЖКУ02-400-001(002)-У1 ГКУ02-250-001-У1 РКУ02-400-002(001)-У1 РКУ02-250-001-У1
|
IP53 (23) IP53 IP53(23) IP53 |
|
РКУ01-125-008-У1 РКУ01-250-007(009)-У1 РКУ02-400-006(010)-У1
|
IP23 IP23 IP23
|
|
РСУ05-250-001(003)-У1 ГСУ05-250-001(003)-У1 ЖСУ05-250-001(003)-У1 |
IP53(23) IP53(23) IP53(23) |
|
СПОР-250-У1 СПОГ-250-У1 |
IP23 IP23 |
|
СПО-200-1-У1 СПО-200-2-У1 СПО-200-3-У1
|
IP23 IP23 IP23 |
|
Таблица 23
Минимально допустимая высота установки светильников в зависимости от их светораспределения
Кривая силы света |
Наибольший световой поток ламп в светильнике, установленных на одной опоре Фл, лм |
Наименьшая высота установки светильников, м |
|
Лампы накаливания |
Газоразрядные лампы |
||
Полуширокая |
Менее 5000 От 5000 до 10000 Более 10000 до 20000 Более 20000 до 30000 Более 30000 до 40000 Более 40000 |
6.5 7.0 7.5 - - - |
7.0 7.5 8.0 9.0 10.0 11.5 |
Широкая |
Менее 5000 От 5000 до 10000 Более 10000 до 20000 Более 20000 до 30000 Более 30000 до 40000 Более 40000 |
7.0 8.0 9.0 - - - |
7.5 8.5 9.3 10.5 11.5 13.0 |
Таблица 24
Применение схем расположения осветительных приборов в зависимости от ширины проезжей части
Наименование схемы |
Ширина проезжей части b, м |
Односторонняя |
|
Двухрядная в шахматном порядке |
|
Двухрядная прямоугольная |
|
Осевая |
|
Двухрядная прямоугольная по оси движения |
|
Двухрядная прямоугольная по оси улицы или дороги |
|
Таблица 25
Нормируемые значения средней яркости дорожного покрытия и средней горизонтальной освещенности для улиц, дорог и площадей различных категорий
Категория |
Улицы, дороги и площади |
Наибольшая интенсив-ность движения транспорта в обоих направле-ниях, ед/ч |
Средняя яркость дорожного покрытия, Lср, кд/м2 |
Средняя горизонтальная освещенность покрытия, Eср, лк |
А |
Скоростные дороги, магистральные улицы общегородского значения; площади главные, вокзальные, транспортные, предмостовые и многофункциональных транспортных узлов |
>3000 1000-3000 500-1000 <500 |
1.6 1.2 0.8 0.6 |
20 20 15 15 |
Б |
Магистральные улицы районного значения, дороги грузового движения (общегородского значения), площади перед крупными общественными зданиями и сооружениями (стадионами, театрами, торговыми центрами и другими местами массового посещения) |
>2000 1000-2000 500-1000 <500 |
1.0 0.8 0.6 0.4 |
15 15 10 10 |
В |
Улицы и дороги местного значения; жилые улицы, дороги промышленных и коммунально-складских районов, населенные улицы и дороги Поселковые улицы |
<500
- |
0.4 0.2
- |
6 4
4 |
Таблица 26
Прожекторное освещение
Типы |
Минимально допустимая высота установки прожектора м, при нормируемой освещенности, лк. |
|||
Прожектора |
Лампы |
0.5 |
1 |
2 |
ПСМ-50-1 |
Г220-1000 ДРЛ-700 ДРЛ-400 |
35 23 14 |
28 19 11 |
22 14 9 |
ПСМ-40-1 |
Г220-500 |
25 |
21 |
17 |
ПСМ-30-1 |
Г220-200 |
18 |
15 |
11 |
ПЗР-400 ПЗР-250 |
ДРЛ-400 ДРЛ-250 |
14 10 |
11 8 |
8 6 |
ПЗС-45 |
Г220-1000 ДРЛ-700 ДРЛ-400 МГЛ-700 |
35 17 12 - |
29 14 10 65 |
22 11 7 50 |
ПКН-1500-2 ПКН-1000-1 |
КГ220-1500 КГ220-1000-5 |
20 23 |
17 19 |
13 14 |
Таблица 27
Значения удельной мощности общего прожекторногоосвещения
Источник света (тип) |
Ширина освещаемой площадки, м |
Удельная мощность общего освещения, Вт/м2 при нормируемой минимальной освещенности, лк |
||
0,5 |
1 |
2 |
||
ЛН |
75 – 150 |
0,65 |
0,75 |
0,85 |
151 – 300 |
0,4 |
0,55 |
0,70 |
|
КГ |
75 – 150 |
0,18 |
0,45 |
0,55 |
126 – 300 |
0,15 |
0,25 |
0,40 |
|
ДРЛ |
75 – 250 |
0,20 |
0,35 |
0,45 |
251 – 300 |
0,18 |
0,30 |
0,50 |
|
МГЛ |
75 – 150 |
0,18 |
0,25 |
0,30 |
151 – 350 |
0,13 |
0,15 |
0,20 |
Таблица 28
Значения
моментов нагрузки
в зависимости от сечения S,
мм2
проводников с алюминиевыми жилами
S, мм2 |
6 |
10 |
16 |
25 |
35 |
50 |
2.5 |
4 |
6 |
10 |
16 |
U, % |
Трехфазные линии 380/220 В |
Однофазные линии 220 В |
|||||||||
0.2 |
53 |
88 |
141 |
220 |
308 |
440 |
4 |
6 |
9 |
15 |
24 |
0.4 |
106 |
176 |
282 |
440 |
616 |
880 |
7 |
12 |
18 |
30 |
47 |
0.6 |
158 |
264 |
422 |
660 |
924 |
1320 |
11 |
18 |
27 |
44 |
71 |
0.8 |
211 |
352 |
563 |
880 |
1232 |
1760 |
15 |
24 |
35 |
59 |
94 |
1.0 |
264 |
440 |
704 |
1100 |
1540 |
2200 |
18 |
30 |
44 |
74 |
118 |
1.2 |
317 |
528 |
845 |
1320 |
1848 |
2640 |
22 |
36 |
53 |
89 |
142 |
1.4 |
370 |
616 |
986 |
1540 |
2156 |
3080 |
25 |
41 |
62 |
104 |
166 |
1.6 |
422 |
704 |
1126 |
1760 |
2464 |
3520 |
30 |
47 |
71 |
118 |
189 |
1.8 |
475 |
792 |
1267 |
1980 |
2772 |
3960 |
33 |
53 |
80 |
133 |
213 |
2.0 |
528 |
880 |
1408 |
2200 |
3080 |
4400 |
37 |
59 |
89 |
148 |
237 |
2.2 |
581 |
968 |
1549 |
2420 |
3388 |
4840 |
41 |
65 |
98 |
163 |
260 |
2.4 |
634 |
1056 |
1690 |
2640 |
3696 |
5280 |
44 |
71 |
107 |
178 |
284 |
2.6 |
686 |
1144 |
1830 |
2860 |
4004 |
5720 |
48 |
77 |
115 |
192 |
308 |
2.8 |
739 |
1232 |
1971 |
3080 |
4312 |
6160 |
52 |
83 |
124 |
207 |
331 |
3.0 |
792 |
1320 |
2112 |
3300 |
4620 |
6600 |
55 |
89 |
133 |
221 |
355 |
3.2 |
845 |
1408 |
2253 |
3520 |
4928 |
7040 |
59 |
95 |
142 |
236 |
379 |
3.4 |
898 |
1496 |
2394 |
3740 |
5236 |
7480 |
63 |
101 |
151 |
251 |
403 |
3.6 |
950 |
1584 |
2534 |
3960 |
5544 |
7920 |
67 |
107 |
160 |
265 |
426 |
3.8 |
1003 |
1672 |
2675 |
4180 |
5852 |
8360 |
70 |
112 |
169 |
280 |
450 |
4.0 |
1056 |
1760 |
2816 |
4400 |
6160 |
8800 |
74 |
118 |
178 |
296 |
474 |
Таблица 29
Длительно допустимый ток Iд для проводов и кабелей на напряжение до 1 кВ с алюминиевыми жилами
Группа проводников |
Провода с резиновой и пластмассовой изоляцией |
Кабели и защищенные провода с резиновой и пластмассовой изоляцией |
Кабели с бумажной пропитанной изоляцией |
Голые провода |
|||||||||||||||
Характерная марка |
АПР-АПРТО-АПРВ-АПВ |
АВРГ-АНРГ-АВВГ-АВРБГ АНРБГ-АВВБГ |
АВВБ-АНРБ-АВВБ |
ААГ-АСГ-ААБГ-АСБГ |
ААБ-АСБ |
А |
|||||||||||||
Способ прокладки |
открыто |
в стальных трубах |
в воздухе |
в земле |
в воздухе |
в земле |
открыто вне помещений/ в помещениях |
||||||||||||
Сечение, мм2 |
Iд, А |
Iд, А, при числе проводов равном |
Iд, А, при числе жил (одножильных проводов), равном |
|
|||||||||||||||
|
- |
2 |
3 |
4 |
5-6 |
7-9 |
2 |
3 |
4 |
2 |
3 |
4 |
2 |
3 |
4 |
2 |
3 |
4 |
|
2,5 |
24 |
20 |
19 |
19 |
15 |
14 |
21 |
19 |
17 |
34 |
29 |
26 |
23 |
22 |
- |
35 |
31 |
- |
- |
4 |
32 |
28 |
28 |
23 |
22 |
21 |
29 |
27 |
24 |
42 |
38 |
35 |
31 |
29 |
27 |
46 |
42 |
38 |
- |
6 |
39 |
36 |
32 |
30 |
26 |
24 |
38 |
32 |
29 |
55 |
46 |
42 |
42 |
35 |
35 |
60 |
55 |
46 |
- |
10 |
60 |
50 |
47 |
39 |
38 |
35 |
55 |
42 |
38 |
80 |
70 |
63 |
55 |
46 |
45 |
80 |
75 |
65 |
- |
16 |
75 |
60 |
60 |
55 |
48 |
45 |
70 |
60 |
54 |
105 |
90 |
81 |
75 |
60 |
60 |
110 |
90 |
90 |
105/75 |
25 |
105 |
85 |
80 |
70 |
65 |
60 |
90 |
75 |
68 |
135 |
115 |
104 |
100 |
80 |
75 |
140 |
125 |
115 |
135/105 |
35 |
130 |
100 |
95 |
85 |
75 |
70 |
105 |
90 |
81 |
160 |
140 |
126 |
115 |
95 |
95 |
175 |
145 |
135 |
170/130 |
50 |
165 |
140 |
130 |
120 |
105 |
95 |
135 |
110 |
100 |
205 |
175 |
158 |
140 |
120 |
110 |
210 |
180 |
165 |
215/165 |
70 |
210 |
175 |
165 |
140 |
130 |
125 |
165 |
140 |
126 |
245 |
210 |
190 |
175 |
155 |
140 |
250 |
220 |
200 |
265/210 |
95 |
255 |
215 |
200 |
175 |
- |
- |
200 |
170 |
153 |
295 |
255 |
230 |
210 |
190 |
165 |
290 |
260 |
240 |
320/255 |
120 |
295 |
245 |
220 |
200 |
- |
- |
230 |
200 |
190 |
340 |
295 |
266 |
245 |
220 |
200 |
335 |
300 |
270 |
375/300 |
150 |
340 |
275 |
255 |
- |
- |
- |
270 |
235 |
212 |
390 |
335 |
302 |
290 |
255 |
230 |
385 |
335 |
305 |
440/355 |
185 |
390 |
- |
- |
- |
- |
- |
310 |
270 |
243 |
440 |
385 |
347 |
- |
290 |
260 |
- |
380 |
345 |
500/410 |
Таблица 30
Минимальное сечение проводников S, мм2
Проводники |
Сечение, мм2 |
|
медных |
алюми-ниевых |
|
Провода для присоединения светильников: общего освещения: |
|
|
а) внутри зданий |
0,5 |
- |
б) вне зданий |
1 |
- |
подвесных, настольных местного освещения |
0,75 |
- |
Кабели для присоединения переносных и передвижных электроприемников в промышленных установках |
0,75 |
- |
Скрученные двухжильные провода с многопроволочными жилами для стационарной прокладки на роликах |
1 |
- |
Незащищенные изолированные провода для стационарной электропроводки внутри помещений: |
|
|
непосредственно по основаниям, на роликах, клицах и тросах |
1 |
2,5 |
на лотках, в коробах (кроме глухих): |
|
|
а) для жил, присоединяемых к винтовым зажимам |
1 |
2 |
б) для жил, присоединяемых пайкой: |
|
|
- однопроволочных |
0,5 |
- |
- многопроволочных (гибких) |
0,35 |
- |
на изоляторах |
1,5 |
4 |
Незащищенные изолированные провода в наружных электропроводках: |
|
|
по стенам, конструкциям или опорам на изоляторах |
2,5 |
4 |
под навесами на роликах |
1,5 |
2,5 |
Защищенные и незащищенные провода и кабели, прокладываемые в замкнутых каналах или замоноличенно (в строительных конструкциях или под штукатуркой) |
1 |
2 |
Рис. П1
