Содержание

Введение.......................................................................................................................................3

1. Состав работы….....................................................................................................................4

2. Ознакомление с заданием и составление спецификации ..................................................5

3. Выбор метода и последовательности монтажа конструкций.............................................7

4. Выбор типа кранового оборудования и расчет параметров башенного крана...............8

5. Подбор вариантов кранового оборудования по требуемым параметрам ......................10

6. Составление калькуляции трудовых затрат ......................................................................11

7. Календарный график выполнения работ............................................................................12

8. Мероприятия по технике безопасности..............................................................................13

9. Расчет основных технико-экономических показателей проекта.....................................17

Приложение А. Спецификация щитовой опалубки стен……………................................18

Приложение Б. Калькуляции трудовых затрат.......................................................................19

Приложение В. Календарный график производства работ................................................20

Приложение Г. Библиографический список...........................................................................21

Введение

Задачей контрольной работы является проектирование производства работ по монтажу крупнощитовой опалубки семиэтажного административного здания.

Цель выполнения курсового проекта - развитие навыков разработки строительно-технологической документации в виде технологических карт на монтажные работы.

Работа над курсовым проектом велась на основе самостоятельного изучения учебной литературы, нормативных справочных данных.

Исходными данными для проектирования является задание. В задании преподавателем для каждого здания установлены габариты, этажность, высота этажа и другие необходимые характеристики.

1. Состав работы.

Курсовой проект разбит на следующие части:

• ознакомление с заданием на проектирование и составление спецификации щитовой опалубки;

• выбор метода монтажа и расчет требуемых параметров кранового оборудования;

• составление калькуляции трудовых затрат;

• выбор крана и расчет его технико-экономических показателей;

• календарный график работ;

• мероприятия по технике безопасности и охране труда;

• расчет основных технико-экономических показателей проекта;

• оформление расчетной и графической частей проекта.

2. Ознакомление с заданием и составление спецификации.

Ознакомившись с полученным заданием и подобрав необходимую литературу в соответствии с рекомендуемым списком, вычерчиваем план здания c расстановкой основных элементов опалубки (рисунок 1,2).

Рисунок 1. Опалубка стен

Рисунок 2. Опалубка перекрытия

3. Выбор метода и последовательности монтажа конструкций.

Для выбора метода монтажа необходимо ознакомиться с литературой.

Монтаж проектируемого здания ведется по смешанной схеме; опалубочные работы по возведению стеновых щитов, армирование и заливка стен бетоном в одном потоке, а опалубочные работы перекрытия, его армирование и заливка бетоном – в другом. Технологический перерыв между потоками не предусмотрен.

4. Выбор типа кранового оборудования и расчет параметров башенного крана.

При выполнении контрольной работы тип крана выбран в соответствии с выбранными практикой строительства рекомендациями, а марка - на основе требуемых для монтажа параметров крана.

Требуется также проверить, можно ли вести монтаж мелких элементов пакетами (опалубочные щиты) или следует укрупнить некоторые элементы до начала монтажа.

К техническим параметрам крана, которые необходимо определить, относятся:

- требуемая грузоподъемность крана, т;

- требуемая высота подъема крюка, м;

- требуемый вылет стрелы крана, м.

Для определения требуемых параметров крана необходимо вычертить на миллиметровой бумаге в масштабе разрез здания, ''привязать" к нему кран (рисунок 3), определить и для самых тяжелых, наиболее удаленных от оси башни крана и устанавливаемых на наибольшей высоте элементов.

Требуемую грузоподъемность крана определяем по формуле:

, где

- максимальная масса монтируемых элементов, т;

- масса грузозахватных приспособлений, т.

Пакет опалубочных щитов перекрытия: т.

Расчетная формула требуемой высоты подъема крана:

, где

- проектная высота ранее смонтированного элемента, м;

- запас по высоте, требующийся по условиям безопасности для заводки конструкций к месту установки или переноса их через ранее смонтированные конструкции ( принимается не менее 0,5 м);

- высота монтируемого элемента в монтажном положении, м;

- высота строповки в рабочем положении от верха монтируемого элемента до низа крюка крана м;

- высота полиспаста в стянутом состоянии, м.

Пакет опалубочных щитов перекрытия: м

Требуемый вылет стрелы башенных кранов определяется по формуле:

м, где

a – ширина здания, м;

b - радиус поворота контргруза, м, принимается равным: для кранов грузоподъемностъю до 10 т — 3 м;

с - зазор между зданием и краном.

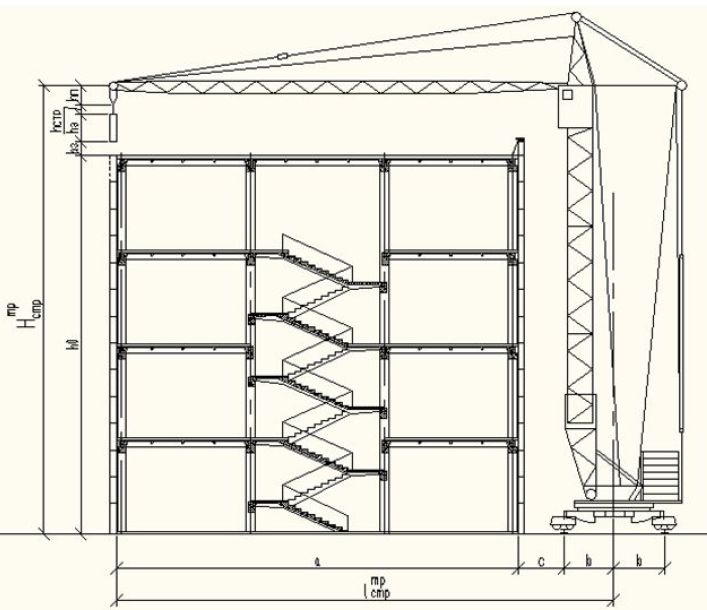

Рисунок 3. Схема параметров башенного крана
