1.3 Основные положения защиты от поражения электрическим током
Совместно с задачей бесперебойного электроснабжения ответственных потребителей также стоит задача обеспечения защиты от поражения человека электрическим током. Основное правило защиты от поражения электрическим током сформулировано в нормативных документах следующим образом: «Опасные токоведущие части не должны быть доступными, а доступные проводящие части не должны быть опасными (в нормальных условиях и при наличии неисправности)» [9,14,15].
Таким образом, современная система электробезопасности должна обеспечивать защиту человека от поражения в двух наиболее вероятных опасных случаях:
при прямом прикосновении к токоведущим частям электрооборудования;
при косвенном прикосновении к токопроводящим частям электрооборудования.
Под косвенным прикосновением понимают [9] прикосновение человека к открытым проводящим частям оборудования, на которых в нормальном режиме электроустановки отсутствует электрический потенциал, но при каких-либо неисправностях, вызывающих нарушение изоляции или ее пробой на корпус, на этих частях возможно появление опасного (если превосходит допустимое значение 50 В) для жизни человека потенциала (рисунок 1.8). Основной характеристикой прямого прикосновения является то, что наличие защитного проводника никак не влияет на эффективность защиты при прямом прикосновении и какой бы ни была система заземления нейтрали, ток, возвращающийся к источнику питания, равен току, протекающему через тело человека. Основной характеристикой косвенного прикосновения является то, что через человека никогда не протекает полный ток повреждения (всегда какая-то часть, зависящая от типа системы заземления).

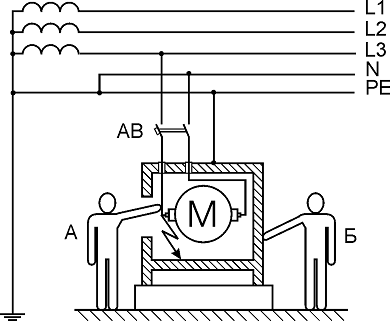

Рисунок 1.8 – Прямое (А) и косвенное (Б) прикосновения.
Согласно 16 защитные меры при косвенном прикосновении бывают двух видов:
без автоматического отключения питания [17,18]:
использование систем безопасного сверхнизкого напряжения (БСНН);
защита посредством ограничения энергии разряда;
применение оборудования класса II или с равноценной изоляцией;
использование изолирующих помещений, зон, площадок;
применение электрического разделения цепей;
применение системы местного уравнивания потенциалов;
с использованием автоматического отключения питания, которое почти всегда необходимо, так как предыдущие мероприятия могут быть применены лишь в небольшом количестве случаях. Следует отметить, что [9] диктует для защиты от поражения электрическим током при косвенном прикосновении в электроустановках типа TN применение автоматического отключения питания и лишь в случае невозможности обеспечения заданного времени отключения защита при косвенном прикосновении может быть выполнена с применением мер без автоматического отключения питания.
Автоматическое отключение установки или ее части при повреждении изоляции должно происходить за такое время (приведенное в табл. 1.7.79 [9]), при котором напряжение прикосновения (разность потенциалов между двумя проводящими частями или проводящей частью и землей) не представляет опасности для человека. Чем больше напряжение прикосновения, тем быстрее должно происходить отключение.
Время автоматического отключения питания разнится в зависимости от применяемой системы заземления ТN, IT, TT. Для автоматического отключения питания могут быть применены защитно-коммутационные аппараты, реагирующие на сверхтоки или на дифференциальный ток.
