2.1.4 Структура схем электроснабжения ответственных потребителей с источниками бесперебойного питания статического типа
Приходиться констатировать, что не существует электрической сети, обладающей 100% надежностью, гарантирующей отсутствие перебоев в электроснабжении. На сегодняшний день самым распространенным способом защиты критичной нагрузки от перерыва питания является использование одномодульных ИБП с топологией двойного преобразования [5,26]. Основными элементами одномодульного ИБП, работающего по топологии двойного преобразования, являются выпрямитель, инвертор, аккумуляторные батареи, зарядное устройство, а также устройства коммутации цепи Байпаса. Одномодульная система отличается высокой надежностью и простотой. Она является оптимальным решением для нагрузок, допускающих кратковременные запланированные отключения для обслуживания ИБП. Однако в моменты технического обслуживания ИБП или выполнения других регламентных работ возникает необходимость его перевода в режим байпас. Для некоторых видов нагрузок с непрерывным технологическим процессом данный риск недопустим. Кроме того, нельзя забывать о возможности выхода из строя самого ИБП. Для решения этой проблемы производители ИБП предложили следующие конфигурации.
2.1.4.1 Системы с параллельным резервированием
Система с параллельным резервированием состоит из двух и более модулей ИБП, включенных в параллель и работающих на общую нагрузку (рисунок 2.5).
По отношению к проектной нагрузке система должна иметь определенную избыточность по мощности в виде одного или нескольких дополнительных модулей для обеспечения резерва.

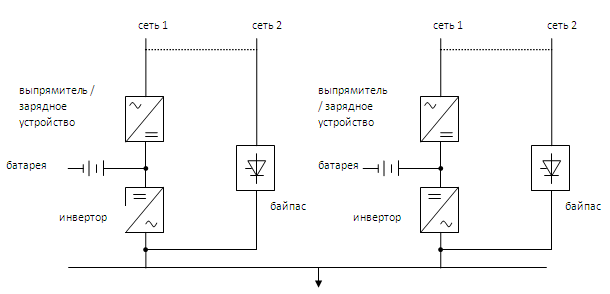

Рисунок 2.5 Система с параллельным резервированием
Как правило, каждый модуль оснащен своим батарейным блоком, хотя и не исключен вариант использования общего батарейного комплекта для всей системы в целом. При безаварийной работе нагрузка системы равномерно распределяется между модулями ИБП, а в случае выхода из строя или принудительного отключения одного из них нагрузка распределяется среди оставшихся модулей. Такая схема включения обеспечивает высокую степень защиты (99,99%). При этом процесс технического обслуживания отдельных модулей не приводит к временному питанию нагрузки от «грязной» сети. Однако все еще остается необходимость отключения системы при проведении работ с шиной питания нагрузки или оборудованием, расположенным между ИБП и нагрузкой. Несмотря на простоту концепции построения параллельной системы резервирования, методы ее конкретной реализации существенно различаются у разных производителей ИБП. Главное различие заключается в механизме распределения нагрузки между модулями. Большинство производителей используют инверторы с широтно-импульсной модуляцией (ШИМ), обладающей высокими динамическими характеристиками. Однако для их параллельной работы на общую нагрузку требуются дополнительные устройства синхронизации. При этом один из модулей ИБП становится ведущим и по его выходному напряжению синхронизируются остальные модули системы. Недостаток данного решения очевиден. При выходе из строя ведущего модуля или цепей синхронизации выходит из строя вся система.
2.1.4.2 Схема с последовательным резервированием
Данная схема состоит из одного или нескольких основных модулей и одного резервного [5,26]. Каждый основной модуль работает на собственную нагрузку. Резервный модуль используется в качестве первичного источника питания входов Байпас основных модулей системы (рисунок 2.6).
Если к моменту его разряда питание не восстановится, произойдет автоматический переход модуля в Байпас, то есть на резервный блок. Разумеется, в этом случае резервный блок становится недоступен для оставшихся основных модулей, и при переходе в Байпас второго основного модуля подключенный к нему сегмент нагрузки запитывается от незащищенного входа системы.

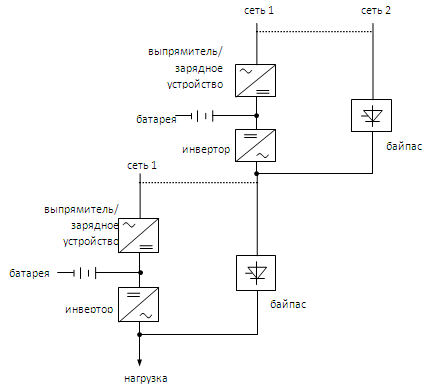

Рисунок 2.6 – Схема с последовательным резервированием
Итак, особенности систем с последовательным резервированием:
резервный модуль работает в режиме Off-Line;
по входу Байпас основных модулей подключен резервный ИБП, а не сеть;
данная схема – хороший способ модернизации существующей одномодульной системы для повышения ее надежности путем включения дополнительного модуля.
На основании этого схему с последовательным резервированием можно рассматривать как существенно более надежную в сравнении с одномодульной. Дополнительное преимущество системы с последовательным резервированием заключается в возможности использования разноранговых и разнотипных модулей. К недостаткам схем с последовательным резервированием можно отнести:
для реализации подобной схемы требуется большое количество автоматических переключателей и защитных автоматов в сравнении с параллельными системами;
система с последовательным резервированием нуждается в дополнительной цепи коммутации источника питания входов байпас основных модулей (для систем 3 и более модулей);
для модернизации простейшей двухмодульной схемы (1 раб. + 1 рез.) требуются большие затраты;
мощность каждого сегмента нагрузки ограничена мощностью соответствующего основного модуля ИБП.
Таким образом, применение схемы последовательного резервирования, с одной стороны, облегчает обслуживание модулей и переконфигурирование системы, но, с другой стороны, приводит к снижению надежности в целом. Подобная конфигурация наиболее эффективна в варианте с двумя модулями (1 раб. + 1 рез.). Однако при увеличении количества основных модулей рекомендуется использовать другие схемы резервирования.
