5.5 Определение подачи рабочего колеса
Подача рабочего колеса, следовательно, центробежного насоса можно определить, исходя из уравнения расхода жидкости
Q = F*v
Q = η(πD2*δ2 – z(S2/sin β2)δ2)c2r,
где F—площадь живого сечения (рисунок 5.2), которую в данном случае можно считать равной боковой цилиндрической поверхности внешнего диаметра рабочего колеса D2 с высотой b2,
b2 - ширина рабочего колеса у внешнего диаметра;
z -число лопаток;
l - длина сечения лопатки внешней окружностью колеса.
За скорость v следует брать скорость, которая будет направлена нормально к живому сечению. Таковой является радиальная составляющая абсолютной скорости у выхода из колеса с2.
c2r= c2sin a2.
Общий коэффициент полезного действия
η = ηг*ηоб *ηмех,
где ηг - гидравлический к.п.д.;
ηоб - объемный к.п.д. (рисунок 5.3);
ηмех -механический к.п.д.
Размеры, входящие в формулу (5.6), показаны на рисунке 5.2. Объемный к.п.д. в данном типе насоса обусловливается утечками жидкости через зазор между рабочими колесами и корпусом (рисунок 5.3).
Чтобы представить себе предельные величины подачи, вычислим его для двух значений — верхнего и нижнего предела угла наклона лопаток
При β2 =36° из таблицы 5.2 а2=6°, тогда
ψ = 1/(ctg a2+ctg β2) = 0,09
При β2=15° из таблицы 5.2 а2 =15°, тогда
ψ = 1/(ctg a2+ctg β2) = 0,13
Для определения коэффициента следует измерить угол β2 наклона лопаток по колесу и затем, пользуясь таблицей 5.2, брать значение угла а2.
Следует отметить, что найденная по формуле (5.6) Q будет приближенно соответствовать нормальной подаче центробежного насоса при данном напоре Н (или же противодавлении).

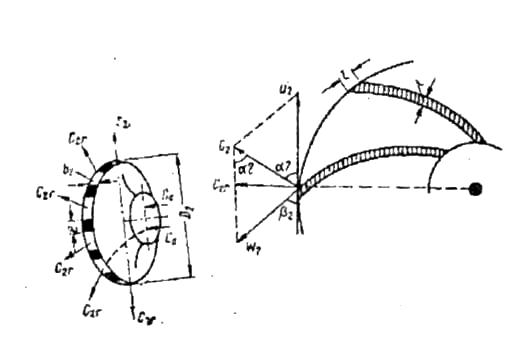

Рисунок 5.2 - Живое сечение на выходе жидкости из рабочего колеса

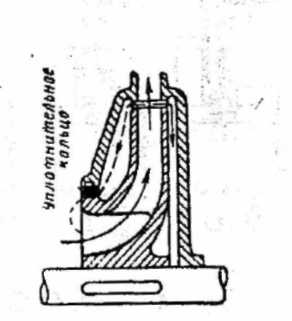

Рисунок 5.3 - Схема утечки через зазор
5.6 Определение коэффициента быстроходности
Удельной быстроходностью (коэффициентом быстроходности) насоса ns называется число оборотов такого одноступенчатого насоса, который, будучи данному насосу геометрически подобным, развивает полезную мощность N, равную 1 л. с. при напоре в 1 м. Удельная быстроходность определяется для одного колеса. Если колесо двойного всасывания, та вместо Q следует брать Q/2. Для насоса с односторонним всасыванием коэффициент быстроходности
ns
= 3,65n
где п — число оборотов насоса в минуту;
Q — подача насосов в м/с (при максимальном к.п.д.);
Н— развиваемый насосом напор в м.
Как видно из формулы (5.8), напор, создаваемый колесом, увеличивается с уменьшением удельной быстроходности, если подача насоса и число оборотов остаются неизменными. Следовательно, чем меньше удельная быстроходность, тем меньше требуемое количество ступеней насоса.
По величине удельной быстроходности колеса центробежных насосов разделяются на три отдельные группы (рисунок 5.4).

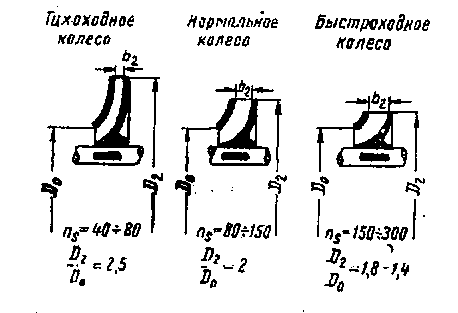

Рисунок 5.4 - Типы рабочих колес центробежного насоса с различной быстроходностью
ns = 40 + 80, D2/Do=2,l + 2,5 — тихоходные центробежные насосы. Эти насосы создают высокий напор при сравнительно небольшой подаче.
ns =80 * 150, D2/D0 =1,8 - 2 — нормальные центробежные насосы.
Пз =150+ 300, D2/D0 = 1,4 - 1,8— быстроходные центробежные насосы. Эти насосы при низких напорах создают большие подачи.
С увеличением ns уменьшается и отношение размеров рабочего колеса D2/D0 . Если значение ns, увеличиваясь, будет больше 300, то насос уже следует относить к типу диагонального (винтового) насоса. Для осевых насосов значение ns получается свыше 650. Поэтому осевые насосы применяют для получения большой производительности при незначительном давлении.
