1. - Шатун;

2. -Эксцентриковая шейка вала; 3 -регулировочное кольцо; 4 - бронзовый вкладыш

Рисунок 4.5 - Эксцентри­ки насоса-дозатора

4.6 Установка длины хода плунжера по требуемой подаче

Для установки требуемой по условиям работы подачи насоса необхо­димо произвести правильную установку длины хода плунжера. Это произво­дится на основании регулировочной характеристики насоса, прилагаемой вместе с паспортом. Регулировочная характеристика представляет собой за­висимость подачи насоса от длины хода плунжера и имеет специфический характер в зависимости от давления нагнетания, давления всасывания, длины и сечения всасывающего и нагнетательного трубопроводов, физических свойств перекачиваемой среды и ряда других факторов.

Прилагаемая к паспорту регулировочная характеристика действительна при условии работы насоса с параметрами, указанными в характеристике и на средах, имеющих аналогичные или близкие с водой физические свойства.

При отличающихся параметрах, а также для более точной установки требуемой подачи в производственных условиях необходимо определить до­полнительную регулировочную характеристику.

Регулировка длины хода плунжера производится следующим образом: ослабив гайку на конце вала, которая на чертеже не показана (см. рисунок 4.4), при помощи стержня необходимо повернуть регулировочное кольцо 3 относительно вала 2, удерживая вал от вращения при помощи ключа. Уста­новив риску регулировочного кольца напротив соответствующего деления шкалы, необходимо затянуть ослабленную гайку.

Построение этой регулировочной характеристики производится сле­дующим образом. По шкале насоса в рабочем диапазоне регулирования по­следовательно устанавливаются значения длины хода плунжера (от S min до S max) через равные промежутки (минимально 4-5 значений) и с помощью мерного бачка и прибора отсчета времени замеряется несколько (8-10) раз соответствующая установленной длине хода плунжера подача, затем вычис­ляется ее среднее значение. По вычисленным средним значениям подач со­ставляется таблица и строится уточненная регулировочная характеристика, по которой в дальнейшем устанавливается нужная подача насоса.

4.7 Определение длины хода плунжера расчетным путем

Теоретическая подача насоса

Q = πd²/4*Sn

где d - диаметр плунжера насоса;

S - длина хода плунжера;

п - частота хода плунжера.

Длина хода плунжера зависит от эксцентриситетов (рисунок 4.5)

S = 2(e±E),

где е - эксцентриситет шейки вала, величина постоянная, определяется путем измерения на валу изучаемого насоса;

Е — var - эксцентриситет, устанавли­ваемый путем поворота регулировочной шайбы на определенный угол φ.

Максимальное значение эксцентриситета соответствует углу φ=0. При повороте на некоторый угол φ эксцентриситет определяется по формуле

E = E_max* cos φ, (4.3)

где E_max - максимальный эксцентриситет, определяется измерением эксцен­тричной шайбы как O₁ - O₂ (рисунок 4.6).

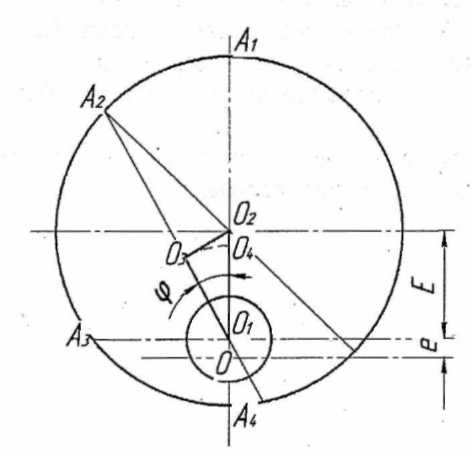

Рисунок 4.6 - Схема к расчету длины хода плунжера

Число ходов плунжера в минуту можно определить, если знать число оборотов двигателя и передаточное число редуктора.

При полном обороте червяка колесо повернется на угол, охватывающий чис­ло зубьев колеса, равное числу заходов червяка. Для полного оборота колеса необходимо z_K/z_Ч оборотов червяка, т.е.

i = n₁/n₂ = z_K/z_Ч

Вывод: Мы овладели методикой подбора режима работы насосов-дозаторов при подаче реагента в нефтеводогазовые или газовые потоки, а также изучили устройство и принцип работы насоса-дозатор НД -2,5 (10).

Уфимский государственный нефтяной технический университет

Кафедра нефтегазопромыслового оборудования

ОТЧЕТ ПРИНЯТ

Оценка ___________

Ст. преподаватель кафедры НГПО

_________________Т.А.Утемисов

^{(подпись и дата)}

ОТЧЕТ

о лабораторной работе №5

на тему: «Определение области применения центробежных насосов по форме лопастей рабочих колес»

по дисциплине «Нефтегазопромысловое оборудование»

Студент гр.ГГ-09-03 Нуртдинова А.Р.

Уфа 2013
