Уфимский государственный нефтяной технический университет
Кафедра нефтегазопромыслового оборудования
ОТЧЕТ ПРИНЯТ
Оценка ___________
Ст. преподаватель кафедры НГПО
_________________Т.А.Утемисов
(подпись и дата)
ОТЧЕТ
о лабораторной работе №4
на тему: «Насос-дозатор для подачи реагента в продукцию скважины»
по дисциплине «Нефтегазопромысловое оборудование»
Студент гр.ГГ-09-03 Нуртдинова А.Р.
Уфа 2013
Цель и задачи лабораторной работы
Цель работы - овладение методикой подбора режима работы насосов-дозаторов при подаче реагента в нефтеводогазовые или газовые потоки, а также изучение устройства и принципа работы насоса-дозатор НД -2,5 (10).
К задачам лабораторной работы относятся:
описание кинематических схем;
разборка и сборка насоса-дозатора НД -2,5 или НД - 10;
эскизирование основных деталей гидравлической части со снятием основных размеров, необходимых для расчета подачи насоса;
вычисление угла поворота регулировочной шайбы для получения необходимой подачи.
4.1 Технические характеристики насосов-дозаторов
В нефтяной промышленности применяются насосы-дозаторы типа НД, выпускаемые по ОСТ 26-06-2003-87, условные обозначения которых включают следующие данные:
НДР 2,5/400 К(Д) 13А(В);
НД 1,0 Р 10/100 К(Д) 13А(В);
НД 1,0 Р 16/63 К(Д) 13А(В);
НД 1,0 Р 25/40 К(Д) 13 А(В);
НД 0,5 Э 63/16 К(Д)13А(В);
НД 0,5 Р 100/10 К(Д) 13А(В).
Здесь НДР - насрс-дозатор с регулированием подачи вручную; Э -дистанционное управление насосом при помощи электропривода; 0,5 или 1,0 - категория точности дозирования в %, которая записывается после букв "НД"; К и Д - индексы, характеризующие материал основных деталей проточной части: К - сталь 12X18Н9Т, Д - сталь 20X13; 1 - индекс, означающий отсутствие рубашки обогрева или охлаждения; 3 - индекс, характеризующий отсутствие подвода охлаждающей, проточной или затворной жидкости к уплотнительному узлу поточной части; А и В - категории исполнения электродвигателя в обычном или взрывозащитном варианте.
4.2 Технологическая схема и оборудование блока реагентов
Блоки реагентов БР-2,5М и БР-10 предназначены для приготовления и дозированного ввода деэмульгаторов и ингибиторов коррозии в трубопровод. Оба блока по принципиальной схеме не отличаются друг от друга. Технологическая схема блока реагентов приведена на рисунке 4.1. Блоки БР-2,5М и БР-10 представляют собой сборочные узлы с комплектующими изделиями трубопроводной обвязки, смонтированные на раме. Блок содержит емкость для подготовки и хранения химического реагента объемом V=l м3, внутренняя полость которой связана с атмосферой через канал воздушника, снабженного огневым предохранителем. Она разделяет блок на два отсека - технологический и отсек щитка контроля и автоматики. В технологическом отсеке смонтирован шестеренный насос НШМ5-25-4/4, поддерживающий необходимый уровень химреагента в емкости. Технологическая схема предусматривает непрерывное дозирование реагента по схеме «емкость-насос-емкость» для предотвращения загустевания реагента за счет перемешивания нагретой и холодной частей. Для подачи химреагента в технологические трубопроводы имеются три насоса-дозатора типа НД1,0 2,5/40 Д13В (Q=2,5 л/ч, Р=4 МПа).
Емкость технологическая снабжена электронагревателем для подогрева реагента, двумя датчиками предельного уровня ДПУ-1М6 и трубопроводной обвязкой. Для визуального контроля уровня жидкости установлен указатель уровня кранового типа.
Кроме технологического электронагревателя, для обогрева каждого отсека с целью обеспечения нормальной работы приборов местной автоматики установлен взрывозащищенный электронагреватель. Вентилятор осуществляет вытяжную вентиляцию технологического отсека.

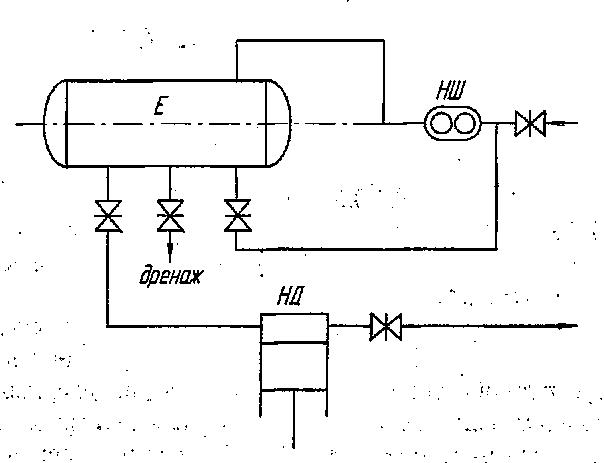

Рисунок 4.1 - Технологическая схема блока реагентов
Насосы-дозаторы серии НД являются одноплунжерными горизонтальными насосами простого действия с подачей, регулируемой вручную при остановленном электродвигателе.
Насосы-дозаторы предназначаются для объемного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с концентрацией неабразивной твердой фазы до 10 % по весу, с кинематической вязкостью до 1500 сСт, при температуре до +200 °С в технологических процессах химической, нефтяной, газовой, теплоэнергетической, пищевой и других отраслей народного хозяйства. Область применения насосов-дозаторов определяется стойкостью материала проточной части насоса (стали Х18Н9Т), а также стойкостью материала уплотнительных устройств по отношению к действию перекачиваемой жидкости. Температура дозируемых насосами жидкостей при заводских резиновых уплотнениях не должна превышать +80 °С, при уплотнениях из фторопласта +200 °С. При использовании уплотнений из фторопласта давление нагнетания не должно превышать 10 МПа.
