2.5 Тестер блоків живлення

Тестер визначає справність і надійність ATX. BTX і ITX сумісних блоків живлення. Призначений для амбітних користувачів, а також для швидкої функціональної перевірки. Бувають звичайні та з LCD дисплеєм. LCD дисплей відображає стан напруги живлення на виході роз'ємів, а також результат покажуть світлодіодні лампочки.

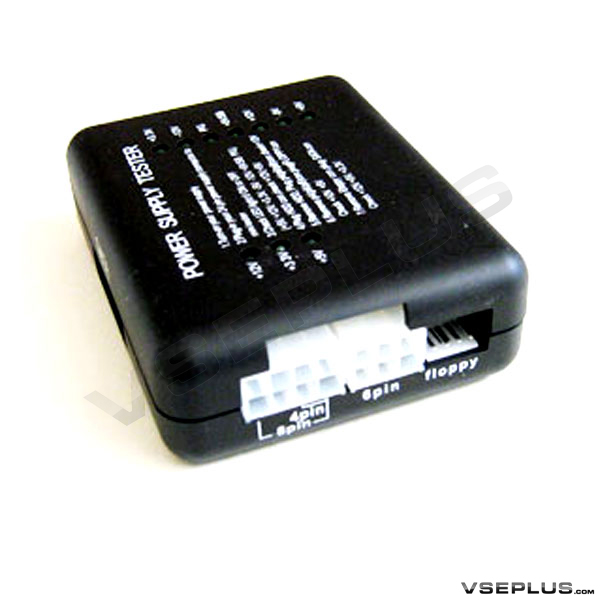

Мал. 2.8 Тестори блоків живлення звичайний та з LCD дисплеєм

Спосіб тестування:

Підключити джерело живлення в 24-х контактний роз'єм, а випробовуване живлення у відповідне гніздо тестера. При досягненні випробувальних параметрів звучить сигнал і на дисплеї будуть відображені необхідні і фактичні показники напруги. Якщо параметри не були досягнуті чи були не в нормі, то пролунає довгий сигнал і буде мерехтлива запис на екрані дисплея. Пристрій призначений тільки для тестування. Не можна залишати його підключеним до джерела живлення без нагляду. Це може призвести до нагрівання і, можливо, пошкодження джерела живлення.

Тестори блоків живлення відрізняються від мультиметра тим що вони простіші в використанні але не такі точні.

ОХОРОНА ПРАЦІ

Загальні положення

До обслуговування, ремонту та наладки ЕОМ допускаються учні, які пройшли медичний огляд, первинний інструктаж з безпеки життєдіяльності та перевірку знань з охорони праці та пожежної безпеки. Забороняється допускати осіб, молодших 18 років, до самостійних робіт в електроустаткуванні та на електрообладнанні під час профілактичного обслуговування, налагодження, ремонту ЕОМ.

До самостійних робіт з обслуговування, налагодження, ремонту ЕОМ допускаються особи, які мають кваліфікаційну групу з електробезпеки не нижче ІІІ.

Небезпечними і шкідливими виробничими факторами під час роботи на персональному комп’ютері є:

а) фізичні:

• підвищені рівні електромагнітного випромінювання;

• підвищені рівні рентгенівського випромінювання;

• підвищені рівні інфрачервоного випромінювання;

• підвищені рівні статичної електрики;

б) психофізіологічні:

• напруга зору;

• напруга уваги;

• інтелектуальні навантаження;

• монотонність праці;

• великий обсяг інформації, оброблюваної в одиницю часу.

Площа на одне робоче місце з персональним комп’ютером для дорослих користувачів повинна складати не менш 6 м2, а обсяг не менш 20 м3.

Забороняється проводити ремонт у персональних комп’ютерах безпосередньо в робочих, навчальних і дошкільних приміщеннях.

Стосовно світлового прорізу робочі місця з персональних комп’ютером повинні розташовуватися так, щоб природне світло з боку переважно ліворуч.

Тривалість безперервної роботи з персональним комп’ютером без регламентованих перерв не повинна перевищувати 2 години.

Інструкція є обов’язкова для виконання учнями, учителями, керівниками навчальних закладів.

Вимоги безпеки перед початком обслуговування, ремонту та наладки ЕОМ

Перед початком роботи електромеханік з ремонту та обслуговування лічильно-обчислювальних машин зобов’язаний:

• оглянути й упорядкувати робоче місце;

• відрегулювати освітленість на робочому місці, переконатися в достатній освітленості, відсутності відображень на екрані, відсутності зустрічного світлового потоку;

• перевірити правильність підключення устаткування до електромережі;

• переконатися в наявності захисного заземлення і підключення екранного провідника до корпуса процесора;

• протерти спеціальною серветкою поверхню екрана і захисного фільтра;

• переконатися у відсутності дискет у дисководах процесора ЕОМ;

• перевірити правильність розташування елементів комп’ютера з метою виключення незручних поз, тривалих напруг відповідно до вимог ергономіки.

• перевірити стан шнура та вилки.

• перевірити справність вимикачів та інших органів управління ЕОМ.

• перевірити наявність та стан захисного екрана на дисплея.

За виявлення будь-яких несправностей ЕОМ забороняється вмикати, слід негайно повідомити учителя. При включенні ЕОМ електромеханік з ремонту та обслуговування лічильно-обчислюваних машин зобов’язаний дотримувати наступної послідовності включення устаткування:

• блок живлення;

• периферійні пристрої (принтер, монітор, сканер і ін.);

• системні блоки (процесор).

Оглянуту засоби захисту та інструменти; у разі виявлення пошкодження терміново замінити. Забороняється користуватися пошкодженими засобами та інструментами.

Вимоги безпеки під час обслуговування, ремонту та наладки ЕОМ

Електромеханік з ремонту та обслуговування лічильно-обчислювальних машин під час роботи зобов’язаний:

• виконувати тільки ту роботу, що йому була доручена та з якої він проінструктований;

• тримати в порядку і чистоті робоче місце

• за необхідності припинення роботи на якийсь час коректно закрити всі активні задачі;

• виконувати санітарні норми і дотримувати режими роботи і відпочинку;

• під час роботи з текстовою інформацією вибрати найбільш фізіологічний режим представлення чорних символів на білому тлі;

• дотримувати від очей до екрану у межах 60-80 см.

Електромеханіку з ремонту та обслуговування лічильно-обчислювальних машин під час роботи забороняється:

• виконувати обслуговування, ремонт та налагодження ЕОМ;

• безпосередньо на робочому місці користувача ЕОМ;

• зберігати біля відео терміналу та ЕОМ папери, дискети, інші носії інформації, запасні блоки, деталі, якщо технічне налагодження;

• відключати захисні пристрої, самовільно змінювати конструкцію та склад ЕОМ, обладнання або його технічне налагодження;

• працювати з відео терміналами, в яких під час роботи з’являються характерні сигнали, нестабільне зображення на екрані;

• працювати на матричному принтері зі знятою (ледь піднятою) верхньою кришкою;

• з’єднувати та роз’єднувати кабелі при підключеній напрузі;

• доторкатися до задньої панелі системного блоку (процесора) при включеному живленні;

• переключати інтерфейсні кабелі периферійних пристроїв при включеному живлені;

• захаращувати верхні панелі пристроїв паперами і сторонніми предметами;

• закривати робоче місце папером, щоб не допустити

• нагромадження органічного пилу;

• виключати живлення під час виконання активної задачі;

• робити часті переключення живлення;

• допускати попадання вологи на поверхню системного блоку (процесора),

• монітора, на робочу поверхню клавіатури, дисководів, принтерів та інших пристроїв;

• робити розкриття і ремонт устаткування.

Монтаж, обслуговування та налагодження ЕОМ, заміна деталей, блоків повинна здійснюватись тільки уразі повного відключення живлення.

У тому випадку, коли монтаж, обслуговування та налагодження ЕОМ, заміна деталей, блоків при відключеному живленні неможливі, виконання цих робіт можлива лише за виконання наступних вимог:

• обладнання, допоміжна апаратура та прилади повинні бути заземленими;

• роботи виконуються не менш ніж двома працівниками;

• працівник повинен виконувати роботи інструментом з заізольованими ручками, стоячи на діелектричному килимку, або бути в діелектричному взутті.

Під час виконання ремонтних робіт слід користуватись електроінструментом, напруга живлення якого не перевищує 36 В.

Особам, які виконують ремонтні роботи, забороняється працювати в наручному годинникові, що має металевий браслет.

Ремонтувати або налагоджувати відеотермінали під напругою дозволяється тільки однією рукою, уникаючи доторкувань до струмопровідних частин відеотермінала.

Перед зміною кінескопа, блоків та деталей відеотермінала, а також передпідключення вимірювальної апаратури (за винятком випадків перевірки напруги або осцилограм за допомогою спеціальних щупів), необхідно відключити живлення відеотермінала і за допомогою інструмента з заізольованими ручками зняти залишковий заряд з конденсаторів фільтрів вирівнювачів та другого анода кінескопа.

Ремонт відеотермінала без фільтра, а також всі види робіт з відкритим кінескопом повинні проводитися в захисних окулярах або масці.

Промивання та знежирювання деталей, блоків, плат повинно проводитися за допомогою етилового спирту або спеціальних негорючих промивних рідин у ємності, виготовленій із матеріалів, які не утворюють іскор.

Промивання та знежирювання деталей, блоків, плат повинно проводитися в окремому приміщенні в спеціально облаштованих шафах з місцевою витяжною вентиляцією у вибухово-пожежобезпечному виконанні за швидкістю руху повітря в робочій зоні 0,7 м/хв 3.2.11. Промивати, знежирювати деталі, блоки, плати дозволяється тільки за працюючої вентиляції, за наявності у приміщенні протипожежних засобів. На дверях такого приміщення повинні бути знаки: "Заборонено користуватися відкритим вогнем" та "Заборонено палити".

Зберігання рідин, які використовуються для промивання, на робочому місці дозволяється тільки у кількості, необхідній на протязі робочої зміни, в металевій закритій тарі з металу, який не утворює іскор, у вогнестійкій шафі, облаштованій витяжною вентиляцією. Зливання відходів промивання повинно проводитися в спеціальні резервуари, які б забезпечували вибухо- та пожарне пожеже безпечне зберігання.

Пусту тару необхідно звільняти від залишків промивних рідин шляхом промивання гарячою водою зі спеціальними миючими засобами.

Працівники, які виконують обслуговування, ремонт та налагоджування ЕОМ, забороняється:

• працювати поблизу відкритих струмопровідних частин (крім випадків, зумовлених пунктами 3.2.3 та 6.2.5);

• залишати без нагляду включеним у мережу живлення обладнання, прилади, які використовуються;

• залишати на приладах, обладнанні запобіжники, з'єднувачі, повід, залишки флюсу, припою;

• розміщувати на одному робочому місці два або більше включених у мережі живлення відеотермінали зі знятими футлярами;

• проводити в середині відеотермінала операції, які проводяться тільки двома руками, безпосереднього вимкнення відеотермінала з мережі живлення та зняття залишкових зарядів з конденсаторів фільтрів вирівнювачів і другого анода кінескопа.

Вимоги безпеки по закінченні обслуговування, ремонту та наладки ЕОМ

По закінченню роботи електромеханік з ремонту та обслуговування лічильно-обчислювальних машин зобов’язаний дотримувати наступної послідовності вимикання обчислювальної техніки:

• зробити закриття всіх активних задач;

• виконати паркування голівки твердого диска, що зчитує, (якщо непередбачено автоматичне паркування голівки);

• переконатися, що в дисководах не має дискет;

• виключити живлення системного блоку (процесора);

• виключити живлення всіх периферійних пристроїв;

• відключити блок живлення.

Вимоги безпеки в аварійних ситуаціях

Електромеханік з ремонту та обслуговування лічильно-обчислювальних машин зобов'язаний:

- у разі виявлення людини,що потрапила під напругу негайно звільнити її від дії струму шляхом відключення електроживлення і до прибуття лікаря подати потерпілому долікарську допомогу;

- у будь-яких випадках збою в роботі технічного устаткування або програмного забезпечення негайно викликати представника інженерно-технічної служби експлуатації обчислювальної техніки;

- у випадку появі різі в очах, різкому погіршенні видимості-неможливості сфокусувати погляд або навести його на різкість, появи болю в пальцях і кістках рук, посиленні серцебиття негайно залишити робоче місце, повідомити про це керівника робіт і звернутися до лікаря;

- при загоранні устаткування відключити живлення і вжити заходів щодо гасіння пожежі за допомогою вуглекислого або порошкового вогнегасника, викликати пожежну команду і повідомити про подію керівника робіт.

У випадку відключення електроживлення припинити роботу і доповісти керівникові. Заборонено самостійно з'ясовувати й усувати причину відключення електроживлення. Пам'ятайте, що напруга може так само зненацька з'явитися.

У випадку виникнення пожежі гасити електроустаткування лише вуглекислотним або порошковими вогнегасниками.

ВИСНОВОК

Комп'ютер - це універсальна технічна система, спроможна чітко виконувати визначену послідовність операцій певної програми. Персональним комп'ютером (ПК) може користуватись одна людина без допомоги обслуговуючого персоналу. Взаємодія з користувачем відбувається через багато середовищ, від алфавітно-цифрового або графічного діалогу за допомогою дисплея, клавіатури та мишки до пристроїв віртуальної реальності.

Тестування і діагностика є необхідним аспектом при розробці й обслуговуванні обчислювальних мереж.

Програмні й апаратні рішення для аналізу й моніторингу LAN/WAN мереж надають повну інформацію про роботу всієї мережі, усунення несправностей і превентивного керування. Портативні аналізатори дозволяють мережним фахівцям і інженерам одержувати докладні дані про роботу локальних, бездротових, віртуальних і глобальних мереж. Повна серія портативних тестерів мережі дозволяє передовим фахівцям швидко усувати проблеми на лінії, кабелях і з'єднанні.

Програми аналізу, діагностики і тестування ПК дозволяють отримати безліч необхідної і корисної інформації для комп'ютера. Наприклад, про актуальні версії драйверів і чи встановлені останні з них на вашому ПК, про появу оновлень для різних пристроїв з прямими посиланнями на сайти розробників, поради щодо підвищення продуктивності роботи комп'ютера і багато іншого.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1) Скотт Мюллер «Модернизация и ремонт ПК», 11-е издание, издательский дом «Вильямс», М 2000.

2) С.В.Симонович «Вы купили компьютер», М 2000.

3) Hard и Soft N5, Май 1995

4) Ахметов К.И. «Курс молодого бойца», 1997.

5) Фигурнов В.Э. IBM PC для пользователя. Изд.7-е, переработанное и дополненное.- М.: ИНФРА - М, 1999.

6) http://rnd-group.ru/products/flukenetworks/infonetworks/monitorportable/

7) http://adp.1gb.ru/KATALOG/FLUKE/

8) http://www.icsbaltica.ru/flukenetworks/index.php

9) http://www.landata.ru/way/199542.html

10) http://www.datatelecom.ru/equipment/manufactured/fluke_network.html

11) http://www.katharsis.ru/main.asp?type=Fluke
