Желінің негізгі элементтері
Сымсыз желінің құрылысы үшін сымсыз адаптер, және антенналардың нүктелері пайдаланылады
Сымсыз адаптер ( 1 .2 сурет) Сымсыз адаптер - PCI, PCMCI, Compact Flash, USB 2.0 и USB 3.0.компьютерге немесе ноутбукка осы интерфейстер арқылы қосылған өзіндік бір құрылым болады. Wi - Fi- адаптер өткізгіш желідегі желілік карта сияқты сол қызметті атқарады. Ол сымсыз желіге пайдаланушының компьютерінің қосуы үшін қызмет етеді. Барлық қазіргі ноутбуқ, нетбуктар, ұтқыр телефондар, планшеттер, смартфондар, КПК және электрондық кітаптарда WiFi сымсыз желілерге қосыла алады.

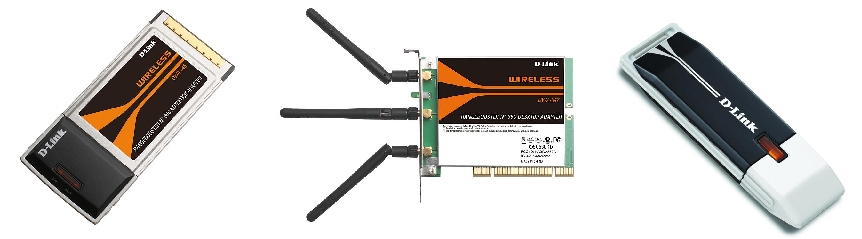

1.2. Сурет Сымсыз адаптерлер
Сымсыз желіге кіру мүмкіндігі үшін адаптер басқа адаптерлермен байланыс орната алады. Мұндай желі сымсыз бір рангты желі немесе Ad Hoc деп аталады. Адаптер сонымен қатар арнайы құрылым арқылы кіру нүктесімен байланысты орната алады. Мұндай режим инфрақұрылымды деп аталады.
Қосудың қиюының талғамы үшін адаптер Ad Hoc режимінің игерушілігіне немесе инфрақұрылым бапталуы тиісті
Рұқсат алудың(Access Point) (1.3 сурет) нүктесі өзімен автономиялы модульты құрылған микрокомпьютер және қабылдауыш-таратқыш құрылыммен ұсынады. Рұқсат алудың нүктесінің әрекеттестік және айырбас ақпаратпен сымсыз адаптерлердің арасында жүзеге асады, сонымен қатар желінің өткізу сегментімен байланыста болады. Ақырында, рұқсат алудың нүктесі коммутатордың рөлін сымсыз желіде ойнайды.

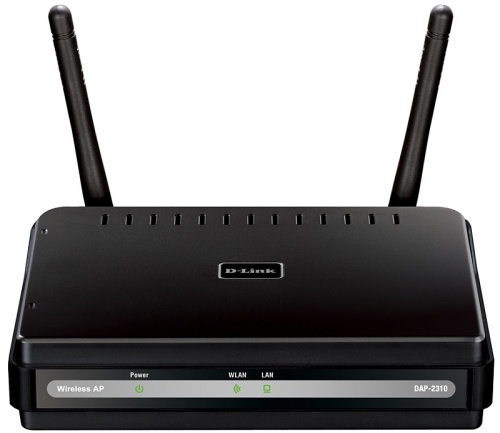

1.3. Сурет Рұқсат нүктесі
Рұқсат нүктесі(uplink port) әдеттегі өткізгіш желіге қосылған желілік интерфейскеи ие. Бұл интерфейс арқылы рұқсат нүктесінің құрылымдарын жүзеге асыруға болады..
Сымсыз желінің жұмысының алшақтығын көбейту үшін және сигнаолдарды қабылдауда WiFi-антенналар қолданылады. Антенналар бөлмелі және көшедағы үлгіде болады және рұқсат алудың нүктелеріне арнаулы тіркеуіштердің көмегімен қосыла алады.
1.4. Сурет Антенна
D-Link сымсыз құрылғы компаниясының сипаттамасын Б қосымшасынан табуға болады.
Рұқсат алудың нүктесі как сымсыз клиенттің(рұқсат алудың нүктесінің негіздік режимі) қосуы үшін, олай және рұқсат алудың сырттың нүктелерімен әрекеттестік үшін бөл- аудың құрылысы үшін пайдаланылу біледі. Бұл үшін ара нүктелер рұқсат алудың жүзеге асыр- жұмыстың арнаулы режимдері: сымсыз көпірдің режимі болу біледі, соның ішінде WDS(Wireless Distribution System) технологиясының, сымсыз клиент және қайталауыш.
Сымсыз желіде беріліс ортасы бөлінген болып табылады. Қабылдағыш станция бірнеше таратушы станциялардың жұмыс диапазонында сигналдарды қабылдай алады. Бекет-қабылдағыш күтудің(Service Set IDentifier, SSID) зонасының идентификаторын ал- белгінің және қасқайту- фильтрлеуі үшін пайдаланады,
Күту зонасы деп (Service Set, SS) сымсыз желімен қосылуын қамтамасыз ететін логикалық топтық құрылғыларды айтамыз. SSID идентификаторы шын мәнінде сымсыз желі болып табылады.
IEEE 802.11 қалыбы сымсыз аудың үш негіздік топологиясын: анықтайды:
Independent Basic Service Set (тәуелсіз базалық қызмет ету зонасы, IBSS);
Basic Service Set (қызмет етудің базалық зонасы BSS);
Extended Service Set (кеңейтілегн қызмет ету зонасы ESS).
Тұспалсыз рұқсат алудың нүктесінің қолданысымен, әрекеттесетін компьютерлер күтудің тәуелсіз негіздік зонасымен атайды (IBSS).
Күтудің(Basic Service Set, BSS) негіздік зонасы - сол бекеттің тобының бір сыртпен ша сымсыз байланысқа арқылы рұқсат алудың нүктесімен байланыста-. Рұқсат алудың нүктесі Ethernet- портына ие, қызмет ету базалық зонасы арқылы реттегіш жүйеге қосыла алады. (distribution system, DS). Реттегіш жүйе арқылы бірнеше қызмет етудің базалық қосылуы кызмет етуді кеңейтеді. (Extended Service Set, ESS).
Сымсыз құрылымның жұмысының толық түсінушілігі үшін келесі тарауға айналамыз.
