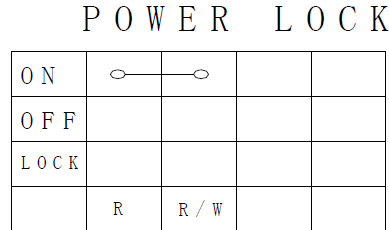

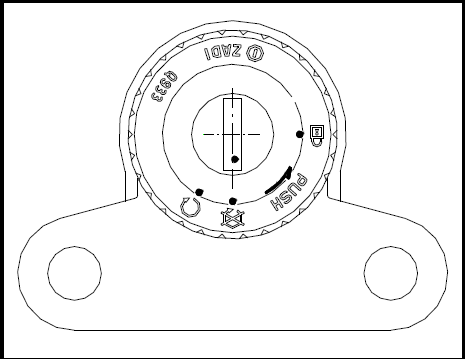

Главный переключатель
Осмотр
Снимите передний защитный щиток
Снимите соединение ведущего провода главного переключателя
Осмотрите открытость зажима соединения
Замена главного переключателя
Снимите передний защитный щиток
Снимите болт крепления, снимите неподвижный держатель главного переключателя
Снимите болт крепления, замените главный переключатель.

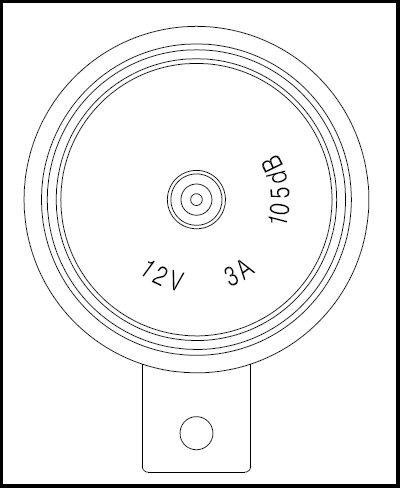

Гудок
Осмотр
Снимите электрокабель гудка
После подсоединения гудка к аккумулятору звучание станет лучше.

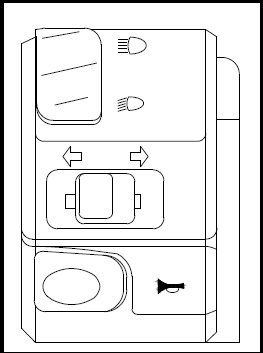

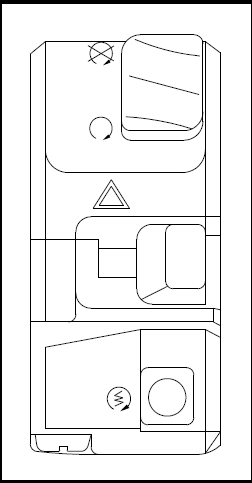

Переключатель рычага управления
Переключатель делится на:
переключатель накаливания
переключатель стартера
переключатель направления
переключатель гудка
переключатель погашения
переключатель сигнализации

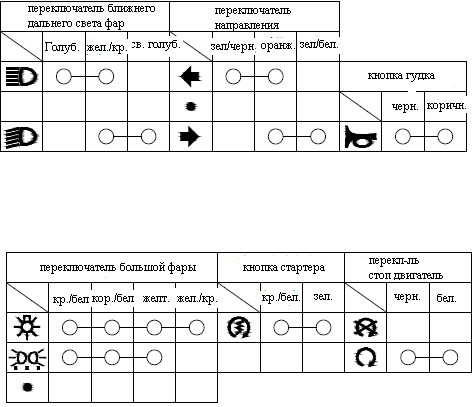

Принципиальная схема соединительного провода
Осмотр и уход за кузовом

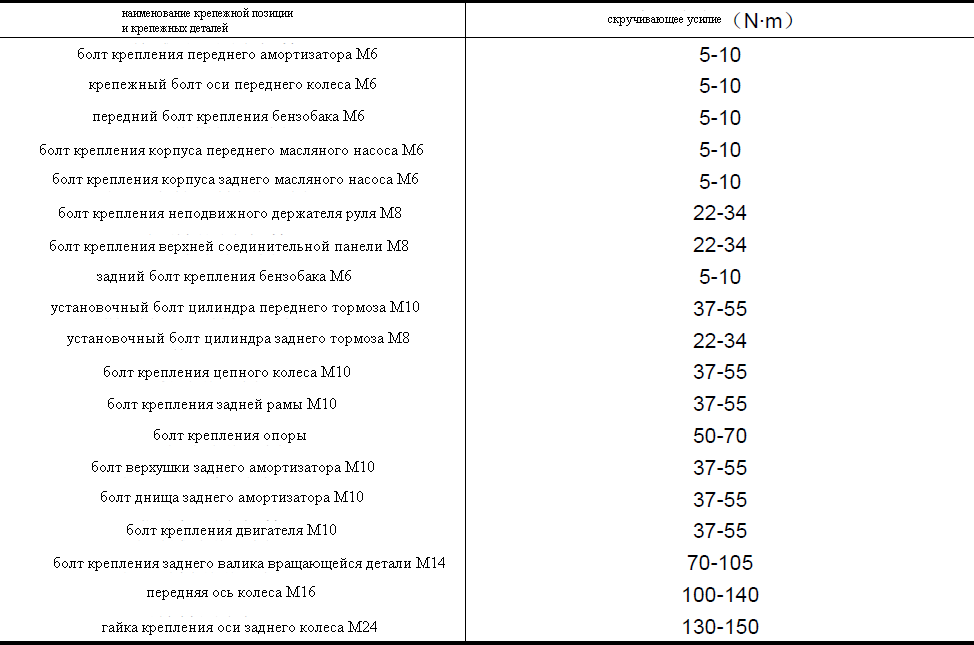

Крепежные детали кузова и скручивающая сила
Тормоз
Инструкция по эксплуатации 5.1
Диагностика неисправностей 5.2

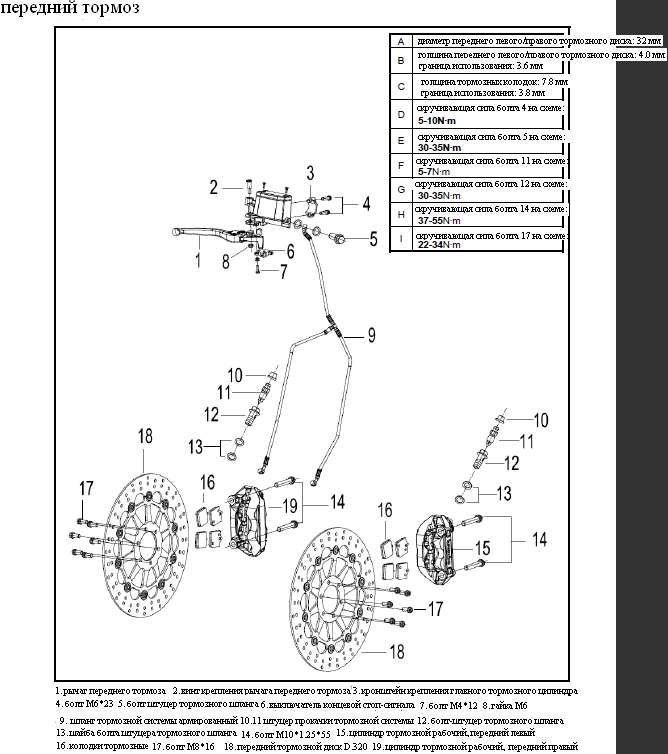

Передний тормоз 5.3

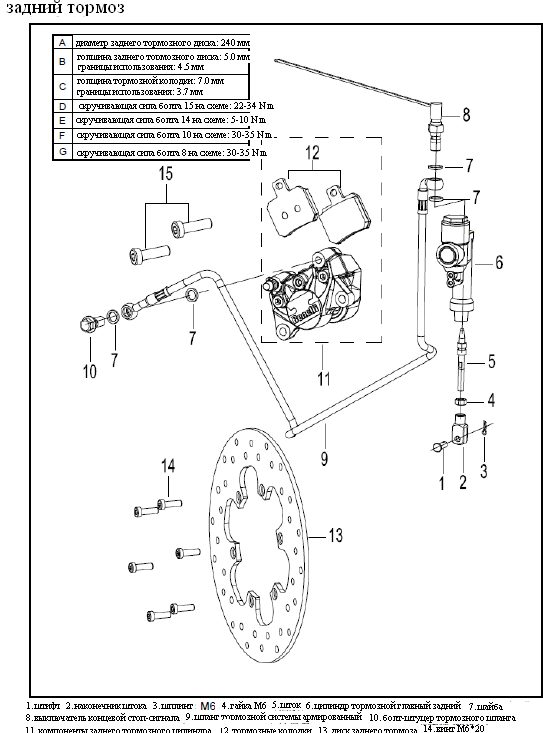

Задний тормоз 5.4

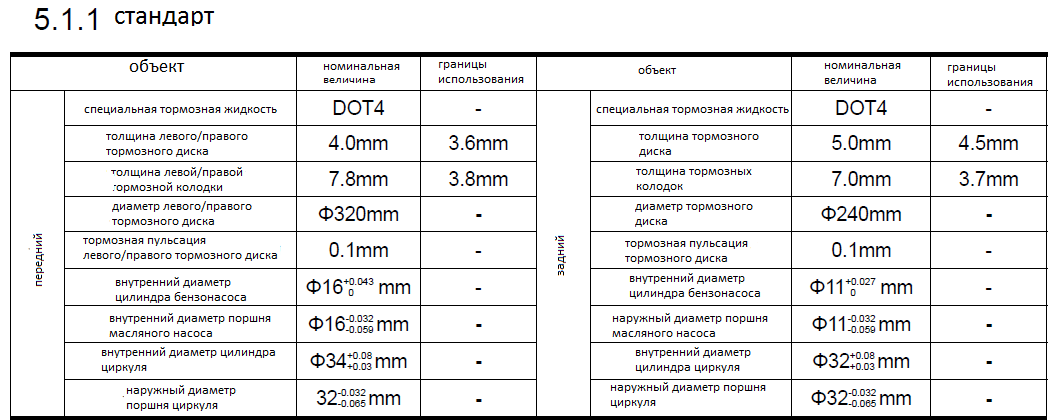

Инструкция по эксплуатации
Важные моменты, на которые следует обратить внимание при операциях
Обратите внимание:
Грязный тормозной диск или защитная подушка могут понизить тормозное усилие. Используйте высококачественное тормозное обезжиривающее средство для того, чтобы прочистить грязный тормозной диск.
Проверьте тормозную систему посредством использования тормозного рычага управления и педали.
Переливающаяся тормозная жидкость может нанести вред фокусировке техники и лаковой поверхности, также может нанести ущерб резиновым деталям. Не важно в какое время, когда вы снимаете крышку масленки, нужно быть осторожнее. Прежде всего убедитесь, какой уровень у тормозной жидкости в маслёнке.
Ни в коем случае нельзя помещать в масленку такие вещи, как глина, вода и т.д.
Во время ремонта используйте в герметичном резервуаре тормозную жидкость DOT4. Не следует мешать ее с другими жидкостями, потому что они не могут взаимно сосуществовать.
*Прежде чем отправляться в путь, прежде всего проверьте тормоз *
5.1.2 Величина скручивающей силы
Фиксация оси переднего колеса 100-140N·m
Установочный болт левого переднего тормозного цилиндра 37-55N·m
Установочный болт правого переднего тормозного цилиндра 37-55N·m
Гайка крепления оси заднего колеса 130-150N·m
Установочный болт заднего тормозного цилиндра 22-34N·m
5.2 Диагностика неисправностей
5.2.1 технические характеристики тормоза не удовлетворяют
1. тормоз отрегулирован неисправно
2. износ компонентов тормозных колодок, тормозных дисков
3. неисправность установки компонентов тормозных колодок
4. загрязнение тормозных дисков и элементов тормозных колодок
5.2.2 Реакция тормоза медленная, рычаг управления зажат
1. тормоз отрегулирован неисправно
2. износ компонентов тормозных колодок, тормозных дисков
3. неисправность установки компонентов тормозных колодок
5.2.3 Тормоз издает странный звук
1. В гидравлической системе есть воздух
2. В гидравлической системе есть утечка
3. загрязнена тормозная педаль/диск
4. износ герметизации поршня циркуля
5. износ тормозной педали/диска
6. загрязнение циркуля
7. циркуль не может нормально скользить
8. недостаточно тормозной жидкости
9. закупорка канала тормозной жидкости
10. поршень циркуля изогнут/поврежден
11. поршень главного цилиндра изогнут/поврежден
12. поршень главного цилиндра загрязнен
13. тормозной рычаг/педаль изогнут
5.2.5 тормоз зажат или растянут
1. педаль тормоза/диск загрязнен
2. отклонение колеса
3. в месте стыковки тормозного шланга закупорка или несвобода
4. тормозной диск изогнут/поврежден
5. циркуль не может нормально скользить
5.2.6. Тормозное сопротивление
1. тормозная педаль/диск загрязнен
2. отклонение колеса
3. износ тормозной педали/диска
4. тормозной диск изогнут/поврежден
5. циркуль не может нормально скользить
5.2.7 тормозной рычаг/диск – твердые
1. в тормозной системе закупорка/несвобода
2. поршень цилиндра прилипает/изношен
3. циркуль скользит необычно
4. в жидкостной трубе тормоза закупорка/несвобода
5. герметичная прокладка поршня циркуля изношена
6. поршень главного цилиндра прилипает/изношен
7. тормозной рычаг/педаль изогнут
