    1. Подготовительные материалы

При проведении операций обратите внимание на следующие вопросы

Демонтажная площадка должна находиться на расстоянии от источников огня

При установке следует затягивать болты и гайки в соответствии с определенным моментом затяжки.

При проведении осмотра убедитесь, что все узлы и детали установлены правильно.

Подготовительная база

Крутящий момент

Передний болт крепления бензобака 22-37N·m

Задний болт крепления бензобака 5-10 N·m

Болт крепления переднего кронштейна топливного бака 5-10 N·m

Болт крепления топливного насоса 5-10N·m

Болт крепления датчика уровня топлива 5-10N·m

    1. Диагностика неисправностей

      1. Уменьшение объема бензина

􀁺 Расход ресурсов бензина

􀁺 Утечка бензина

    1. Топливный бак

      1. Демонтаж

Снимите заднее и переднее сиденье

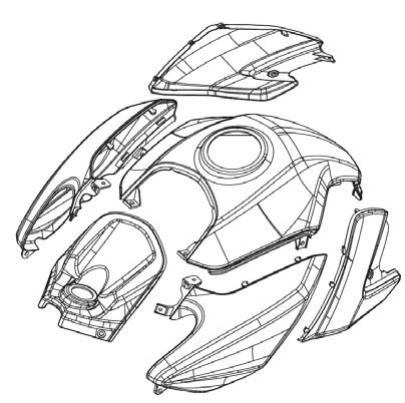

Снимите с топливного бака покрытие

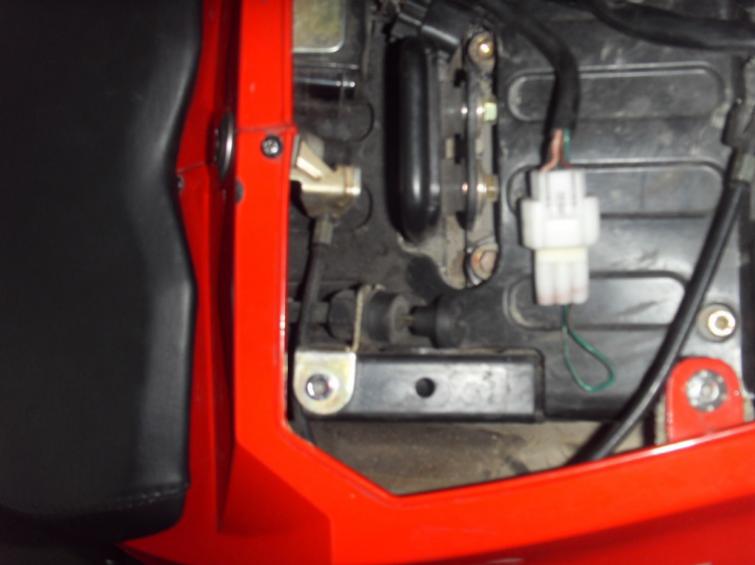

Снимите передний болт крепления топливного бака

Снимите масляный рукав высокого давления

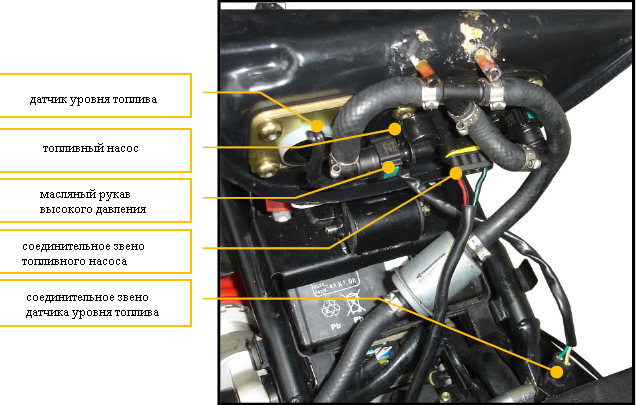

Снимите соединительное звено топливного насоса

Снимите соединительное звено датчика уровня топлива

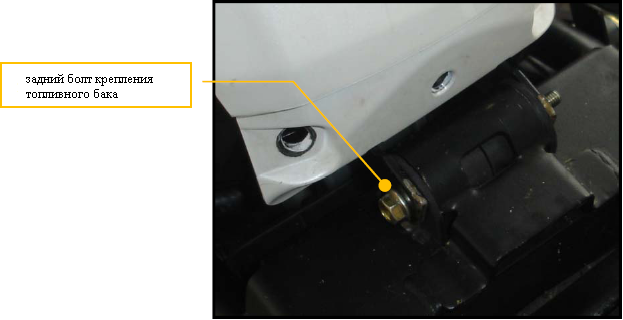

Снимите задний болт крепления топливного бака

Снимите топливный бак с рамы

9.3.1 Установка

Проведите операцию по установке в порядке, обратном разборке

Крутящий момент при установке

Передний болт крепления бензобака 22-37N·m

Задний болт крепления бензобака: 5-10 N·m

Болт крепления переднего кронштейна топливного бака 5-10 N·m

Болт крепления топливного насоса 5-10N·m

Болт крепления датчика уровня топлива 5-10N·m

  1. Монтаж/демонтаж двигателя

Подготовительные материалы 10.1

Монтаж/демонтаж двигателя 10.2

10.1 Подготовительные материалы

При операциях обратите внимание на вопросы:

Демонтажная площадка должна находиться на расстоянии от источников огня

При установке следует затягивать болты и гайки в соответствии с определенным моментом затяжки.

При проведении осмотра убедитесь, что все узлы и детали установлены правильно

Момент затяжки:

Болт рычага переключения передач: 10N.m

Боли крепления двигателя: 50N.m

10.2 Демонтаж двигателя

Надежно подоприте ТС, сделайте так, чтобы заднее колесо мотоцикла было оторвано от земли.

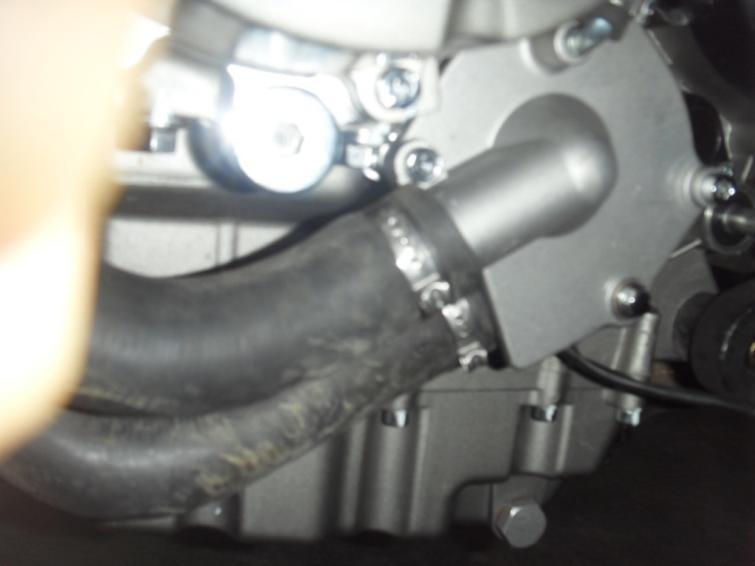

Ослабьте хомут на отверстии входа/выхода воды водного насоса двигателя, снимите водопровод для охлаждения. Выпустите охлаждающую жидкость.

Снимите переднее, заднее сиденье

Поместите ключ в замок щитка, путем вращения по часовой стрелке откройте замок щитка.

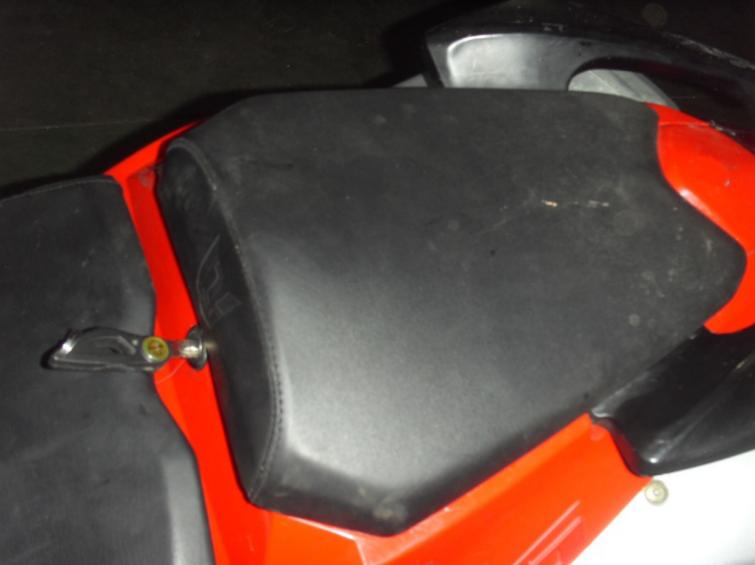

Правой рукой ослабьте заднюю часть заднего сиденья, тяните его вверх и назад

Снимите заднее сиденье.

Демонтаж переднего сиденья

Снимите заднее сиденье

Потяните трос переднего сиденья

Левой рукой ослабьте заднюю часть переднего сиденья, тяните переднее сиденье вверх и назад.

Снимите переднее сиденье

Обратите внимание

Перед установкой переднего сиденья убедитесь в том, что ограничители с левой и правой стороны установлены на своих местах.

Демонтаж топливного бака

Смотрите п. 9.3.1 демонтаж топливного бака

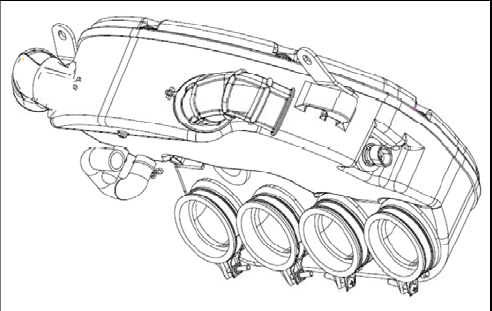

Снимите воздушный фильтр

Снимите болт крепления воздушного фильтра

Снимите хомут воздушного фильтра

Снимите соединительное звено датчика температуры входящего воздуха.

Отсоедините резиновую трубку сапуна и отдушину крышки цилиндра.

Снимите воздушный фильтр

Обратите внимание

Во время установки воздушного фильтра дроссель шагового двигателя должен быть установлен на соответствующую позицию.

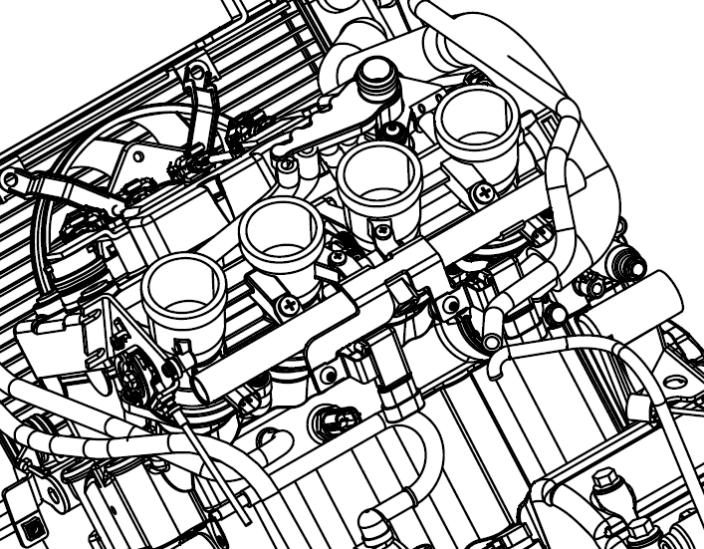

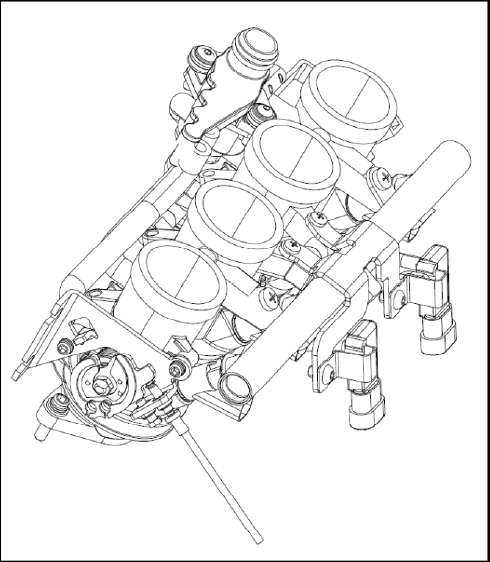

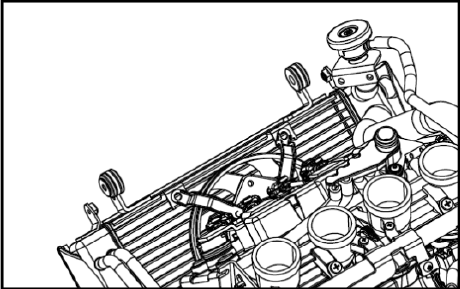

Демонтаж дросселя

Снимите трос дроссельной заслонкой 1, трос управления дроссельной заслонкой 2

Снимите 4 хомута дросселя, снимите в порядке 1-2-4-3.

Снимите соединительное звено датчика воздушного давления

Снимите соединительное звено форсунки

Снимите соединительное звено датчика положения заслонки

Снимите соединительное звено шагового двигателя холостого хода

Снимите резиновую трубу десорбции углерода

Снимите трубу входа масла

Снимите дроссель

Обратите внимание:

Убедитесь, что трос управления дроссельной заслонкой 1, трос управления дроссельной заслонкой 2 установлены правильно.

После того, как дроссель будет установлен правильно убедитесь, что соединительное звено маслопровода установлено на соответствующую позицию и там нет утечки.

Убедитесь, что соединительное звено электронного блока установлено на соответствующую позицию.

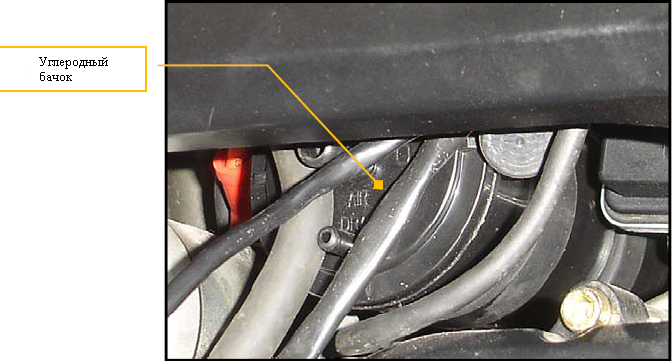

Снимите углеродный бачок

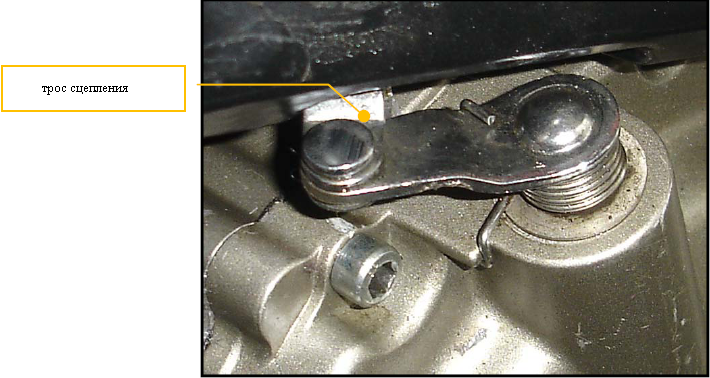

Снимите трос сцепления

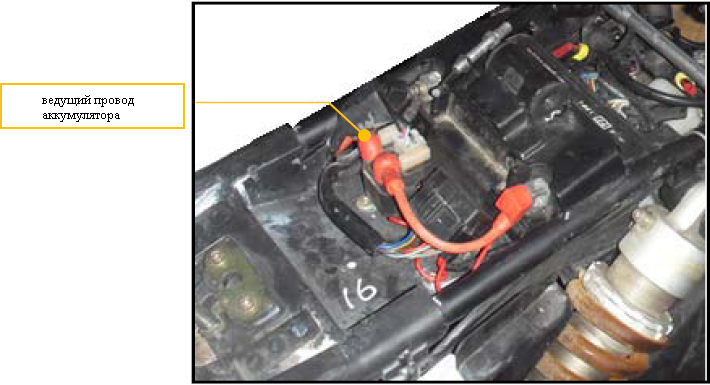

Отключите ведущий провод аккумулятора, снимите провод запуска мотора и провод металлизации, снимите соединительное звено высокого давления, выпрямитель, гудок, соединительное звено переключателя температуры выхода воды.

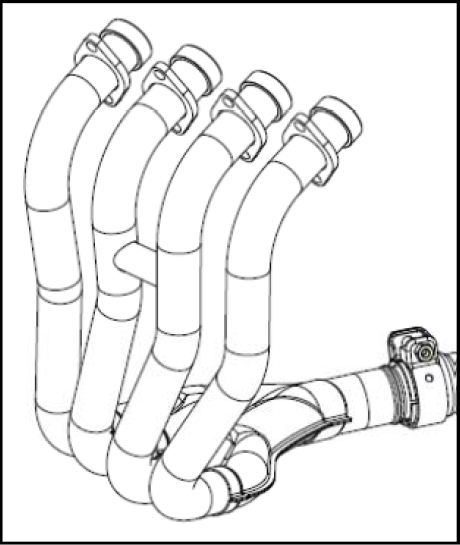

Снимите передний сектор выхлопной трубы глушителя

Снимите отверстие подачи воды радиатора, водный бак, отключите соединительное звено переключателя вентилятора

Отключите датчик положения коленвала, соединительное звено переключателя нейтральной передачи.

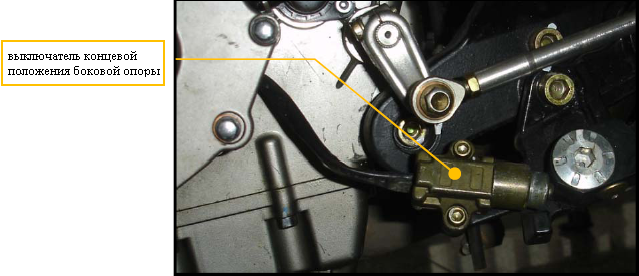

Отключите соединительное звено выключателя концевого положения боковой опоры, снимите выключатель концевой положения боковой опоры.

Снимите качающееся плечо рычага переключения передач, снимите левую крышку двигателя

Снимите цепное колесико, позвольте раскрыться цепи и цепному колесу.

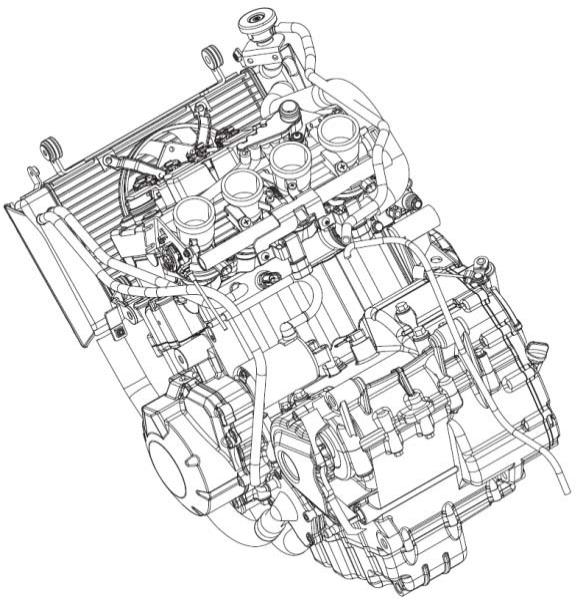

Ослабьте болт крепления двигателя, вытащите двигатель
