2.6. Выработки прямоугольной формы
Таблица
11.
Величины |
Обозначения и расчетные формулы |
|
Высота выработки от головки рельса до верхняка, мм |
– принимается по Правилам безопасности (см. раздел 1) |
|
Высота выработки от балласта до верхняка, мм |
|
|
Высота выработки от подошвы до верхняка, мм |
|
|
Высота выработки в проходке от подошвы до кровли, мм |
H = h3 + T1 |
|
Высота электровоза от головки рельс по кабине, мм |
h (по таблице приложения 21-24) |
|
Ширина выработки в свету на высоте h = 1800 мм |
В однопутевой выработке: В = a+c=m+n+A=250 + 700 + A В двухпутевой выработке: B=a+b+c=m+A+250+n=250+250+700+A |
|
Ширина электровоза по корпусу, мм |
А- (по таблице приложения 21-24) |
|
Площадь поперечного сечения выработки, м2, в свету |
|
|
Площадь поперечного сечения выработки вчерне, м2 |
|
|
Периметр выработки в свету, м |
|
|
Периметр выработки вчерне, м |
Рпр = 2B1 + 2H |
|
=
Bh1
B1H
2B
+2h32.7. Выработки сводчатой формы
В горных выработках, пройденных в неустойчивых породах с высоким горным давлением, а также в горнокапитальных выработках длительного срока службы – околоствольные дворы, камеры главного водоотлива и водосборников, камеры подземных электровозных депо, зарядных станций, камеры подземных машинных залов, камеры силовых и тяговых подстанций, камеры подземных складов взрывчатых материалов, камеры ожидания и посадки людей в пассажирские вагоны, применяется крепь из монолитного бетона или железобетона со сводчатым (циркульным) или коробовым (полуциркульным) перекрытием.
Чертежи (см. рис. 8 и 9) и расчетные формулы (см. табл. 12) для определения параметров поперечного сечения таких выработок приведены ниже:
|
|

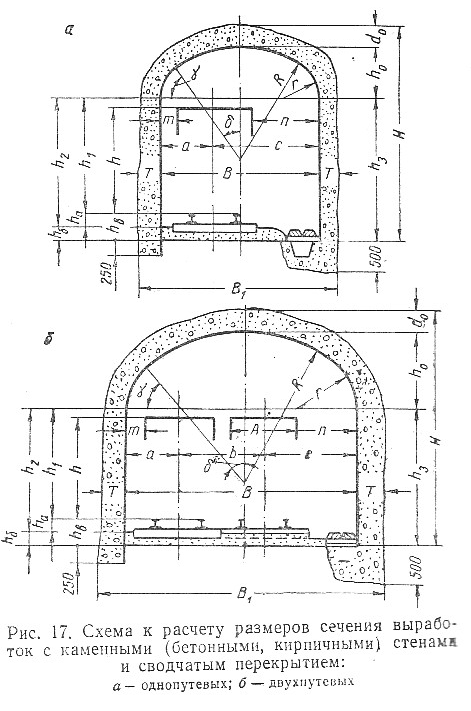

Рис. 8. Однопутевая горная выработка со сводчатым перекрытием, закрепленная бетоном
|
Рис. 9. Двухпутевая горная выработка со сводчатым перекрытием, закрепленная бетоном |
Таблица 12
Расчетные формулы для определения параметров выработок сводчатой формы перекрытия, закрепленных монолитным бетоном
Технические показатели |
Обозначения и расчетные формулы |
Высота электровоза от головки рельсa, мм |
h - (по таблицам приложений 21-24) |
Высота стенки выработки от головки рельса, мм |
h1 |
Высота стенки выработки от балласта, мм |
h2 =h1 + ha |
Высота стенки выработки от подошвы, мм |
h3 =h2+hб=h1+ha+hб |
Высота свода при коробовом очертании, мм |
h0
=
|
Высота свода при полуциркульном очертании |
h0
=
|
Высота выработки в проходке (вчерне), мм |
H = h3 + h0 + d0 |
Ширина однопутевой выработки в свету, мм |
B = a + c = = m+А+n=250+А+700 |
Ширина электровоза по корпусу, мм |
А - (по таблицам приложений 21-24) |
Ширина двухпутевой выработки в свету, мм |
B = a + b + c = m+250+2А+n=200+250+2А+700 |
Ширина выработки в проходке (вчерне), мм |
B1 = B + 2T |
Радиус свода при коробовом очертании, мм |
R = 0,692B |
Радиус боковых дуг, мм |
0,262В |
Радиус свода при полуциркульном очертании |
R = 0,5B |
Площадь сечения в свету при коробовом своде, мм |
Sсв = B(h2 + 0,26B) |
Площадь сечения в свету при полуциркульном своде, мм |
Sсв = B(h2 + 0,39B) |
B
B
