2.4. Выбор и расчёт параметров поперечных сечений горных выработок
Расчет параметров поперечного сечения выработок следует вести в соответствии с рекомендациями и указаниями, данными в предыдущих разделах.
Выработки трапециевидной формы рассчитываются по формулам нижеприведенной таблицы 10 в соответствии с чертежами (см.рис 2; 3; 4; 5), а также с учетом того, что расчет зависит только от формы поперечного сечения выработки, не принимая во внимание вид материала крепи выработки.
Чертежи для определения параметров выработок трапециевидной формы
поперечного сечения
|
|
|

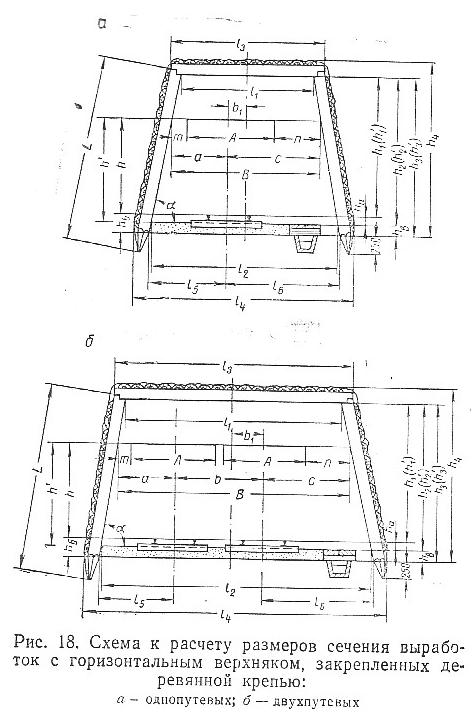

Рис. 2. Однопутевая горная выработка трапециевидной формы сечения, закрепленная деревянной крепью |
Рис. 3. Двухпутевая горная выработка трапециевидной формы сечения, закрепленная деревянной крепью |
|
|
|
|

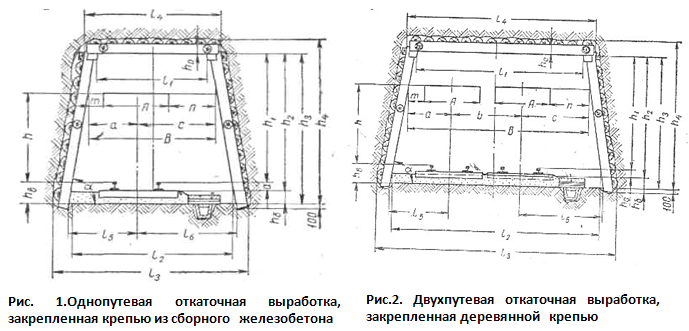

Рис.4. Однопутевая откаточная горная выработка трапециевидной формы поперечного сечения, закрепленная крепью из сборного железобетона
|
Рис. 5. Двухпутевая откаточная горная выработка трапециевидной формы поперечного сечения, закрепленная крепью из сборного железобетона
|
|
2.5. Выработки трапециевидной формы
Величины |
Обозначения и расчетные формулы |
Высота выработки от головки рельса до верхняка, мм |
безопасности (см. раздел 1) |
Высота выработки от балласта до верхняка, мм |
|
Высота выработки от подошвы до верхняка, мм |
|
Высота выработки в проходке от подошвы до кровли, мм |
|
Высота электровоза от головки рельс по кабине, мм |
h (по таблице приложения 21-24) |
Ширина выработки в свету на высоте h = 1800 мм |
В однопутевой выработке: В = a+c=m+n+A=250 + 700 + A В двухпутевой выработке: B=a+b+c=m+A+250+n=250+250+700+A |
Угол наклона стоек, град. |
= 80° |
Ширина электровоза по корпусу, мм |
А (по таблице приложения 21-24) |
Ширина выработки в свету по кровле, мм |
|
Ширина выработки в свету по балласту, мм |
|
Ширина выработки от осей путей до стоек крепи, мм |
|
Ширина выработки по подошве в проходке, мм |
|
Ширина выработки по кровле в проходке (вчерне), мм |
|
Площадь поперечного сечения выработки в свету, м2, |
|
Периметр выработки в свету, м (Обозначения и их значения принимаются по соответствующим чертежам) |
Однопутевой выработки
Двухпутевой выработки
|
Площадь поперечного сечения выработки вчерне, м2, |
|
Периметр выработки вчерне, м (Обозначения и их значения принимаются по соответствующим чертежам) |
Однопутевой выработки = 2 Двухпутевой выработки = 2 + |
– принимается по
Правилам
=
2
= 2
+
В выработках, пройденных по породам с незначительным боковым горным давлением или при его полном отсутствии, при длительном сроке службы выработки часто применяется крепь прямоугольной формы поперечного сечения.
Стенки таких выработок крепятся монолитным бетоном или монолитным железобетоном; возможно также возведение стен из кирпича или бутового камня, что часто применялось в прежние времена из-за дефицита цемента. Кровля крепится металлическим перекрытием с заливкой межрамного пространства кровли бетоном или перекрывается железобетонными плитами (затяжками). Выработки малого срока службы, такие как разрезные печи, кроссинги и др. крепятся деревом вразбежку или всплошную с затяжкой кровли и без затяжки бортов выработки.
Расчет параметров сечения выработок прямоугольной формы следует вести по нижеприведенной таблице 11 в соответствии с чертежами (см. рис. 6 и7):
|
|
Рис. 6. Однопутевая выработка прямоугольной формы сечения с бетонными, кирпичными или бутовыми стенами и металлическим плоским верхняком, залитым бетоном. |
Рис. 7. Двухпутевая выработка прямоугольной формы сечения с бетонными, кирпичными или бутовыми стенами и металлическим плоским верхняком, залитым бетоном |
