5. Рекомендации по подготовке основания и возведению фундаментов в котлованах.

В курсовом проекте необходимо предусмотреть меры, направо ленные на сохранение естественной структуры грунтов в основании в процессе отрывки котлована, возведения фундаментов и надземной части сооружения, а также в период эксплуатации.

Поэтому в проекте указываю способ отрывки котлована, зачистки его дна, методы водоотлива или водопонижения, конструкции крепления стенок котлована и в случае необходимости проводят их расчет. В проекте следует также описать способ защиты грунтов котлована от промораживания в период строительства. Оценить возможность использования местных грунтов для обратных засыпок фундаментов и подсыпок под полы указать приближенное значение оптимальной влажности и проектную (требуемую) плотность грунта в засыпках и подсыпках; определить способы их уплотнения. В случае свайных фундаментов решается вопрос о выборе способа погружения сваи и сваебойного оборудования.

Указанные вопросы подробно изложены в [5, с.119-12б], [10], [11], [6, гл.19,20].

Приложение таблица1

Номер схемы. сооружение	вариант	Номер фундамента	1-е сочетание				2-е сочетание
			Ncll.кНм	Мcll.кНм		Тcll.кНм	Ncll.кНм	Мcll.кНм	Тcll.кНм
1	2	3	4	5		6	7	8	9
Схема 1 Химический корпус	Четные L=6	1 2 3 4 5*	150 2800 3400 2200 1050	-24 38 -45 -122 -184		- - - - -	200 3200 3600 1960 1400	-29 -52 40 -146 -220	- - - - -
	Нечетные L=9 Подвал в осях А-Б	1 2 3 4* 5	170 3420 4820 2920 1220	-21 56 -58 -84 -260		- - - - -	210 3280 4650 2560 1380	-26 -69 63 -120 -314	- - - - -
Схема 2 фабричный корпус	Четные L=9	1 2 3 4	1400 2270 1820 620	-140 +90 180 50		-20 30 35- -	1780 2530 2100 730	-178 +144 220 56	22 31 37 -
	Нечетные L=12 Подвал в осях А-Б	1 2 3 4	1800 3200 2400 350	-170 +150 230 55		-40 +32 60 -	2060 3560 2800 680	-200 +204 280 60	-60 -30 50 -

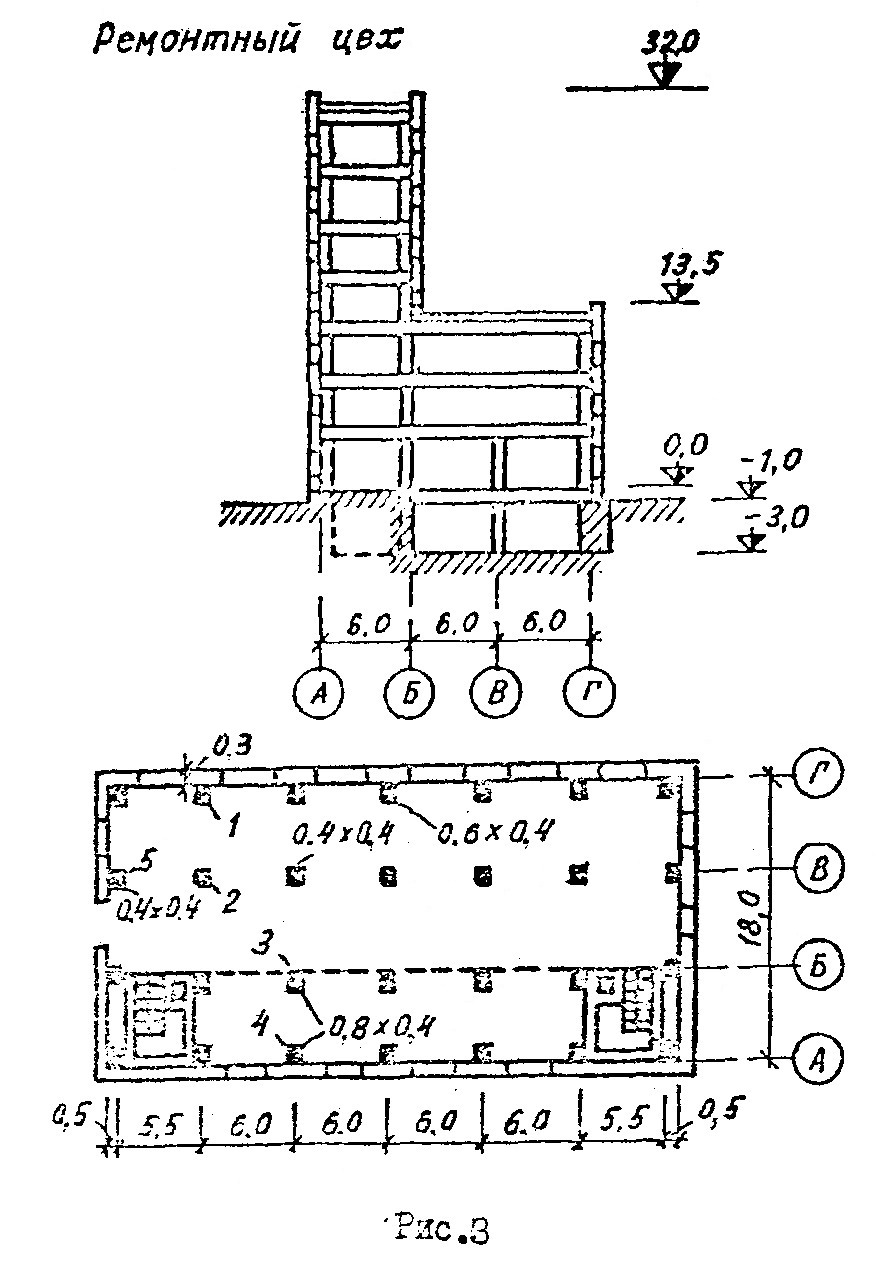

Схема 3 Ремонтный цех	Четные	1 2 3 4 5*	1100 750 2140 2800 1560	40 - +84 -220 -200		- - - -10 -12	1250 900 2400 2940 1600	-52 - +100 - 240	- - - -14 -17
	НечетныеПодвал в осях А-Б	1 2* 3 4 5	1000 600 2300 2200 1300		-52 - +120 -300 240	- - - -20 -18	1200 820 2700 2500 1360	-64 - +140 -340 -260	- - - -26 -14
Схема 4 котельная	Четные L1=4м L2=6м	1 2* 3 4* 5 6	1600 1000 600 2600 400 3000		-290 300 - - -180 2800	-12 10 - - - 260	1500 900 610 3100 580 3000	- - - - -220 2800	- - - - -10 260
	НечетныеL1=3м L2=5м	1 2 3* 4 5* 6	1320 900 420 2100 360 3600		-260 240 - - -140 2400	-12 - - - - 200	1010 790 580 2100 450 3600	-300 290 - - -158 2400	-35 24 - - -29 200
Схема 5 Экспериментальный цех	Четные L=12	1* 2 3* 4 5 6*	170 1700 500 1150 780 1900		- -50 250 200 - -	- -10 5 15 - -	220 2150 610 1280 1020 1780	- -62 360 280 - -	- -12 7 18 - -
	Нечетные L=18 Подвал в осях 4-6	1 2 3 4 5* 6*	210 1850 580 800 860 2120		- - 200 240 - -	- - -10 10 - -	260 1900 440 900 1000 2240	- - 230 180 - -	- - -12 12 - -
Схема 6 Жилой дом	Четные 7 этажей	1 2 3 4* 5 6*	420 550 460 300 300 270		- - - - - -	- - - - - -	530 620 4480 320 340 310	- - - - - -	- - - - - -
	Нечетные 10 этажей	1 2 3 4 5* 6*	400 620 480 310 380 340		- - - - - -	- - - - - -	470 740 580 350 400 390	- - - - - -	- - - - - -
Схема 7 Механический цех	Четные L1=24м L2=12м	1 2 3 4	1100 1380 460 560		-320 370 +100 220	-21 17 +12 -	1380 1730 650 580	230 -260 +130 290	17 -19 +12 -
	Нечетные L1=18м L2=9м Канал у оси А	1 2 3 4	900 1260 380 470		-260 310 - -180	-10 10 - -	1190 1400 600 470	180 -200 - 240	10 -8 - -
Схема 8 Сварочный цех	Четные L=21м	1 2 3 4 5*	1020 1140 600 1140 526		-240 270 - -30 70	-30 8 - - 7	1090 1270 780 180 410	320 120 - 28 -52	51 -26 - - -6
	НечетныеL=18м	1* 2 3 4 5	810 980 520 125 740		-190 210 - 20 -60	-20 - - - -6	920 900 660 163 640	260 -100 - 20 40	40 -20 - - 4

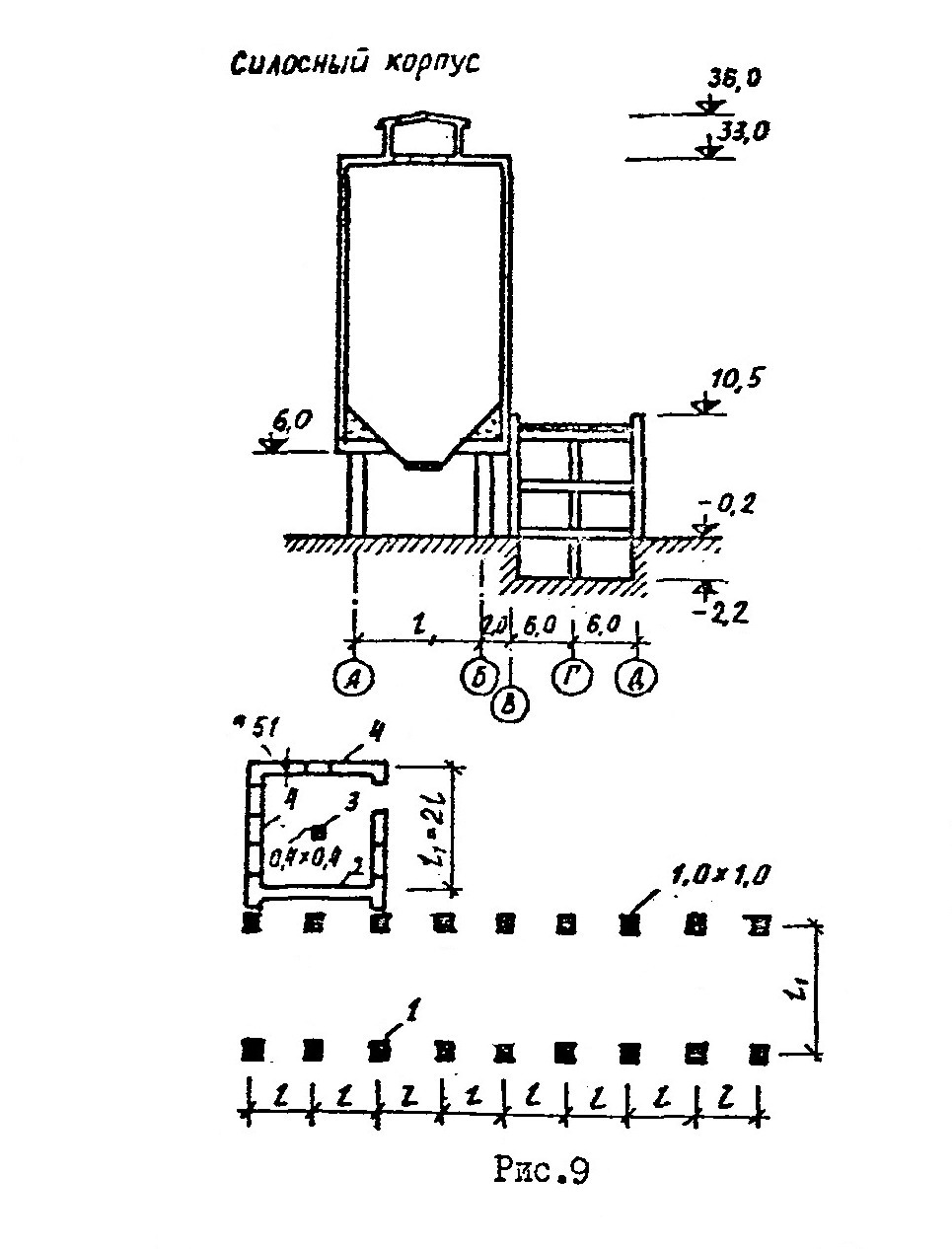

Схема 9 Силосный корпус	Четные L1=12м L2=6м	1 2 3 4	8600 148 415 120		- - - -	- - - -	8940 164 550 135	+320 - - -	+150 - - -
	Нечетные L1=10м L2=5м	1 2 3 4	7200 125 390 100		- - - -	- - - -	7600 140 440 110	+270 - - -	+130 - - -
Схема 0 Монтажный цех	Четные L=15м	1 2* 3 4 5* 6	1520 800 2100 510 160 910		-520 - 630 - 20 580	-30 - 25 - - 20	1800 900 2500 580 180 810	770 - -500 - 24 -400	53 - -38 - - -62
	НечетныеL=12м	1 2 3 4* 5 6*	1480 700 1900 400 180 690		-400 - 440 - - 460	-20 - 15 - - 460	1640 850 2200 440 - -	480 - -420 - 210 710	42 - -30 - - -50

Примечания:

1. В таблице заданы расчетные усилия для расчета по деформациям Расчетные усилия для расчета по несущей способности и прочности определяются путем умножения заданных усилий на осредненный коэффициент перегрузки n = 1,2. Усилия на ленточные фундаменты даны на 1 м их длины.

2. Знаки усилий: положительное направление поперечной силы - слева направо, момента - по часовой стрелке, при этом положение фундамента - по разрезу на схеме здания.

Для фундаментов, у которых номера со звездочками достаточно определить размеры в плане, найдя площадь подошвы по формуле

Величина R принимается уже вычисленной для наименее загруженного фундамента c номером без звездочки.

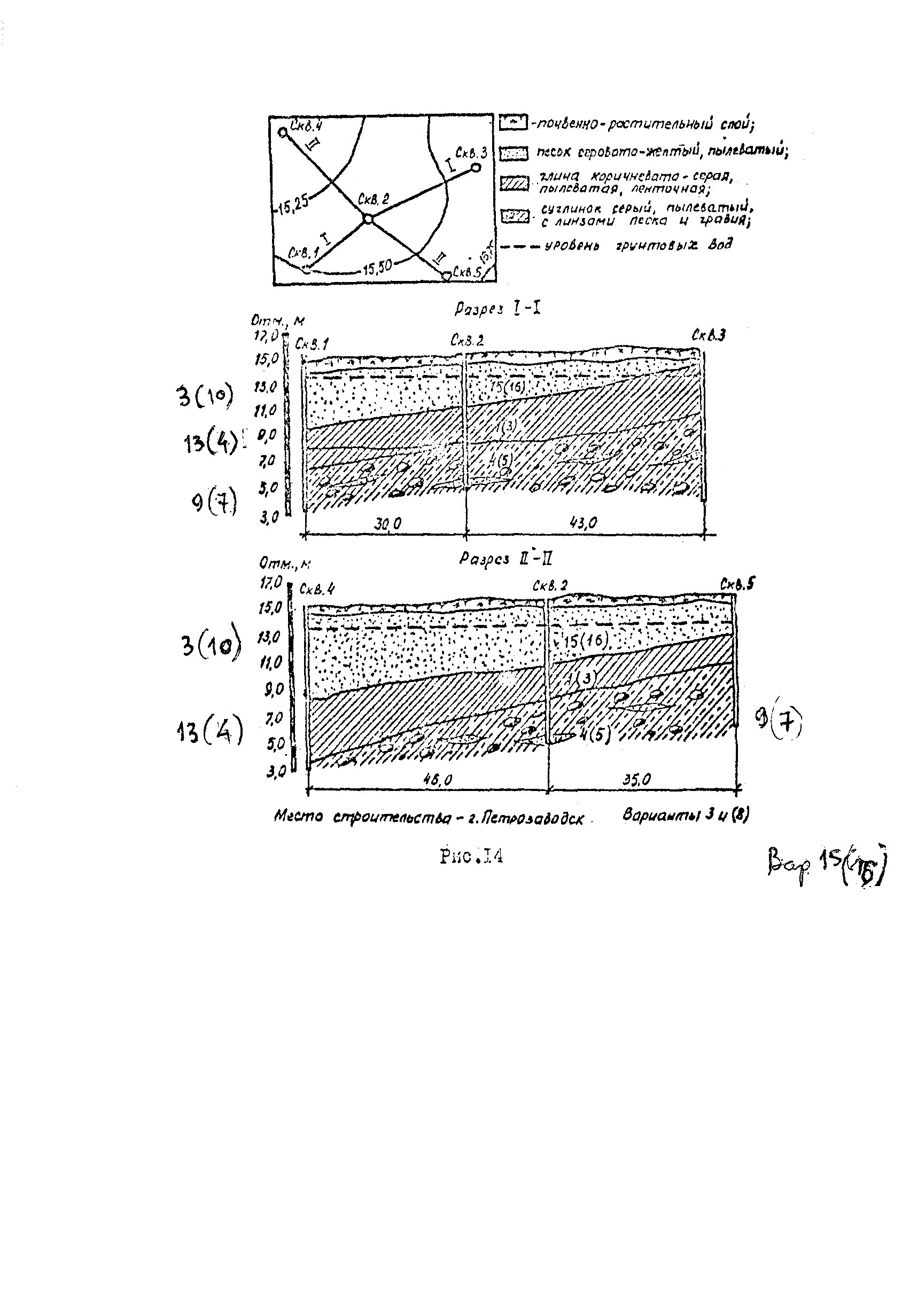

Расчетные характеристики физико-механических свойств грунтов (номера грунтов см. на геологических разрезах)

Таблица 2

Номера грунтов	Наименование грунта	Для расчета по несущей способности			Для расчета по деформациям			Удельный вес твердых частиц грунта γs кн/м3	Влажность W	Предел текучести Wt	Предел раскатывания Wр	Коэффициент фильтрации Rф см/с	Модуль деформации Е кПа
		Удельный вес грунта γ1 кн/м3	Угол внутре ннего трен ия φ град	Сцепление С1 кПа	Удельный вес грунта γ1 кн/м3	Угол внутре ннего трен ия φ град	Сцепление С1 кПа
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1 2 3	глина	15,5 15,5 15,5	14 13 12	22 13 10	18,2 18,2 18,1	16 15 14	30 18 14	26,9 27,1 26,,9	0,39 0,40 0,39	0,50 0,46 0,46	0,30 0,28 0,27	3,1х10-8 2,0х10-8 2,2х10-8	7500 5000 4000
4 5 6 7 8 9	суглинок	18,3 16,1 15,5 15,7 15,3 15,1	20 15 15 15 14 14	30 21 15 9 13 4	21,5 19,0 18,2 18,518,0 17,8	24 18 18 17 16 16	40 28 20 12 17 5	26,5 26,6 26,7 26,8 26,8 26,9	0,15 0,31 0,39 0,31 0,32 0,41	0,24 0,41 0,39 0,36 0,37 0,45	0,11 0,27 0,26 0,22 0,32 0,31	2,3х10-6 4,3х10-7 2,7х10-7 2,5х10-7 2,6х10-7 1,0х10-7	22000 12000 9000 10000 8000 7000
10 11 12	Супесь	17,5 16,4 15,5	22 20 17	7 6 4	20,5 19,2 18,3	26 24 20	10 8 5	26,6 26,5 26,4	0,18 0,22 0,29	0,21 0,24 0,31	0,15 0,18 0,25	2,7х10-5 2,1х10-5 1,1х10-5	18000 14000 8000
13 14	Песок средней крупности	16,4 17,2	30 32	- -	19,2 20,1	35 38	- -	26,5 26,4	0,18 0,16	- -	- -	3,5х10-8 2,0х10-8	31000 40000
15 16	Песок пылеватый	16,3 16,3	26 24	- -	19,0 19,0	30 28	- -	26,5 26,8	0,26 0,29	- -	- -	8,1х10-8 2,2х10-8	17000 11000
17 18	сланец	Временное сопротивление одноосному сжатию Rпр=10000 кПа Rпр=15000 кПа

Укрупненные единичные расценки на земляные работы.

Устройство фундаментов и искусственных оснований

Табл. 3

Наименование работ и конструкций, дополнительные условия	Единица измерения	Стоимость на ед. измер.
1	2	3
А. Земляные работы Разработка грунта под фундаменты промышленных зданий (объем грунта принимать равным объему фундамента) при глубине выработки до 1,8 м без водоотлива При глубине котлованов более 1,8 м на каждые полные 0,1 м глубины увеличивать расценку на 15% при разработке мокрых грунтов, (ниже уровня грунтовых вод) вводить поправочный коэффициент к расценке (при количестве мокрого; грунта менее 50% от общего объема К=1,25, более 50%. Кд=1,4)	М3	61-50
Разработка грунта под фундаменты промышленных зданий (объем грунта принимать равным объему фундамента) при глубине выработку до 1,8 и без водоотлива При глубине выработки более 1,8 м и водонасыщенных грунтах учитывать поправочные коэффициенты по пп.1, и 1,3	М3	45-45
Водоотлив на 1м3 грунта, вытесненного фундаментом (равного объему фундамента): При среднем притоке воды и количестве мокрого грунта менее 50% То же при количестве мокрого грунта более 50% При сильном притоке воды и количестве мокрого грунта менее 50% То же при количестве мокрого грунта более 50%	М3	27-75 64-20 41-25 96-90
Крепление стенок котлована Досками с распорками При глубине разработки до 3м. При глубине разработки более 3м Деревянным шпунтом То же металлическим	М2 крепления	9,45 11-55 78-00 375-00
Искусственное улучшение основания под фундаменты: Песчаные подготовки и подушки Щебеночные и гравийные подготовки и подушки Уплотнение грунта тяжелыми трамбовками Уплотнение слабых грунтов песчан. сваями d=32см	М3 М сваи	67-50 139-50 6-75 12-00
Уплотнение леса грунтовыми сваями Силикатизация лесов и мелких песков однорастворным методом Силикатизация песчаных грунтов двухрастворным методом Закрепление грунтов синтетическими смолами Термическое закрепление лессовых грунтов Цементация песчаных грунтов Искусственное замораживание грунтов	М3 уплотн массива М3 закрепл массива М3 закрепл массива М3 закрепл массива М3 закрепл массива М скважины М3	33-00 225-00 375-00 750-00 120-00 225-00 150-00

Устройство фундаментов Сборные фундаменты: Железобетонные отдельные для промышленных зданий Плиты (подушки) железобетонные для ленточного фундамента Бетонные блоки (в том числе стеновые)	М3	493-50 502-50 436-50
Монолитные фундаменты Железобетонные отдельные (под колонны) То же ленточные Бетонные отдельные То же ленточные Фундаменты и стены подвала бутобетонные То же бутовые	М3	315-00 360-00 277-50 280-50 265-50
Армирование пояса: Из монолитного железобетона Из армированной кладки	М3 железобетона Т стали	450-00 1710-00
Железобетонные сваи Забивные призматические 12м То же более 12м Забивные полые с открытым концом до 8м при диаметре: 660мм 780мм 1000мм Забивные полые с закрытым концом (толщина стенок 80мм d=400-600мм) Набивные	М3 сваи	945-00 990-00 1081-50 985-50 350-00 2700-00 2100-00
Деревянные сваи длиной: До 7м Более 7м	М3 сваи	570-00 645-00
Набивные сваи с металлической оболочкой: Забивка трубчатых оболочек (включая стоимость металла) Заполнение трубчатых оболочек бетоном	кН стали М3	2133-00 234-00
Опускные колодцы: Изготовление железобетонных колодцев Опускание колодца (за объем по внешним габаритам) Устройство опорной подушки Заполнение колодца песком То же бутобетоном Бетонирование верхней плиты	М3	401-25 38-25 238-50 93-60 265-50 330-00
