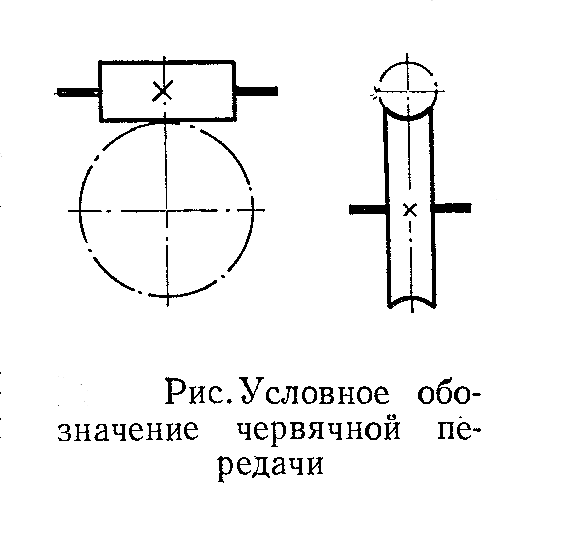

20. Червячная передача, ее назначение, устройство, классификация, достоинства и недостатки, условное изображение в кинематике

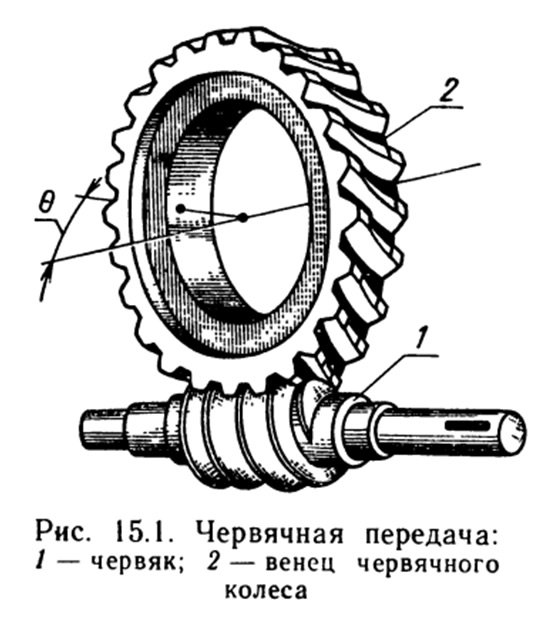

Червячная передача – это зубчато-винтовая передача, движение в которой осуществляется по принципу винтовой пары. Червячные передачи применяют для передачи вращательного движения между валами, у которых угол скрещива-ния осей обычно составляет 90°.
Достоинства и недостатки червячных передач
Достоинства червячных передач: • Плавность и бесшумность работы. • Компактность и сравнительно небольшая масса конструкции. • Возможность большого редуцирования, т.е. получения больших передаточных чисел (в отдельных случаях в несиловых передачах 1000). • Возможность получения самотормозящей передачи, т.е. допускающей передачу движения только от червяка к колесу. Самоторможение червячной передачи позволяет выполнить механизм без тормозного устройства, препятст-вующего обратному вращению колеса. • Высокая кинематическая точность. Недостатки червячных передач: • Сравнительно низкий КПД вследствие скольжения витков червяка по зубьям колеса. • Значительное выделение теплоты в зоне зацепления червяка с колесом. • Необходимость применения для венцов червячных колес дефицитных антифрикционных материалов. • Повышенное изнашивание и склонность к заеданию.
Червячные передачи применяют при небольших и средних мощностях, обычно не превышающих 100 кВт. Приме-нение передач при больших мощностях неэкономично из-за сравнительно низкого КПД и требует специальных мер для охлаждения передачи во избежание сильного нагрева.
Червячные передачи широко применяют в подъемно-транспортных машинах, троллейбусах и особенно там, где требуется высокая кинематическая точность (делительные устройства станков, механизмы наводки и т. д.)
Червячные передачи во избежание их перегрева предпочтительно использовать в приводах периодического (а не непрерывного) действия.
Классификация червячных передач

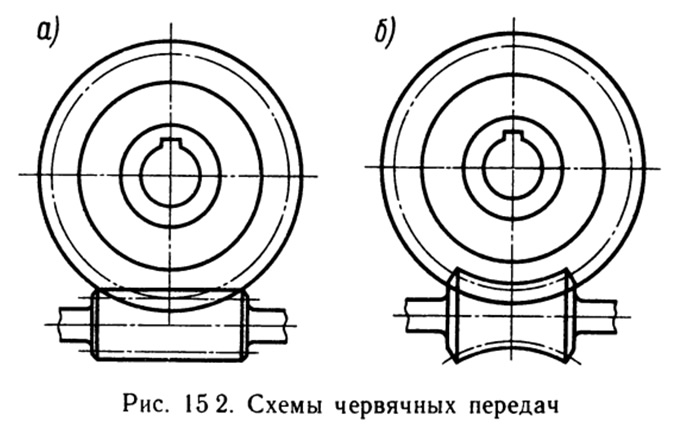

В зависимости от формы внешней поверхности червяка передачи бывают с цилиндрическим (а) или с глобоидным (б) червяком. Глобоидная передача имеет повышенный КПД, более высокую несущую способность, но сложна в изго-товлении и очень чувствительна к осевому смещению червяка, вызванному изнашиванием подшипников
29. Мальтийский и храповый механизмы. Назначение, устройство, принцип работы, область применения
Храповые и мальтийские механизмы относятся к числу механизмов для преобразования непрерывного вращательного движения в прерывистое
Храповые механизмы применяют для осуществления движений подачи инструмента и обрабатываемого материала в различных станках. Кроме того, их используют в качестве тормозных устройств, препятствующих обратному ходу. Так, храповой механизм в грузоподъемных лебедках предотвращает падение поднятого груза.
Основой храпового механизма служит храповая пара (рис. а), состоящая из звена 1, называемого храповиком, и звена 2, называемого собачкой или щеколдой. Замыкая оба звена пружиной 3, получаем храповой механизм.
Храповые механизмы делятся на два основных класса:
1. Механизмы, в которых храповик задерживается собачкой только в одном направлении, а в другом направлении может двигаться и приподнимать собачку. К этому классу относятся механизмы, имеющие храповики с острыми зубьями (рис. а).
2. Механизмы, в которых храповик затормаживается в двух направлениях. К этому классу относятся механизмы, имеющие храповики с симметричными зубьями. Действие такого храповика соответствует работе двух противоположно действующих храповых механизмов.
Широкое распространение получили фрикционные храповые механизмы (рис. б). Их можно рассматривать как зубчатые с бесконечно малым шагом. Центр вращения кулачка О1 и центр дуги, по которой он очерчен, не совпадают, поэтому торможение происходит только при вращении звена 1 в одном направлении.
;
