1 Назначение и характеристика ремонтируемого узла или детали
Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят.
Иллюстрации даются для пояснения излагаемого текста и могут располагаться по тексту, в конце его или в приложении.
Иллюстрации нумеруются в пределах раздела арабскими цифрами. Номер состоит из номера раздела и порядкового номера иллюстрации в разделе, разделенных точкой.
Допускается нумерация иллюстраций в пределах всего документа.
Например: рисунок 1, рисунок 2.

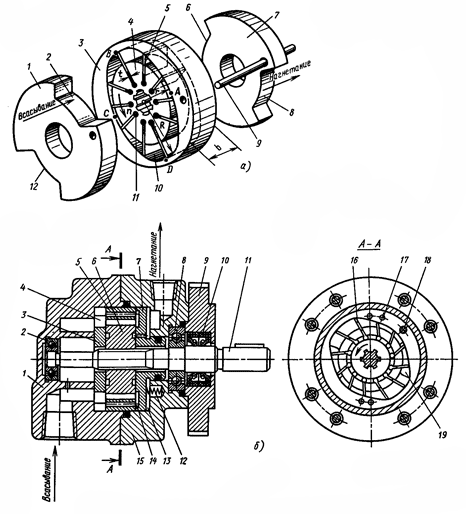

Рисунок 1. Пластинчатый насос:
1,7 — распределительные диски, 2,6,8,12 – окна, 3 – статор, 4 — ротор, 5 — пластины, 9 —штифт, 10 – внутренняя поверхность статора, 11 - отверстия
Иллюстрации при необходимости могут иметь наименование и подрисуночный текст.
Если в тексте есть ссылки на составные части изделия, то на иллюстрации указываются их номера позиций в возрастающем порядке.
В перечне литературы для каждого из источников указываются: автор (фамилия, инициалы), точка; наименование произведения (без сокращений, без кавычек), точка, тире; Место издания (с прописной буквы), точка, двоеточие; наименование издательства (без кавычек, с прописной буквы), запятая; год издания (слово «год» не ставят), точка; тире, количество страниц, точка; двоеточие, иллюстрировано или нет, в кавычка (дополнительные сведения).
Например: Макиенко Н.И. Общий курс слесарного дела: Учеб. для ПТУ. 3-е изд., испр. – М.: Высш. шк., 1989. – 335 с.: ил.
Название книги пишется с красной строки, вторую и последующие строки пишут от края левого поля.
3 Методические указания по выполнению пояснительной записки
3.1 Введение
Введение должно отражать основной путь к повышению производительности труда на предприятиях отечественного машиностроения. Требования, которые предъявляются в современном производстве к квалифицированному рабочему. Необходимость внедрения рациональных систем технологического обслуживания и ремонта технологического оборудования. Историю возникновения профессии, актуальность профессии и т.п.
Объем «Введения» не должен превышать одной страницы.
3.2 Назначение и характеристика ремонтируемого узла или детали
В этом разделе пояснительной записки дается подробное описание общего устройства узла, детали, механизма с указанием взаимного расположения деталей, их конструктивных особенностей, условия работы узла, детали, механизма, их применение в машиностроении.
Объем раздела не должен превышать трех - четырех страниц.
3.3 Правила разборки узла, промывка и дефектовка деталей
В этом разделе пояснительной записки описывается порядок действий при проведении ремонтных работ, установление последовательности разборки механизмов, очистка и промывка, определение возможных неисправностей узла, механизмов и деталей при дефектовке. Ремонт деталей, узлов и механизмов.
Объем раздела не должен превышать трех - четырех страниц.
3.4 Инструмент и приспособления
В этом разделе пояснительной записки необходимо рассмотреть инструмент и приспособления, используемые при ремонте и сборке оборудования.
Объем раздела не должен превышать двух страниц.
3.5 Материал детали и его характеристика
В этом разделе указывают марку материала, из которого изготавливают деталь, узел или механизм. На основе указанной марки материала детали необходимо дать полное название материала, его химический состав, механические и технологические свойства.
Объем раздела не должен превышать двух страниц.
3.6 Сборка узла
В этом разделе рассматривают методы сборки в соответствии с техническими условиями. Можно разработать схему сборки сборочной единицы. Так же рассматривают вопрос регулировки узлов и механизмов и способы контроля деталей, узлов и механизмов.
Объем раздела не должен превышать двух-трех страниц.
3.7 Разработка технологической карты ремонта узла или детали
По индивидуальному заданию, выдаваемому руководителем, составляется технологическая карта на ремонт, детали, узла или механизма.
В технологической карте указываются содержание операций, применяемое оборудование, инструмент и приспособления (форма 1), эскизы, поясняющие последовательность выполнения операций и дающие четкость представления о выполняемой операции (Не обязательное условие. Эскиз может быть представлен в изометрии, в виде чертежа с разрезами, сечениями, выносками; в виде схемы, иллюстрирующей последовательность операций. Если на эскизе показывается инструмент или приспособление, применяемые при проведении работ, то его положение должно соответствовать окончанию операции). Форма 1.
Технологическая карта ремонта
Номер операции |
Содержание операции |
Оборудование, приспособления, инструмент, материалы, используемые для выполнения операции |
