Используем программы ms Office для создания графических изображений в творческом проекте "Поздравительная открытка"

Рисование в программах MS Office автофигурами:

создание "с нуля" своих рисунков, блок-схем

Программы MS Office позволяют создавать собственные рисунки, схемы с «нуля». Например, можно разработать оригинальные графические изображения для поздравительной открытки, используя инструменты панели "Рисование" (различные автофигуры, заливки и тени и пр.).

Рассмотрим подобные задания и технологию их выполнения.

Вставка автофигур и настройка их формата

Ч тобы рисовать в Word, откры­вают панель инструментов Рисование. Для этого в строке меню нажимают: [ВидПанели инструментов Рисование]. На экране (внизу или вверху) появится эта панель:

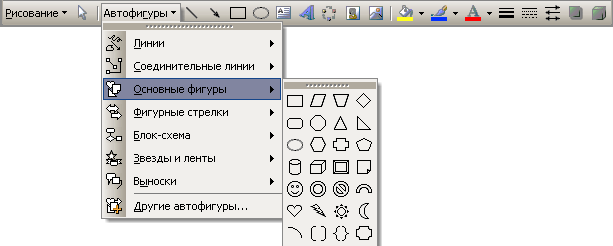

На этой панели опция Автофигуры открывает набор фигур (см. рисунок панели ниже). Щелкнув мышкой по любой фигуре, сразу мышкой очерчи­вают её контур на странице.

Е сли при этом удерживать клавишу Shift, получится правильная фигура (например, не овал, а круг).

Н апример, выбрав фигуру , можно нарисовать прямоугольник. А если при рисовании удерживать клавишу Shift, получим квадрат (см. рисунки этих фигур справа).

П отом чтобы оформить фигу­ру (например, прямоугольник), по ней щелкают правой кнопкой мыши. При этом откроется кон­текстное меню автофигуры (см. справа рис. контекстного меню). Рассмотрим назначение пунктов этого контекстного меню (пункты ниже пометим так - ).

 Формат автофигуры – этот пункт открывает окно "Формат автофигуры". В этом окне во вкладке Цвета и линии назначают заливку фигуры и линии контура. Итак, настройки:

1. Заливка автофигуры. Если заливка нужна однотонная, то в окне "Формат автофигуры", в опции Заливка выбирают цвет заливки.

Если заливка нужна неоднотонная, щелкают Цвет Способы заливки. Появится окно с 4-мя вкладками – Градиентная заливка, Текстура, Узор, Рисунок. Рассмотрим эти настройки:

а ) для Градиентной заливки в окне "Формат автофигуры" открывают вкладку "Градиентная" (см. рис. справа). Там выбрав опцию Два цвета, подбирают два цвета, которые должны перетекать друг в друга.

Например, мы выбрали красный и черный цвет.

Ниже в опции Тип штриховки выбирают направление перетекания одного цвета в другой. Ниже мы приводим примеры 6 разных направлений перетекания цветов.

В опции Прозрачность можно указать % прозрачности. Если фигуру с полупрозрачной заливкой разместить над др. фигурой или текстом, то последние будут просвечиваться сквозь полупрозрачную фигуру! Примеры:

Текст просвечивается сквозь полупрозрачную фигуру

Текст не просвечивается сквозь непрозрачную фигуру

У прямоугольника непрозрачная заливка

У прямоугольника полупрозрачная заливка

Текст просвечивается сквозь полупрозрачную фигуру

Текст НЕ просвечивается сквозь непрозрачную фигуру

У овала прозрачная заливка непрозрачная заливка

б)  для заливки Текстура в окне "Формат автофигуры" открывают вкладку "Текстура" и выбирают вид текстурной заливки (мрамор, дерево и пр.). Например:

в)  для заливки Узор в окне "Формат автофигуры" открывают вкладку "Узор" и подбирают узор (его тип, цвет) и цвет фона. Например:

г)  для заливки рисунком в окне "Формат автофигуры" открывают вкладку "Рисунок" и указывают имя файла с нужным рисунком. Он впишется в контур фигуры! Примеры:

К фигуре ещё применили Объём

2. Линии контура фигуры. Для настройки линии контура автофигуры (её типа, цвета, толщины, узора) фигуру выделяют мышкой и также командуют [ФорматАвтофигура]. В открывшемся окне "Формат автофигуры" в опции "Линии" подбирают цвет, тип линии.

Примеры разных линий контура:

Примечание: для 2-й, 3-й и 4-й фигур применены узорные линий контура. Для этого в опции "Линии" выбирают Цвет Узорные линии.

Для стрелок и линий настраивают только опцию "Линии"; опция "Заливка" для них неприменима. Примеры разных линий и стрелок:

Примеры линий, линий с наконечниками, стрелок.

Примеры узорных линий и стрелок

Примечание: настройка "Узорные линии" находится в окне "Формат автофигуры", в опции Линии Цвет Узорные линии.

 По умолчанию для автофигур. Если для фигуры назначить ряд настроек (тип линий, заливку и пр.), вызвать её контекстное меню и в нём выбрать По умолчанию для фигур, после все автофигуры будут автоматически рисоваться с этими настройками!



Солнце на заднем плане

Солнце на переднем плане

Порядок: если одна фигура заходит на другую, вызывают контекстное меню фигуры, в нём выбирают опцию Порядок и назначают На передний план или На задний план поместить фигуру.

Или, если фигура заходит на текст, назначают - Перед текстом или За текстом поместить фигуру.

  Группировка: эта опция позволяет все выделенные фигуры сделать единым объектом, чтобы потом все фигуры можно было одновременно перемещать, изменять.

Для этого на панели Рисование выбирают кнопку и очерчивают мышкой область, где находятся фигуры. Они все выделятся. Далее командуют: Группировать.

СОВЕТ: если нужно выборочно выделить несколько фигур: удерживая клавишу Shift , щелкают по фигурам, которые надо выделить.

1. Добавить текст: эту опцию используют для ввода внутрь фигуры текста. Например, это используют для ввода текста в блоки схем.

Для этого для автофигуры щелчком правой кнопки мышки вызывают контекстное меню. В нём выбирают опцию Добавить текст. Внутри фигуры появится курсор, что по­зволит вводить в неё текст. Примеры автофигур с введённым внутрь их текстом:

Заголовок блок-схемы

Вход

Текс т блока 1

Выход

Текст блока 2

Текст блока 3

Текст внутри фигуры

Текст внутри фигуры

С

Рамка для текста мала

Рамку для текста увеличили

ОВЕТ: после команды Добавить текст внутри фигуры появляется невидимая рамка, указывающая, куда будет вводиться текст. Если для вашей надписи эта рамка мала, сделайте её больше путем уменьшения просвета между этой рамкой и контуром фигуры: [ФорматФормат авто­фигуры вкладка Надпись], числа в графе Внутренние поля уменьшите.

Примечание: если рамка, указывающая область ввода текста не видна, настройте её отображение, нажав: [Сервис–Парамет­ры –Вкладка Вид –  Границы текста]
