1.1.4 Устройство и работа телесистемы зис-4мэ

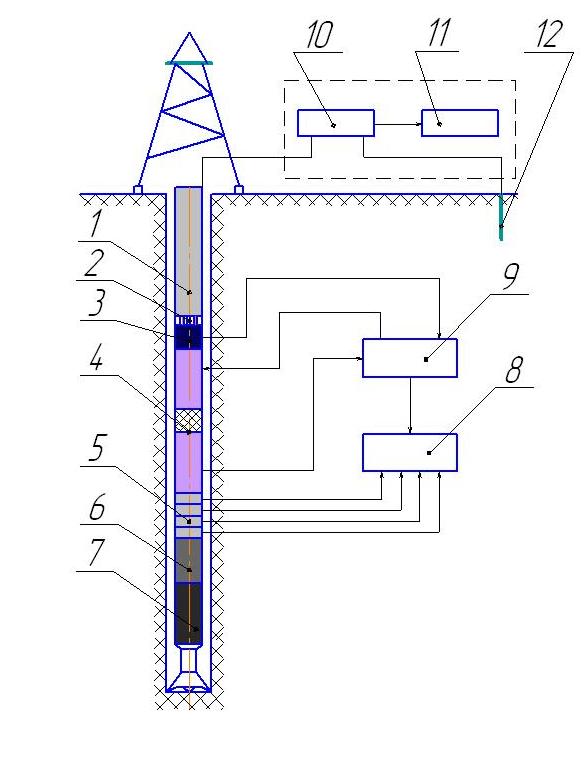

Схема компоновки телесистемы ЗИС-4МЭ в составе бурильной колонны представлена на рисунке 1.2.
Скважинный прибор включается в компоновку низа бурильной колонны (КНБК). Основными функциональными узлами скважинного прибора являются турбогенератор 3, разделитель электрический 4 и блок электронный 5.
Электронный блок 5 представляет собой электронные схемы и датчики, заключенные в герметичный контейнер, вокруг которого протекает промывочная жидкость. При расходе промывочной жидкости более 15 л/с турбогенератор 3 начинает вырабатывать переменный ток, используемый для питания электронных схем и формирования сигнала передающего устройства.
Информация от инклинометрического датчика электронного блока 5 преобразуется в измерительном блоке 8 в кодовую последовательность, которая модулирует по фазе напряжение несущей частоты. Этот сигнал управляет работой передающего блока 9. Выход передающего блока 9 подключен к колонне бурильных труб 1 и забойному двигателю (ВЗД или турбобуру) 7, разделенных друг от друга электрическим разделителем 4. Сигнал, распространяясь по колонне бурильных труб и окружающей среде, поступает на входы устройства сопряжения с объектом (УСО) 10, которое подсоединено к колонне бурильных труб 1 и к антенне 12. Антенна 12 отнесена на некоторое расстояние от устья скважины (до 250 м).
Сигнал, поступающий на вход устройства сопряжения с объектом (УСО), фильтруется, усиливается, оцифровывается и передается на персональный компьютер 11 для дальнейшей обработки и визуализации информации.
С целью уменьшения влияния магнитных масс забойного двигателя на показания азимута, между разделителем и забойным двигателем устанавливается немагнитный удлинитель 6. В комплект поставки входят удлинители 2-х размерных исполнений.
Для защиты турбогенератора 3 от загрязнения фрагментами бурового раствора в компоновке скважинного прибора предусмотрена установка
фильтра 2.
Фильтр 2 устанавливают в переводник 3-147 – 3-147 скважинного прибора.
1 – колонна бурильных труб; 2 – фильтр; 3 - турбогенератор; 4 – разделитель электрический; 5 – блок электронный; 6 – удлинитель немагнитный; 7 – забойный двигатель; 8 – блок измерительный (в структуре электронного блока); 9 – блок передающий (в структуре электронного блока); 10 – устройство сопряжения с объектом (УСО); 11 - персональный компьютер (Notebook); 12 – антенна
Рисунок 1.2 – Схема компоновки телесистемы ЗИС-4МЭ на скважине
1.1.5 Средства измерения, инструмент и принадлежности
Для проверки состояния, контроля работоспособности, проведения профилактических работ в процессе эксплуатации телесистемы ЗИС-4МЭ необходимы следующие средства измерения, инструмент и принадлежности.
- квадрант оптический КО-30М (ТУ3-3.179-81);
- буссоль ОБК (ТУ 3-3.443-78) или компас
- прибор комбинированный Ц4342 (ТУ 25-04.3365-78)
- мегаомметр М41003 (ТУ25-04-2131-72)
- транспортир для измерения угла смещения меток направления отклонителя забойного двигателя и 0 системы ЗИС-4МЭ
- штангенциркуль;
- уровнемер для цилиндрических поверхностей (призматический);
- контрольная штанга для проверки напряжений и сопротивлений изоляции кабеля и турбогенератора
- электрический привод с частотой вращения 1000 обмин для комплексной проверки работы скважинного прибора;
- блок питания электрический для проверки работоспособности и тестирования электронного блока в условиях телеметрической станции
- индикатор-нагрузка для комплексной проверки работоспособности скважинного прибора;
- приспособление для установки индикатора-нагрузки на электрический разделитель;
- комплект специальных ключей для отворачивания и наворачивания пробки герметичного контейнера и шестигранной гайки, извлечения элек-
тронного блока и проверки вращения турбогенератора
- наконечник для установки контейнера с кабелем в корпус электрического разделителя
- отвертка специальная для отворачивания и наворачивания пробки компенсатора генератора
- шприц для заправки генератора маслом
- ЗИП (комплект резиновых уплотнительных колец, ключи радиусные, отвертка, плоскогубцы, масло электроизоляционное МДПН, колпаки и пробки скважинного прибора);
