2.3.8 Порядок работы телесистемой зис-4мэ при бурении наклонно-направленных и горизонтальных скважин

Подключить устройство сопряжения с объектом (УСО) к USB порту компьютера и, с помощью проводов связи, - к антенне буровой.

Включить компьютер. Запустить программу проводки скважин «Проводка».

Произвести настройку программы и проверку работоспособности линии связи с УСО согласно рекомендациям, приведенным в пункте главного меню Справка.

Включить насос, обеспечив циркуляцию промывочной жидкости с расходом в соответствии с геолого-техническим нарядом.

Зарезку ствола скважины из вертикального участка (при зенитном угле 0÷4 град) необходимо осуществлять в следующей последовательности

- в окне магнитного отклонителя (поле ОТК2) рабочего окна оператора, (см. рисунок 2.3) отметить «галочкой» режим Зарезка. При этом показания магнитного отклонителя будут отображаться как азимут положения отклонителя в данный момент времени, показания же гравитационного отклонителя (окно «отклонитель») в вертикальном участке скважины будут некорректны

- развернуть ротором по часовой стрелке отклоняющую компоновку до

совпадения ее направления с проектным значением азимутального угла по параметру магнитного отклонителя

- застопорить ротор, опустить долото на забой и произвести зарезку ствола по проектному азимуту

- следить за режимом бурения и положением отклонителя, т.к. по мере изменения осевой нагрузки угол закручивания бурильной колонны от действия реактивного момента забойного двигателя меняется;

- поддерживать отклонитель в нужном направлении при помощи поворота бурильной колонны ротором;

- после набора зенитного угла 4÷5 градусов гравитационный отклонитель должен занять устойчивое положение «0 град.». Положение «0 град» показывает, что компоновка работает в режиме набора зенитного угла. Далее следует убрать метку «галочка» с режима «Зарезка» в поле ОТК2, при этом показатели отклонителей гравитационного и магнитометрического должны совпадать в пределах погрешностей измерений.

При работе телесистемы ЗИС-4МЭ программа «Проводка» отображает всю необходимую информацию в режиме приема и обработки сигнала (кнопка «Старт» включена). На экране монитора семь информационных окон отображают текущую информацию в виде цифровых значений, и шесть окон отображают принимаемые параметры в графическом виде. (см. рисунок 2.3).

В информационных окнах в виде цифровых значений отображаются следующие текущие параметры:

- зенитного угла – в колонке «Зенит»;

- азимута – в колонке «Азимут»;

- гравитационного отклонителя – в колонке «Отк».

- скорректированного азимута – в колонке «АЗ.корр.». Колонка отображает значения скорректированного азимута, который рассчитывается на основе принятых данных с учетом введенных показателей Ноп и магнитного наклонения (см. п.2.3.4.1). Границы точности параметра «АЗ.корр.» позволяют вводить Ноп и угол магнитного наклонения один раз для средней глубины скважин куста и более не повторять этой операции.

- напряженность магнитного поля – в колонке “Н”. Колонка отображает напряженность магнитного поля, измеренного датчиками прибора. Отклонение принятого модуля Н от опорной величины Ноп означает искажение магнитного поля в точке измерения и необходимость принятия за реальный азимут именно значения «Аз.корр.». Величина отклонения модуля Н показывается в виде коэффициента в скобках для простоты восприятия. Влияние магнитных масс максимально в направлении ЗАПАД-ВОСТОК и увеличивается с ростом зенитного угла.

ВНИМАНИЕ! КОРРЕКЦИЯ ВЛИЯНИЯ МАГНИТНЫХ МАСС ВОЗМОЖНА ТОЛЬКО ПРИ НЕБОЛЬШИХ ЗЕНИТНЫХ УГЛАХ В ДИАПАЗОНЕ ЗУ=0 - 65º, ПРИ БОЛЬШИХ ЗУ ДЛЯ УСТРАНЕНИЯ ВЛИЯНИЯ МАГНИТНЫХ МАСС НЕОБХОДИМО ИСПОЛЬЗОВАТЬ УВЕЛИЧЕННУЮ ДЛИНУ НЕМАГНИТНОГО УДЛИНИТЕЛЯ.

окно отклонителя гравитационного

сигнал от прибора

СП

окно-осциллограма

информационные окна в числовом и графическом виде

Спектр сигнала

окно магнитного отклонителя

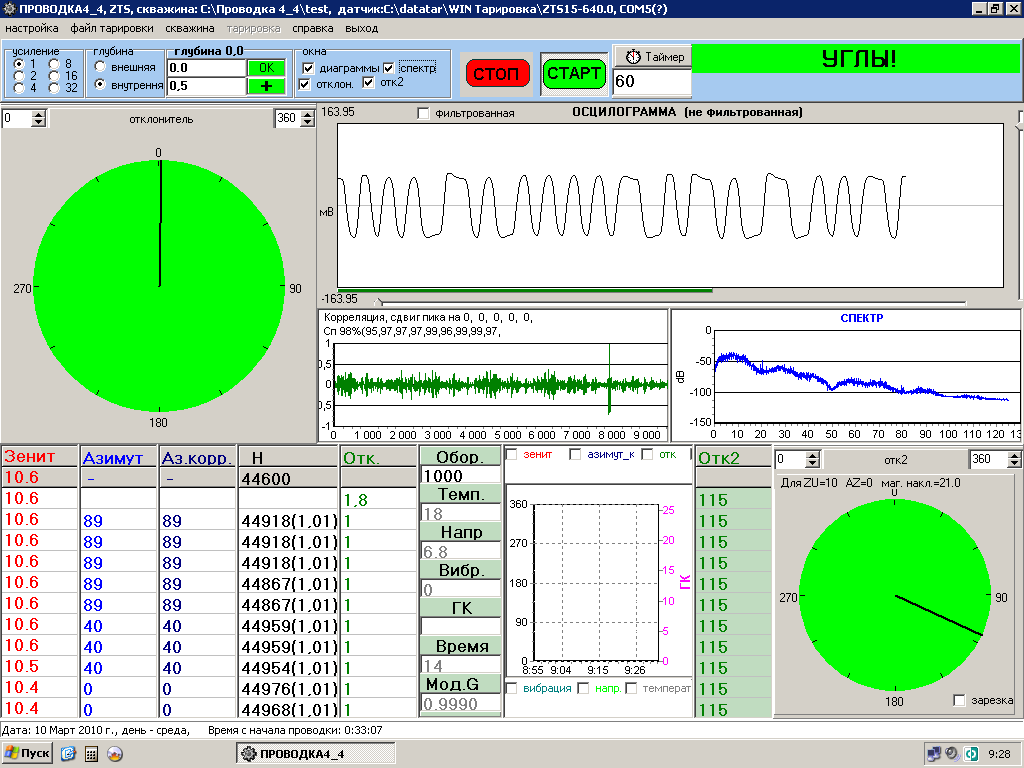

Рис. 2.3 – Рабочее окно оператора

В колонке контроля технических параметров отображаются текущие значения:

- «Обор.» - частота вращения генератора, об/мин;

- «Темп.» - температура, измеренная на шасси электронного блока, ºС;

- «Напр.» - напряжение БАП (см. п. 1.2.5) электронного блока, В;

- «Вибр.» - уровень вибрации на шасси электронного блока, g;

- «ГК» - уровень естественного гамма-излучения, измеренного модулем ГК (для телеметрических систем с модулем ГК), мкР.

«Время» - время работы в режиме циркуляции бурового раствора, ч.

Графические окна отображают следующие параметры:

Окно «Отклонитель» и «ОТК2» отображают показания гравитационного и магнитного отклонителей соответственно в виде стрелки по окружности 0÷360 угл. град. Имеется возможность установить сигнальный сектор для контроля показаний положения отклонителя в процессе работы. При положении отклонителя вне указанного сектора выдается звуковой сигнал.

Окно «Осциллограмма» отображает принимаемый сигнал от телеметрической системы. Режим отображения осциллограммы принимаемого сигнала – фильтрованный и нефильтрованный. Время приема каждого кадра дублируется ползунком внизу окна.

Окно «Корреляция» отображает корреляционную функцию принимаемого сигнала и его достоверность, общую (за кадр) и каждого принимаемого блока в кадре. Присутствие сигнала определяется по наличию ярко выраженного пика СП на графике кривой, а также по величине достоверности. Значения достоверности отображаются в верхней части окна. Достоверные и недостоверные значения отмечены цветом, зеленым и красным соответственно. Порог достоверности устанавливается при настройке программы в меню «Настройка» - «Порог достоверности Сп (%, целое)». Рекомендуемое значение порога достоверности 60 %, минимальное – 40 %.

Окно «Спектр» отображает спектр принимаемого сигнала по которому можно определить частоту и уровень принимаемого полезного сигнала, а также частоту и уровень принимаемых помех.

Окно «Диаграммы» отображает принимаемые параметры от телеметрической системы в графическом виде в режиме реального времени. Количество отображаемых параметров выбирается оператором меткой «галочка».

Во время передачи параметров, измеренных в статике, на место гравитационного отклонителя в колонке «ОТК» передается угол отклонителя, замеренный в статике. Текущим отклонителем в процессе бурения с прокачкой бурового раствора будет только ОТК2 (один за кадр). По нему и настраивают положение отклонителя турбобура во время передачи параметров, измеренных в статике.

Привязку данных по глубине производят по инструменту, для чего на ведущей бурильной трубе (квадрате) наносят мелом метки через 1метр.

Бурильщик сообщает оператору о каждом пробуренном метре, а оператор вводит параметр глубины скважины в компьютер в верхней части окна программы.

Данные о глубине могут получаться автоматически от программ систем контроля технологических параметров бурения (системы ТИ или ГТИ) с контролем глубины скважины. При этом должна быть организована отправка-получение данных глубины соответствующей настройкой программ.

При низком уровне принимаемого сигнала (менее 0,3 мВ) рекомендуется воспользоваться функцией «усиление сигнала» обозначив нужный коэффициент усиления в левой части верхней иформационной панели программы.

Следует помнить, что вместе с полезным сигналом усиливаются и помехи. Оптимальным коэффициентом усиления сигнала следует принимать тот, при котором программа приема будет работать с максимальным процентом достоверности.

В процессе бурения наиболее динамично происходит изменение показаний положения отклонителя КНБК, поэтому передаваемые данные условно поделены на «Углы» и «Отклонители». При приеме блока значений отклонителей (8 значений подряд) в правой части информационной панели программы включается надпись – «Отклонители!». Во время приема блока значений углов зенитного, азимута и по одному значению гравиметрического и магнитного отклонителей, включается надпись «Углы!». Далее снова повторяется блок значений отклонителей.

В процессе работы на компьютер для контроля передается параметр состояния степени заряда аккумуляторной батареи. Напряжение батареи измеряется прибором в конце замера в статике и передается в неизменном виде до следующего статического замера.

В случае снижения напряжения батареи ниже допустимого порога программа приема сообщит об этом звуковым сигналом и соответствующим текстовым сообщением в поле аварийных сообщений. Порог напряжения составляет 6,8 вольт. Если напряжение батареи опустилось ниже порога, то можно констатировать выход из строя системы замера в статике. Сам замер при этом будет некорректным. Значение порога заносится в соответствующую строку окна настроек программы “Проводка 4”.

Измеряемое прибором время работы в часах позволяет фиксировать время работы прибора на забое. Формат передачи времени работы позволяет передать время в диапазоне 0-255 часов, затем цикл повторяется.

Текущее и общее время работы прибора доступно при считывании карты настроек прибора через шнур с помощью подпрограммы «Тарировка».
