1. Исходные данные для расчета реечного домкрата

Таблица 1. – Исходные данные

Марка автомобиля	ГЭСА 3777
Наименование механизма	Домкрат винтовой

2. Расчет винтового домкрата

2.1 Определение среднего диаметра резьбы винта

Средний диаметр резьбы винта определяется по условию износостойкости по формуле:

(1)

где Q – осевая нагрузка резьбы, Н;

ψ_г – коэффициент высоты гайки (принимаем ψ_г =1,2);

ψ_h – коэффициент высоты резьбы (для упорной резьбы принимаем ψ_h = 0,75);

[q] – среднее допускаемое давление между рабочими поверхностями витков винта и гайки, МПа (по таблице 1 принимаем значение [q] = 12 МПа для материала закаленная сталь-бронза пары «винт-гайка»).

Таблица 1. – значение средних допускаемых давлений [q] между рабочими поверхностями витков винта и гайки, а так же значения коэффициента трения скольжения f

Материал «винт-гайка»)	[q]	f
Закаленная сталь-бронза	11…13	0,10…0,12
Незакаленная сталь-бронза	8…10
Закаленная сталь-чугун	7…8	0,11…0,13
Незакаленная сталь-чугун	5…7

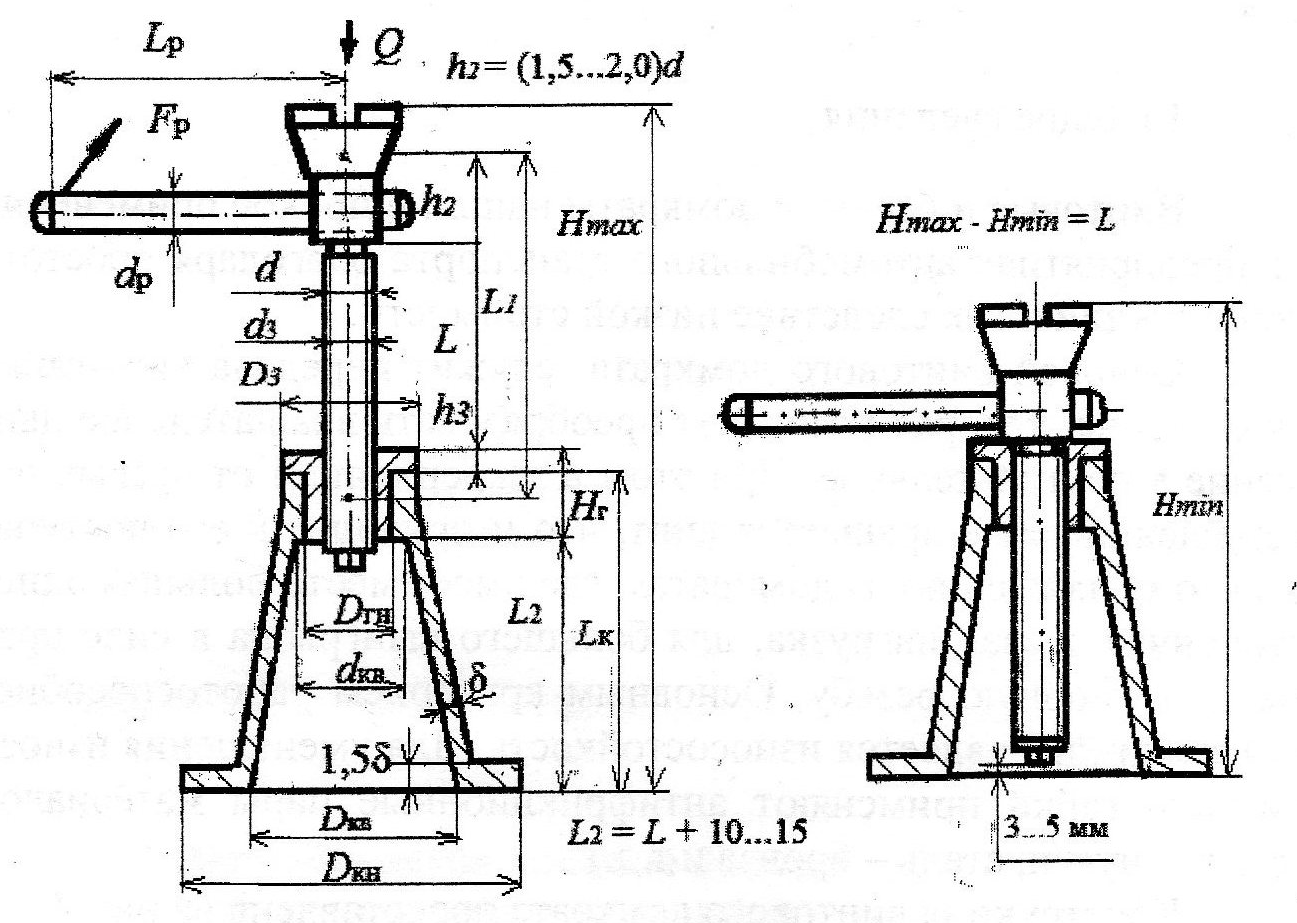

Рисунок 1. – Конструкция винтового домкрата

, Н (2)

где m_моста – масса наиболее нагруженного моста автомобиля, кг;

g – ускорение свободного падения, м/с².

Округляем получившееся значение осевой нагрузки Q в большую сторону (принимаем Q = 40000 Н)

2.2 Определение внутреннего диаметра резьбы винта

Расчет внутреннего диаметра резьбы винта определяется из условия прочности на сжатие с учетом кручения по формуле:

(3)

где β – коэффициент, учитывающий влияние кручения в сечении винта (β=1,3) ;

[σ_сж] – допускаемое напряжение сжатия, МПа.

(4)

где σ_т – предел текучести, МПа (по таблице 2 принимаем значение σ_т = 540 МПа для материала Ст 45).

Таблица 2. – механические характеристики сталей

Марка стали	Термообработка	Механические характеристики
		σв, МПа	σт, МПа
35	Улучшение	680	380
45	Улучшение	780	540
50	Закалка	800	460
40Х	Улучшение	790	640
	Улучшение и закалка ТВЧ	900	750

2.3 Выбор диаметра винта

Для упорной резьбы диаметр винта d выбирают из условия , (диаметры d₂ и d₃ приведены в табл. 2.3 методические указанания к выполнению расчетно-графической работы по дисциплине «Основы проектирования и эксплуатации технологического оборудования» для студентов специальности 190601 «Автомобили и автомобильное хозяйство» вех форм обучения Н.А. Андреевой стр. 4 )

Таблица 3. – размеры профиля упорной резьбы ГОСТ 10177-82

d = D		р, мм	D2 = d2, мм	D1, мм	d3, мм
1-й ряд	2-й ряд
24	22,06	3	21,75	19,5	18,79
