7.1.3Окна прозрачности оптического волокна

Рис. 32. График зависимости затухания в кварцевом волокне от длины волны излучения и три окна прозрачности

Окно́ прозра́чности — диапазон длин волн оптического излучения, в котором имеет место меньшее, по сравнению с другими диапазонами, затухание излучения в оптическом волокне. Стандартное ступенчатое оптическое волокно (SMF) имеет три окна прозрачности: 850 нм, 1310 нм и 1550 нм. К настоящему времени разработаны четвёртое (1580 нм) и пятое (1400 нм) окна прозрачности, а также оптические волокна, имеющие относительно хорошую прозрачность во всём ближнем инфракрасном диапазоне.

Неоднородность затухания света в оптическом волокне в разных диапазонах длин волн обусловлено неидеальностью среды, наличием примесей, резонирующих на разных частотах.

Затухание в разных окнах прозрачности неодинаково: наименьшая его величина — 0,22 дБ/км наблюдается на длине волны 1550 нм, поэтому третье окно прозрачности используется для организации связи на большие расстояния. Во втором окне прозрачности (1310 нм) затухание выше, однако для этой длины волны характерна нулевая дисперсия, поэтому второе окно используется на городских и зоновых сетях небольшой протяжённости. Первое окно прозрачности используется в офисных оптических сетях; использование этого окна прозрачности незначительно.

7.2Спектральное уплотнение каналов wdm

Традиционные технологии телекоммуникаций позволяют по одному оптическому волокну передать только один сигнал. Суть же технологии спектрального, или оптического уплотнения заключается в возможности организации множества раздельных сигналов SDH по одному волокну, а, следовательно, многократном увеличении пропускной способности линии связи.

Спектральное уплотнение каналов (англ. Wavelength-division multiplexing, WDM, буквально мультиплексирование с разделением по длине волны) — технология, позволяющая одновременно передавать несколько информационных каналов по одному оптическому волокну на разных несущих частотах.

Технология WDM позволяет существенно увеличить пропускную способность канала (к 2009 году достигнута скорость 15,5 Тбит/с), причем она позволяет использовать уже проложенные волоконно-оптические линии. Благодаря WDM удается организовать двустороннюю многоканальную передачу трафика по одному волокну (в обычных линиях используется пара волокон — для передачи в прямом и обратном направлениях).

Принцип работы систем со спектральным уплотнением заключается в следующем. В простейшем случае каждый лазерный передатчик генерирует сигнал на определенной частоте из частотного плана (рис. 33)

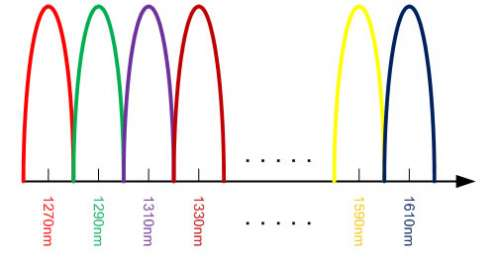

Рис. 33 – Спектральное разделение каналов.

Все эти сигналы перед тем, как вводиться в оптическое волокно, объединяются мультиплексором (MUX), на приемном конце сигналы разделяются демультиплексором (DEMUX). Здесь, так же как и в SDH сетях, мультиплексор является ключевым элементом.

Оптические интерфейсы поддерживают все протоколы в диапазоне от 30 Мбит/с до 2,5 Гбит/с, включая OC-3/STM-1, OC-12/STM-4, и OC-48/STM-16, Gigabit Ethernet SX, Gigabit Ethernet LX, Fast Ethernet, FDDI, ATM, ESCON, FICON, Fiber Channel, Coupling Link, а также любой частный протокол, работающий в указанном диапазоне.

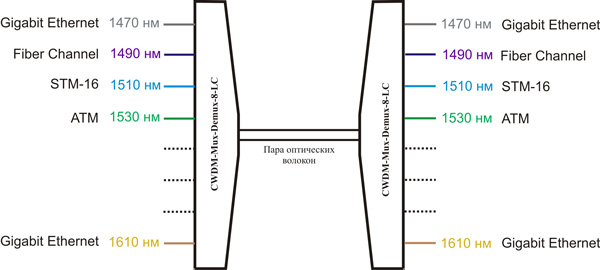

Рис. 34 – Поддерживаемые протоколы
