М инистерство образования и науки Российской Федерации

Московский приборостроительный техникум

федерального государственного бюджетного образовательного учреждения

высшего профессионального образования

«Российский государственный торгово-экономический университет»

(МПТ РГТЭУ)

Специальность «230115»

Дисциплина: «Технические средства информатизации»

Лабораторная работа №2

Тема: «Изучение строения системного блока пк»

Разработал: ст. гр. П-229

Галяс Д.В.

Участники

(Зенин В.,Кондауров,Садовников Д.,Сагитов В.)

Проверил: преп. Полянский А.А

Москва 2013

Оглавление

Описание лабораторной работы 3

1. Цель работы 3

2. Теоретические сведения 3 3. Оборудование 4 4. Задание 4 5.Описание практической работы 4

Описание лабораторной работы

1. Цель работы: Освоить сборку ПК и узнать его компоненты.

2. Оборудование: Системный блок, отвертка

3. Задание: Разобрать, собрать и отладить ПК

4. Описание выполненной работы:

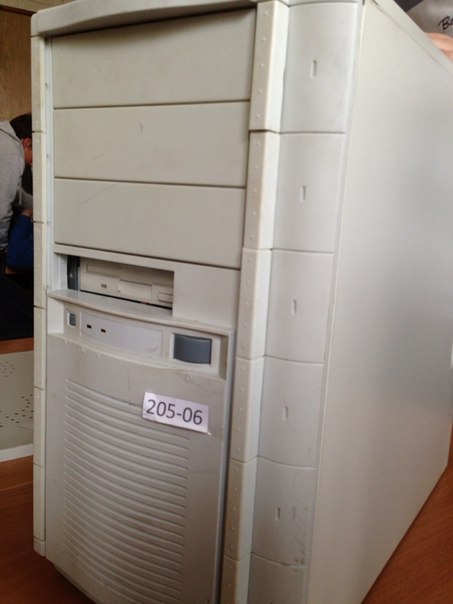

1) Берем системный блок, снимаем боковую панель корпуса, в данной модели корпус midi.

Корпус – элемент, в котором хранятся все выше перечисленные комплектующие. Корпус защищает их от внешнего воздействия и механических повреждений, поддерживая необходимый температурный режим внутри.

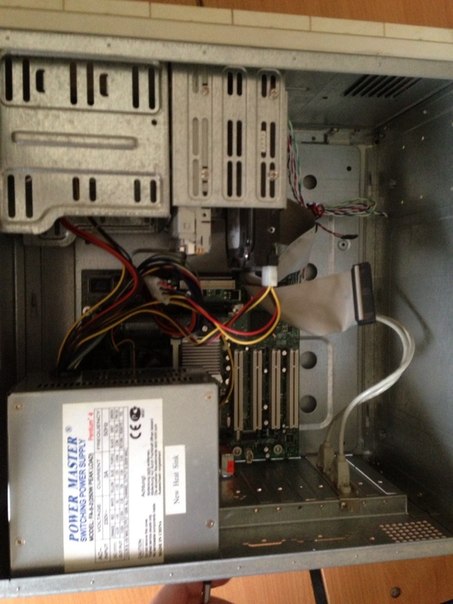

2) На это фотографии мы можем наблюдать «внутренности» системного блока.

Системный блок – это совокупность самых важных устройств компьютера. Они являются основными и необходимы для его работы. Ниже мы рассмотрим самые важные и жизненно необходимые комплектующие ПК. Начнем мы с материнской платы.

Что же находится в системном блоке?- узнаем 

• Первая и самая важная деталь – это материнская плата.

• Следующее не менее важная деталь – процессор.

• Далее идет блок питания(необходимая часть для подачи питания для самого ПК ).

• Жесткий диск. Является основным накопителем данных в большинстве компьютеров

Видеокарта. Нужна для того, чтобы могли видеть на мониторе красивые картинки, фильмы, эффекты в играх. Оперативная память(она же ОЗУ). Её основной задачей является временное хранение данных DVD(CD) привод. Устройство, которое позволяет записывать и считывать диски.

3) Материнская плата

Материнская плата – это печатная плата, на которую устанавливаются основные компоненты компьютера, такие как, видеокарта, оперативная память, винчестер и т. д. Основа материнской платы – набор ключевых микросхем, также они называются набором логики или чипсетом.

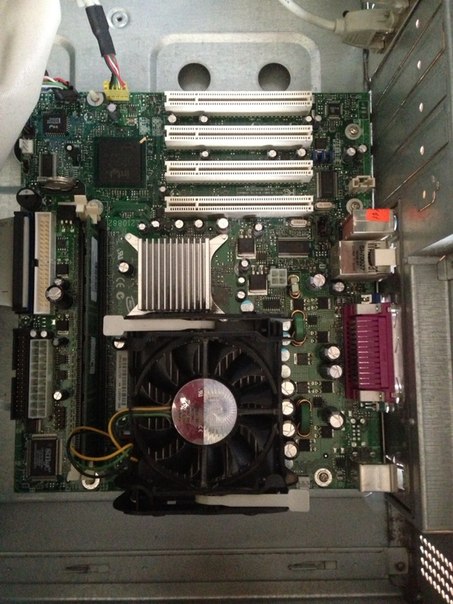

“Внутренности” материнской платы  Intel Desktop board D845GVAD2.

Socket:	S478
Поддерживаемые процессоры	Intel Pentium 4/Celeron
Системная шина:	:. 400 МГц - 533 МГц
Чипсет:	Intel 845GV.
Память:	DDR DIMM, 200 - 266 МГц
Количество слотов памяти:	2
Максимальный объем памяти:	2 Гб
IDE количество слотов:	2, UltraDMA 100
Слоты расширения:	4xPCI
Звук:	AC'97, на основе SigmaTel STAC9750/66.
Встроенный видеоадаптер:	есть, на основе Intel Extreme Graphics
Наличие интерфейсов	4 USB, 1xCOM, PS/2 (клавиатура), PS/2 (мышь), LPT
Разъемы на задней панели:	PS/2 (клавиатура), PS/2 (мышь), LPT
