3.2. Зусилля в ногах вежі
Повне зусилля в нозі бурової вишки від вертикального та горизонтального навантаження:
де N1i – поздовжні зусилля в нозі вежі від вертикальних навантажень:
;
N2i – поздовжні зусилля в нозі вежі від горизонтальних навантажень:
;
3.3. Зусилля в решітці
Зусилля в поясі решітки приймаємо:
Розкоси
розраховуємо на сумарне зусилля від
поперечної сили
та обмину ніг вишки поздовжньою силою
.
Зусилля стиску – розтягу в розкосах становить:
від поперечної сили Qmax:
від сили обмину N:
За наявності невідомих величин подальший розрахунок проведемо в пункті 4.3.2.
Розкоси
приймаємо із круглої сталі. Тому
необхідно, щоб зусилля стиску від обмину
не перевищувало розтягуючого зусилля
від поперечної сили
для будь-якої комбінації навантажень
на вишку. Для цього розкоси попередньо
розтягують на зусилля
Npp = 30 кН.
Розрахункове зусилля в розкосі решітки вишки буде:
Np = Npp + Npt = 30+294=324kH.
4.Добір перерізу елементів вежі
4.1. Вибір матеріалу
Вибираємо сталь С345 з приблизним значенням розрахункового опору Ry = 335 МПа .
4.2. Розрахунок ніг вежі
Орієнтовано визначимо площу перерізу ноги:
З сортаменту вибираємо трубу Тр. 377х10:
DH = 325 мм, t =65 мм, A =60 см2, i = 11 см
Знаходимо максимальну гнучкість ноги вишки:
Залежно
від
знаходимо
коефіцієнт повздовжнього згину
min=
0,58.
Виконуємо перевірку стійкості ноги вишки:
Підбір проводиться за максимальним напруженням.
4.3. Розрахунок решітки вежі
4.3.1. Розрахунок пояса
Орієнтовано визначимо площу та радіус інерції перерізу пояса:
З сортаменту вибираємо трубу Тр. 244,5х6 мм:
DH =244,5 мм, t =6 мм, A =44,95см2, i =8,419 см.
Знаходимо максимальну гнучкість ноги вишки:
Залежно від знаходимо коефіцієнт поздовжнього згину min=0,35.
Виконуємо перевірку стійкості пояса вишки:
Підбір проводиться за максимальною гнучкістю.
4.3.2. Розрахунок розкосів
Визначаємо необхідну площу перерізу розкосу:
Визначаємо діаметр розкосу:
Приймаємо затяжку з кругляком d=45 мм, площа якої Ap=15,89 см2.
Виконуємо перевірку на міцність:
Перевірка гнучкості не потрібна, бо гнучкість елементів, що підлягають попередньому натягу, не обмежується.
4.4. Стійкість позацентрово-стиснутої вежі
Знаходимо максимальну гнучкість вишки:
де µ1 – коефіцієнт для визначення розрахункової довжини:

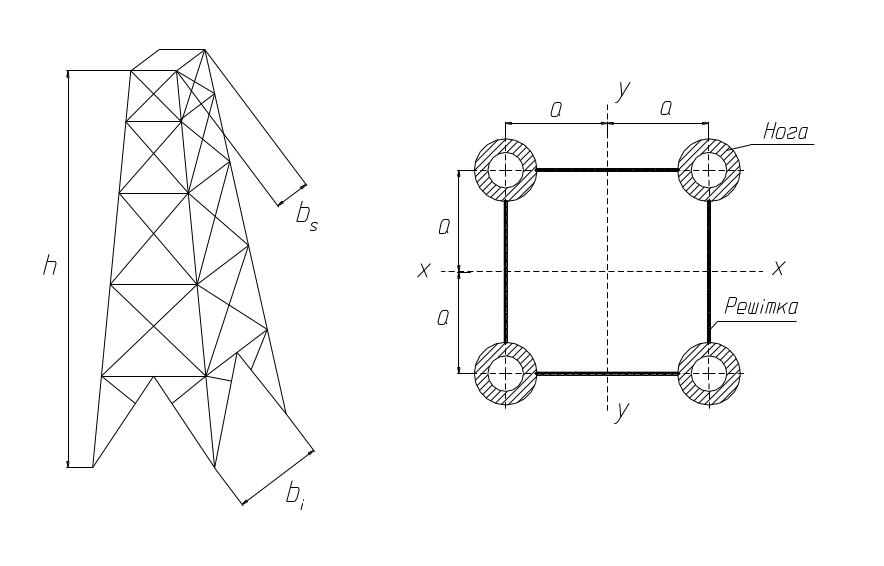

Рисунок 4.1. – Схема для визначення гнучкості та схема поперечного
перерізу
Знаходимо приведену гнучкість вишки:
Вираховуємо відносний ексцентриситет за формулою:
де
– відстань від головної осі перерізу
до осі ноги вишки;
a=550
cм;
– момент інерції перерізу вишки відносно
головної осі:
де Iвл – власний момент інерції ноги вежі:
е – ексцентриситет:
Визначаємо умовну гнучкість:
Виконуємо перевірку стійкості вишки у цілому за формулою:
де φe=0,770;
Стійкість вишки забезпечена.
