2.2. Вертикальні навантаження

Вертикальне навантаження, яке діє на підкронблочну раму вишки:

F’=F₁+F₂+F₄+F₅

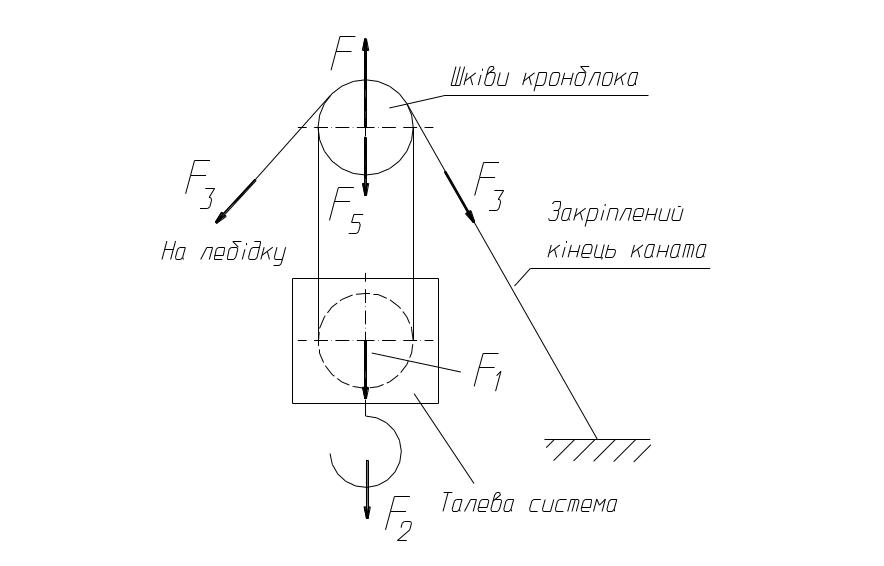

Рисунок 2.2. – Кінематична схема підйомної системи

де – вага талевої системи:

де G_г – вага гака; G_г=48 kH;

G_в – вага вертлюга; G_в=39.9 kH;

G_б – вага блока; G_б=125 kH;

– вага талевого каната:

G_тк=l_тк·g_тк

де – довжина талевого каната в оснастці:

l_тк=l_б·u_тс

де – відстань між кронблоком і талевим блоком у нижньому положенні гака:

l_б=h-h₂=39-12=35 м;

l_тк=27*12=600 м;

G_тк=27*0,082=2,2146 kH;

F₁=48+33,9+2*2,214/3=89,371 kH.

Приймаємо F₁=89,371kH.

– вага крон блока.

2.3. Горизонтальні навантаження

Горизонтальне навантаження на наголовник, вираховується для двох випадків:

• гак нерухомий:

^T1=131.45кН

• при русі гака : = ( 961,38 ·24)/2·23= 30.53 кН.

де і - кути відповідно між ведучою і нерухомою струнами каната та вертикальною віссю вишки.

Приймаємо =131.45 kH; =30.53 kH.

Горизонтальна сила від ваги свічок:

Рисунок 2.3. – Схема знаходження горизонтальної складової сили, діючої на

кронблок від натягуталевого каната

де – загальна вага свічок на підсвічнику:

_1102.5 kH;

Згідно норм проектування визначаємо вітрове навантаження на бурову вишку для трьох значень нормативного вітрового тиску: кПа; кПа; кПа за формулою:

де А – площа навітряної частини вишки:

;

k – коефіцієнт, що враховує зміну вітрового навантаження по висоті; k=1,6;

φ – коефіцієнт заповнення панелі; φ=0,15.

Результати записуємо до таблиці 2.1.

Рисунок 2.4. – Схема вітрових навантажень на бурову вежу

Вітрове навантаження на повний комплект свічок:

;

де A_cв – площа бурильних труб, які сриймають вінроае навантаження:

де n – кількість свічок; n = 15;

- діаметр свічки; =0,168;

- частина довжини свічки, на яку діє вітрове навантаження; =18 м;

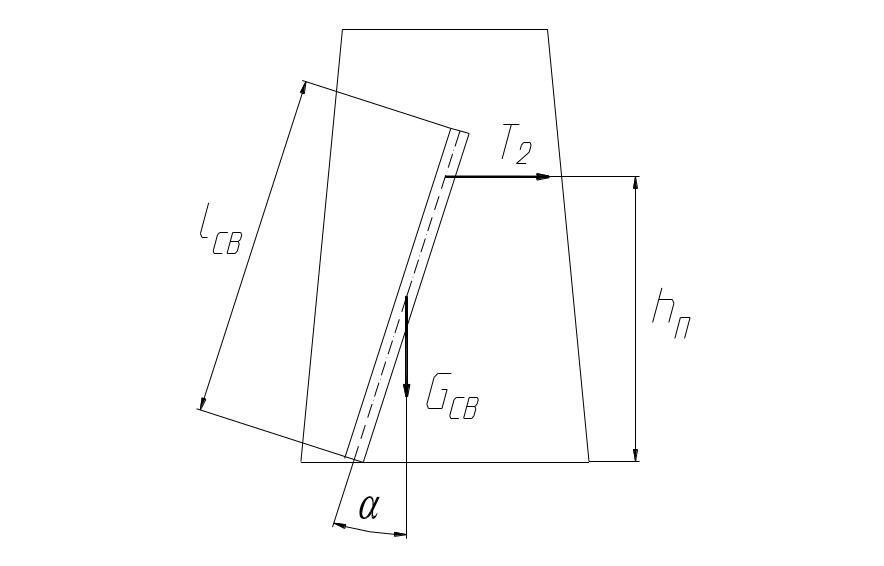

_{Рисунок 2.5. – Схема знаходження горизонтальної складової}

_{навантаження від ваги свічок, встановлені за пальці}

;

Визначення зусиль в елементах вишки

3.1. Визначення розрахункових зусиль у вежі

Від кожного навантаження знаходимо зусилля для розрахункового перерізу, який приймаємо на рівні опорної частини вишки.

Таблиця 3.1. – Зусилля від навантажень

№	Навантаження		Зусилля
	Позначення	Значення		M, кНм	N, кН	Q, кН
1	F1	89.37		0	89.37	0
2	F2	4100		0	4100	0
3	F3	449.561		0	449.561	0
4	F4	360		0	360	0
5	F5	70.4		0	70.4	0
6		131.45		5126.56	0	131.45
7	T2	30.53		119.67	0	30.53
8	W700	102.06		3980.34	0	102.06
9	W250	38.275		1492.725	0	38.275
10	W150	22.95		895.05	0	22.95
11	Wсв.150	20.58		802.62	0	20.58
12	Wсв.250	7.35		286.62	0	7.35
13	Wсв.700	4.41		171.98	0	4.41

Розрахункові зусилля визначаємо для чотирьох варіантів поєднань навантажень з урахуванням коефіцієнта сполучень .

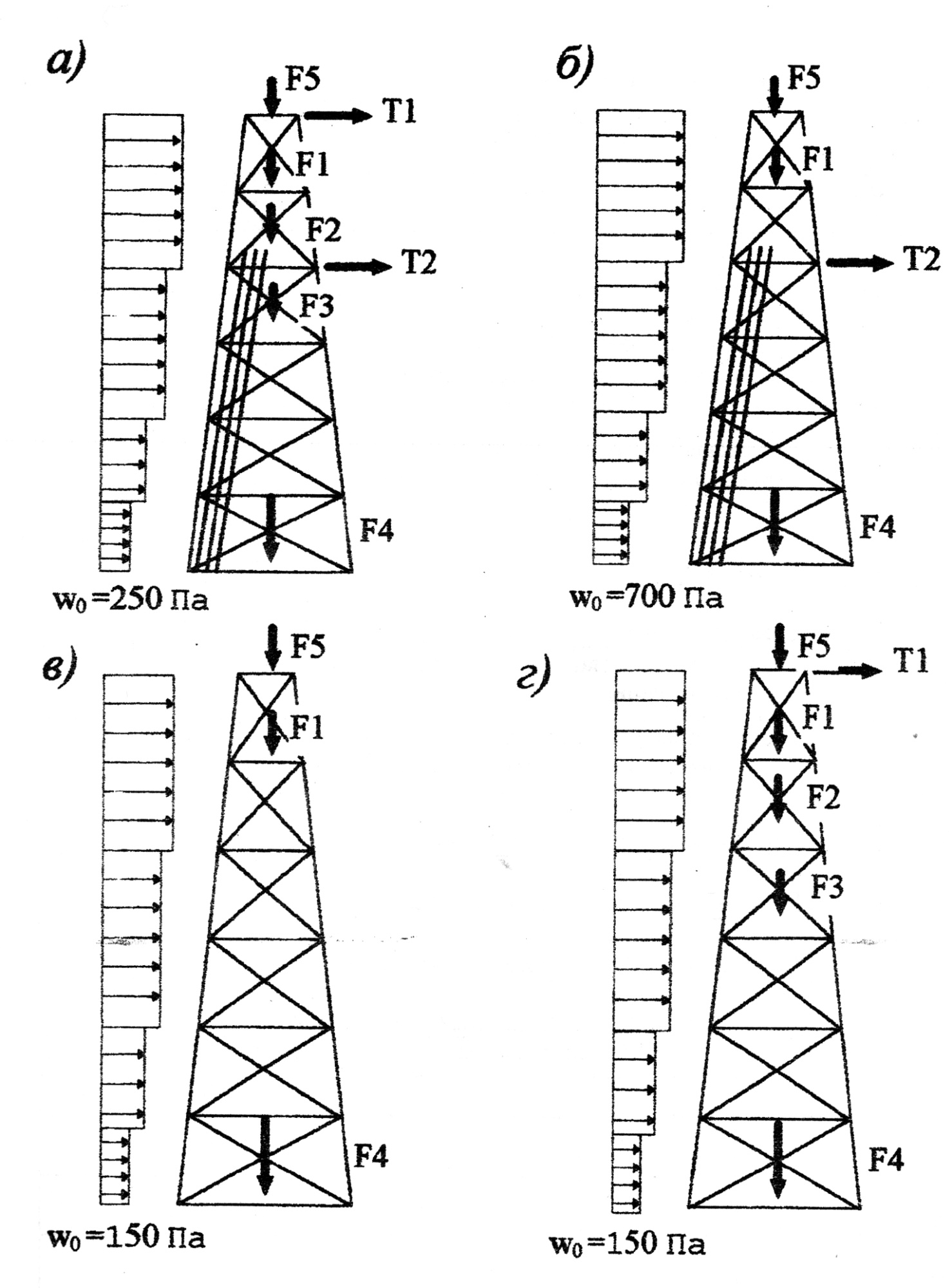

Рисунок 3.1. – Схеми дії навантажень на вежу

Таблиця 3.2. – Розрахункові зусилля у вежі

	Розрахункові зусилля на вишку
	Варіант 1	Варіант 2	Варіант 3	Варіант 4
M, кНм	8096.6	5973.63	895.05	6021.6
N, кН	5069.33	50.77	519.77	5069.33
Q, кН	208.21	153.17	22.95	154.4
№ рядків	1, 2, 3, 4, 5, 7, 9, 12	1, 4, 5, 7,8, 11	1, 5, 4 , 10	1, 2, 3, 4, 5, 6, 10
