Самостоятельная работа № 1
Задание: выполнить отчет по требованиям Государственных Стандартов
2.301 – 68. ФОРМАТЫ;
2.302 – 68. МАСШТАБЫ;
2.303 – 68. ЛИНИИ;
2.304 – 81. ШРИФТЫ ЧЕРТЕЖНЫЕ;
2.104 – 2006 ОСНОВНЫЕ НАДПИСИ;
2.109 – 73. ОБЩИЕ ТРЕБОВАНИЯ К ЧЕРТЕЖАМ;
2.307. НАНЕСЕНИЕ РАЗМЕРОВ И ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ
Практическая работа №7
1. Деление отрезка прямых линий на равные части
2. Деление окружности на равные части
Деление отрезка прямых линий на равные части

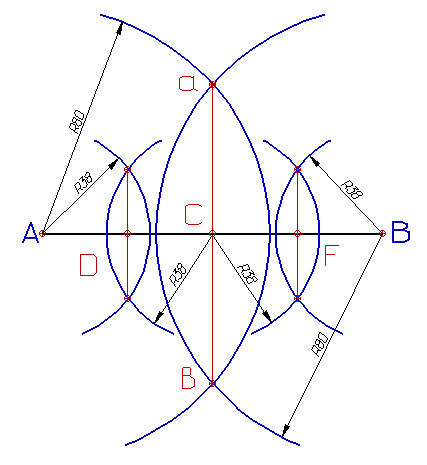

Деление отрезка прямой на две и четыре равные части Из концов отрезка А и В циркулем проводят две дуги окружности радиусом R, несколько большим половины отрезка, до взаимного пересечения в точках а и в. Через полученные точки а и в проведем прямую, которая пересекает отрезок АВ в точке С, делящей отрезок на две равные части. Проделав подобные построения для отрезков АС и СВ, получим точки D и F. Точки С, D и F делят отрезок АВ на четыре равные части.
|
|

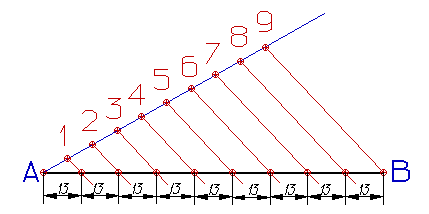

Деление отрезка прямой на любое число равных частей. Пусть отрезок АВ требуется разделить на 9 равных частей. Для этого из любого конца отрезка (из точки А) проведем под острым углом к отрезку прямую линию, на которой от точки А измерительным циркулем откладываем 9-ть равных отрезков произвольной величины. Точку 9 соединяем с точкой В (концом данного отрезка) прямой. Из точек 1, 2, ... 8 проведем ряд прямых параллельных прямой 9А, которые пересекая отрезок АВ разделят его на 9 равных частей.
|
|
Деление окружности на равные части
В черчении часто необходимо выполнять сложные геометрические построения, связанные с формой самого сооружения, его деталей и декоративного оформления.
В программу обучения студентов входят задания по специальности, предполагающие владение приемами построения сложных форм. Поэтому в процессе начального (подготовительного) профессионального обучения необходимо пройти основные геометрические построения и усвоить правильные приемы работы.
Окружностью называется замкнутая кривая линия, каждая точка которой расположена на одинаковом расстоянии от одной точки 0, называемой центром.
Деление окружности на восемь равных частей Деление окружности на восемь равных частей производится в следующей последовательности:
|
|
Деление окружности на три, шесть и двенадцать равных частей Деление окружности на три, шесть и двенадцать равных частей выполняется в следующей последовательности:
|
|
Деление окружности на пять равных частей Деление окружности на пять равных частей выполняется в следующей последовательности:
|
|
Деление окружности на семь равных частей Деление окружности на семь равных частей выполняется в следующей последовательности:
|
|
