Практическая работа № 22
Пересечение геометрических тел плоскостями
Задание 1:

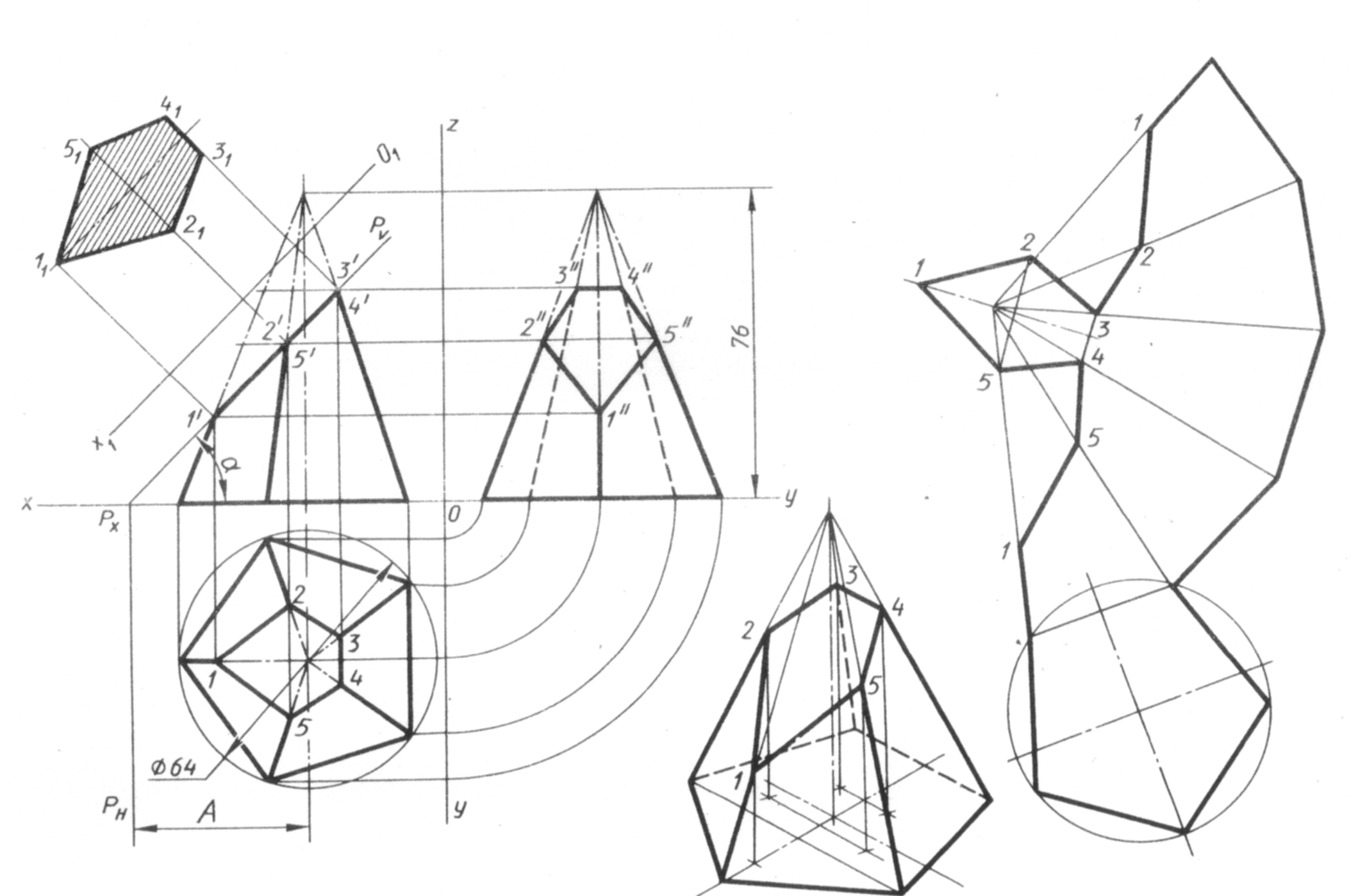

Построить три проекции пятиугольной пирамиды, усеченной плоскостью Р, натуральную величину сечения, развертку и изометрию.
Работа выполняется по вариантам на листах формата А3( три проекции+изометрия) и А4 (развертка)
№ варианта |
Градус угла «альфа» |
А |
1 |
45 |
44 |
2 |
55 |
40 |
3 |
20 |
42 |
4 |
25 |
45 |
Задание 2:

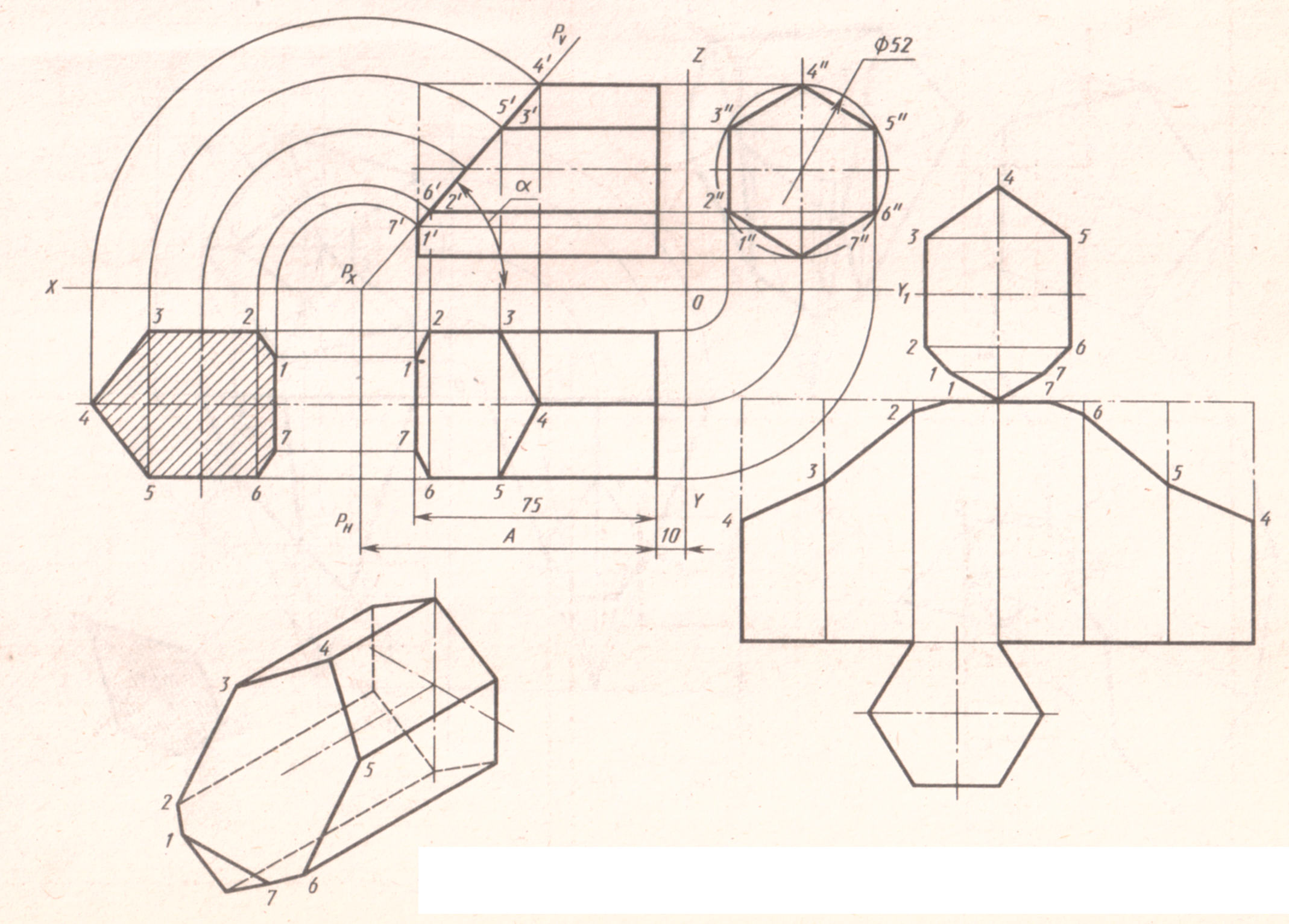

Построить три проекции шестиугольной призмы, усеченной плоскостью Р, натуральную величину сечения, развертку и изометрию.
Работа выполняется по вариантам на листах формата А3( три проекции+изометрия) и А4 (развертка)
№ варианта |
Градус угла «альфа» |
А |
1 |
45 |
90 |
2 |
60 |
90 |
3 |
40 |
90 |
4 |
30 |
90 |
Самостоятельная работа № 3
1. Выполнение заданий по вычерчиванию геометрических тел в различных аксонометрических проекциях по вариантам.
2. Составить отчет по изучению темы: Способы преобразования ортогонального чертежа. Способ вращения вокруг прямой.
