Правила построения системы

Максимальная длина горизонтальной и магистральной кабельной подсистем приведены на рис. 39.

Кабели и коммутационное оборудование различных категорий могут сосуществовать в пределах подсистемы и/или кабельной линии, но передающие рабочие характеристики линии будут определяться категорией наименее производительного звена. Кабели с различными номинальными характеристиками сопротивления, а также оптические волокна с различными диаметрами ядра не разрешается соединять в пределах одной кабельной линии. Многократное появление одного и того же проводника или проводников, проходящих за точку терминирования (шунтированные отводы), не может являться частью кабельной системы.

Горизонтальная кабельная система

Расстояния в горизонтали. Максимальная длина горизонтального кабеля должна составлять 90 м, независимо от типа среды. Это длина кабеля от точки его механического терминирования в FD до ТО на рабочем месте. При определении максимальной длины любого горизонтального сегмента общая механическая длина кабелей на рабочем месте, пэтч-кордов или кроссировочных перемычек, а также кабелей активного оборудования в ТС должна составлять не более 10 м.

Настоятельно рекомендуется использование кабелей активного оборудования, рабочие характеристики которых совпадают или превышают характеристики пэтч-кордов, поскольку может потребоваться, чтобы эти кабели соответствовали требованиям к рабочим характери- стикам приложений, планируемых к эксплуатации на этих кабелях.

Длина кроссировочных перемычек или пэтч-кордов в FD не должна превышать 5 м.

На рис. 40 приведена модель для определения спецификаций расстояний для медного горизонтального кабеля. В схему входят - три соединения (сопряженные коннекторные пары или соединения /DC), 90 м (физическая длина) симметричного кабеля и 5 м гибкого кабеля. В данную модель не включена дополнительная Переходная точка; если она используется, должны сохраняться передающие характеристики горизонтального сегмента длиной 90 м. На рис. 41 приведена схема модели с применением волоконно-оптического горизонтального кабеля. В ней предполагается максимум два коннектора и две муфты.

Выбор типа кабеля. Для использования в горизонтальной кабельной подсистеме рекомендуются кабели двух следующих типов. Предпочтительные: симметричный кабель100 Ом и многомодовое оптическое волокно 62,5/125 мкм. Альтернативные: симметричный кабель 120 Ом, симметричный кабель 150 Ом, многомодовое оптическое волокно 50/125 мкм.

Для обслуживания более одной ТО возможно применение гибридного и композиционного кабелей.

Конфигурация телекоммуникационных розеток (ТО). При конфигурировании двух ТО в соответствии с данным стандартом (рис. 42) одна розетка должна обслуживаться симметричным кабелем категории 3 или выше (предпочтительно 100 Ом), а вторая - симметричным кабелем категории 5 (предпочтительно 100 Ом) или волоконно-оптическим кабелем.

Магистральная кабельная система

Физическая топология. В магистральном каблировании не должно быть более двух уровней в иерархии кроссов, что позволяет ограничить деградацию сигнала в пассивных сис-

темах и упростить администрирование. На пути от FD до CD кабель должен проходить не более чем через один кросс (рис. 43). Единственный кросс магистральной кабельной системы способен удовлетворить потребности всей магистральной подсистемы. Кроссы магистральной кабельной системы могут располагаться в телекоммуникационных шкафах или аппаратных. К элементам передающей среды, таким как индивидуальные волокна или пары, применима топология звезды.

Выбор типа кабеля. Стандарт определяет пять типов передающей среды; в магистральном каблировании возможно использование более одного типа: многомодовое и одномодовое оптическое волокно (предпочтение отдается многомодовому волокну 62,5/125 мкм) и симметричный кабель 100 Ом, 120 Ом или 150 Ом (предпочтение отдается симметричному кабелю 100 Ом). Расстояния магистрали для всех высокоскоростных приложений на медных компонентах должны быть ограничены горизонтальными расстояниями.

Расстояния в магистрали. Максимальная длина магистрали между CD и соответствующим распределителем в телекоммуникационном шкафу должна отвечать требованиям, иллюстрированным на приведенном рисунке (рис. 44). Системы с сегментами, превышающими указанные ограничения на расстояния, можно разделить на зоны, каждая из которых будет поддерживаться магистральной кабельной системой, удовлетворяющей требования к расстояниям.

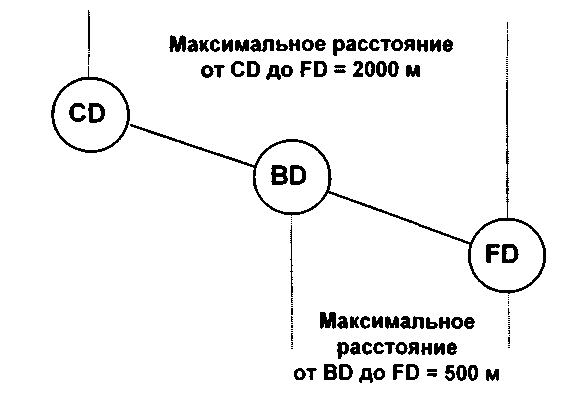

Рис. 44. Максимальные допустимые расстояния в магистральной подсистеме

Примечание: Приведенные максимальные расстояния применимы не ко всем комбинациям кабельных сред и приложений. До выбора магистральной среды рекомендуется проконсуль- тироваться с производителями оборудования, прикладными стандартами и поставщиками систем.

Расстояние между CD и FD не должно превышать 2000 м. Расстояние между BD и FD не должно превышать 500 м. Максимальное расстояние в 2000 м от CD до FD может быть увеличено при использовании одномодового волоконно-оптического кабеля. Расстояние между CD и FD, превышающее 3 км в случае применения одномодового оптического волокна, выходит за рамки действия настоящего стандарта. Длина перемычек и пэтч-кордов в BD и CD не должна превышать 20 м. Значения длин, превышающие 20 м, вычитаются из максимально до- пустимой длины магистрального кабеля.

Внешний сервис. Внешний сервис (например, централизованное вещание, принимаемое антенной) может входить в кампус или здание в местах, удаленных от распределителей. Расстояние между точками ввода внешнего сервиса и распределителем, с которым они со- единены, должно учитываться при определении максимальных длин кабеля. На определение величины расстояния имеют также влияние нормативы и правила, регулирующие местополо- жение интерфейса сети.

Подключение активного телекоммуникационного оборудования. Предполагается, что длина кабелей, напрямую соединяющих телекоммуникационное оборудование с CD или BD, не превышает 30 м. Если используются кабели большей длины, магистральные расстоя- ния должны быть соответственно уменьшены.

Спецификации линии

Требования к рабочим характеристикам линии могут быть использованы в качестве справочных при тестировании системы на соответствие стандарту. Кроме того, эти параметры могут быть использованы для квалифицирования существующих кабельных систем и их диагностики на уровне линии.

Производительность кабельной линии определяется на границе и между ее интерфейсами (в данном случае интерфейс - точка, в которой происходит подключение к универсальной кабельной системе). Кабельная система содержит только пассивные участки кабеля, коммутационное оборудование и пэтч-корды. Активное и пассивное оборудование, поддерживающие специфические приложения, не рассматривается данным стандартом. На рис. 45 приведен пример терминального оборудования на рабочем месте, подключенного к основной системе с помощью двух линий: волоконно-оптической и на основе симметричного кабеля. Эти линии соединены между собой с помощью трансдьюсера "оптическое волокно-симметричный кабель". Система содержит четыре интерфейса, по одному на каждом конце медной линии и по одному на каждом конце волоконно-оптической линии.

Интерфейсы кабельной системы находятся на обоих концах линии, в точке ТО и любой точке, где к кабельной системе подключается оборудование, поддерживающее специфическое приложение; рабочее место и кабели активного оборудования в модель линии не включены.

Спецификации производительности линии должны соблюдаться для всех температур, при которых предполагается функционирование кабельной системы. Тестирование рабочих характеристик допускается выполнять при температуре окружающей среды, однако с учетом адекватных ограничении на температурную зависимость характеристик компонентов, опреде- ленную спецификациями производителя. Особое внимание следует уделять измерению рабо- чих характеристик при наиболее неблагоприятных температурах.

Классификация приложений

Данным стандартом определено четыре класса приложений, использующих медные ка- бельные компоненты и один класс для волоконно-оптических компонентов. Этим гарантиру- ется относительная гибкость в выборе различных систем передачи информации.

Классы приложений, использующих медные компоненты:

Класс А - речевые и низкочастотные приложения. Рабочие характеристики кабельных линий, поддерживающих приложения Класса А, определены до 100 кГц.

Класс В - приложения со среднескоростной цифровой передачей данных. Рабочие ха- рактеристики кабельных линий, поддерживающих приложения Класса В, определены до 1 МГц.

Класс С - приложения с высокоскоростной цифровой передачей данных. Рабочие ха- рактеристики кабельных линий, поддерживающих приложения Класса С, определены до 16МГц.

Класс D - приложения со сверхвысокой скоростью передачи данных. Рабочие характе- ристики кабельных линий, поддерживающих приложения Класса D, определены до 100 МГц.

Класс приложений, использующих оптическое волокно

К этому классу относятся приложения с высокой и сверхвысокой скоростью цифровой передачи данных. Рабочие характеристики волоконно-оптических кабельных линий определе- ны для частот 10 МГц и выше. Ширина полосы обычно не является ограничивающим факто- ром в системах на территории конечных пользователей.

Классификация линий

Универсальная кабельная система, смонтированная для поддержки конкретных приложений, содержит одну или более линий. Линии определенного класса поддерживают все приложения более низкого класса. Класс А считается самым низким. Оптические параметры задаются для одномодовых и многомодовых волоконно-оптических линий. Линии классов С и D соответствуют полной реализации горизонтальных кабельных подсистем категорий 3 и 5 соответственно.

В табл. 38 характеристики классов линий даны в сравнении с категориями. Приведенные максимально допустимые расстояния основаны на величинах потерь crosstalk или переходного затухания (для медных кабелей), ширине полосы (для волоконно-оптических кабелей) и пределах затухания для различных классов.

Другие характеристики приложений, например, задержка распространения сигнала, могут еще больше ограничивать приведенные расстояния.

При определении спецификаций и проектировании кабельной системы следует принять во внимание возможные в будущем соединения кабельных подсистем при формировании более длинных линий. Производительность таких составных протяженных линий будет ниже, чем у каждой из индивидуальных подсистемных линий, из которых они состоят. При монтаже каждой кабельной подсистемы первоначально выполняется расчет длины линий. При необходимости проводится тестирование комбинированных подсистем.

Таблица 38. Значения длин канала, достигаемые при применении компонентов различных категорий и типов кабельных систем

Среда	Класс А	Класс В	Класс С	Класс D	Оптический класс
Симметричный кабель категории 3	2 км	200м	100м 1>	-	-
Симметричный кабель категории 4	3 км	260 м	150 м3'	-	-
Симметричный кабедь категории 5	3 км	260м	160 мэ>	100м 1>	-
Симметричный кабель 150 Ом	3 км	400 м	250 м 3)	150м	-
Многомодовое оптическое волокно	-	-	-	-	2 км
Одномодовое оптическое волокно	-	-	-	-	Зкм2>
') Расстояние 100 м включает в себя допустимую суммарную длину 10м гибкого кабеля для пэтч-кордов, перемычек, подсоединения оборудования рабочего места и активного оборудования в распределителях. Спецификации линии определены для горизонтального кабеля 90 м, пэтч-корда с электрической длиной 7,5 м и трех коннекторов той же категории. Предполагается поддержка приложений, при условии, что дополнительно используется не более 7,5 м (электрическая длина) кабелей на рабочем месте и для под- ключения активного оборудования. 2> 3 км - предел, определенный сферой действия стандарта, а не ограниченный параметрами среды. 3> При превышении симметричным кабелем в горизонтальной кабельной подсистеме ограничения на длину 100 м следует обратиться к соответствующим прикладным стандартам.
