Стандарт iso/iec 11801:1995(е): Информационные технологии. Универсальные кабельные системы зданий
Приведенная ниже информация представляет собой обзор стандарта ISO/IEC 11801 "Generic Cabling for Customer Premises" [41].
Международные организации по стандартизации ISO и IEC, наряду с другими нацио- нальными организациями, занимающимися разработкой стандартов, участвовали в разработке Международных телекоммуникационных стандартов (International Telecommunications Standards) через специальные технические комитеты, учрежденные соответствующими организациями по конкретным видам деятельности.
ISO/IEC JTC 1 - объединенный технический комитет в области информационных технологий. Проекты, принятые JTC, передаются для голосования в национальные организации. Стандарт ISO/IEC 11801 был подготовлен техническим комитетом ISO/IEC JTC 1/SC 25, Interconnection of Information Technology Equipment.
Назначение стандарта ISO/IEC 11801:
- определение не зависящей от типа приложений универсальной кабельной системы (УКС);
- обеспечение конечных пользователей гибкой схемой каблирования, легко и экономично позволяющей выполнять модификацию системы;
- обеспечение строителей-профессионалов (архитекторов) инструкциями, позволяющими проектировать и строить кабельные системы еще до того, как станут известны конкрет- ные требования пользователей;
- определение кабельной системы, использующей кабельную продукцию, отвечающую требованиям IEC/TC 46, коннекторы, отвечающие требованиям IEC/TC 48, волоконно- оптические кабели и коннекторы, отвечающие требованиям 1ЕСДС 86.
Назначение УКС, определенной в данном стандарте, - работа в среде офиса на протяжении более 10 лет. Данный стандарт оптимально подходит для помещений, максимальное расстояние между удаленными точками которых составляет до 3000 м, площадь офисного пространства достигает 1000000 м2, а количество персонала составляет от 50 до 50000 человек. Эти принципы также могут быть применены и к системам, не соответствующим данным параметрам.
Данный стандарт определяет структуру и минимальную конфигурацию УКС, требования к конфигурациям, требования к рабочим параметрам линий и требования на соответствие и процедуры проверки.
Структура универсальной кабельной системы
В состав универсальной кабельной системы стандарта 11801 входят следующие под- системы и элементы:
Распределитель кампуса [CD - Campus Distributor]
Магистральный кабель кампуса Распределитель здания [BD - Building Distributor]
Магистральный кабель здания Распределитель этажа [FD - Floor Distributor]
Горизонтальный кабель
Переходная точка (дополнительно) [ТР - Transition Point]
Телекоммуникационная розетка [ТО - Telecommunications Outlet]
Кабельные подсистемы
В универсальной кабельной системе имеются три подсистемы (рис. 34): Магистраль кампуса; Магистраль здания; Горизонтальная кабельная система.
Кабельная подсистема Магистраль кампуса проходит от распределителя кампуса (CD) до распределителя здания (BD), расположенных обычно в разных зданиях. Подсистема включает в себя магистральные кабели кампуса, точки механического терминирования маги- стральных кабелей кампуса (как на CD, так и на BD), а также кросс-соединения на CD.
Кабельная подсистема Магистраль здания. Эта подсистема проходит между ВО и FD и включает в себя магистральные кабели здания, точки механического терминирования магистральных кабелей здания (как на BD, так и на FD), а также кросс-соединения на BD. Ма- гистрали здания не должны содержать переходных точек (ТР). Медные магистральные кабели не должны иметь муфт.
Горизонтальная кабельная подсистема проходит от FD до ТО и включает в себя го- ризонтальные кабели, точки их механического терминирования в FD, кросс-соединения в РОи ТО. Горизонтальные кабели должны быть непрерывными на всем протяжении от FD до ТО. Если необходимо, между FD и ТО допускается наличие одной ТР. Кабельная система рабоче- го места соединяет ТО с терминальным оборудованием. Эта система не является постоянной и представляет собой специфическое приложение, поэтому она не рассматривается в данном стандарте.

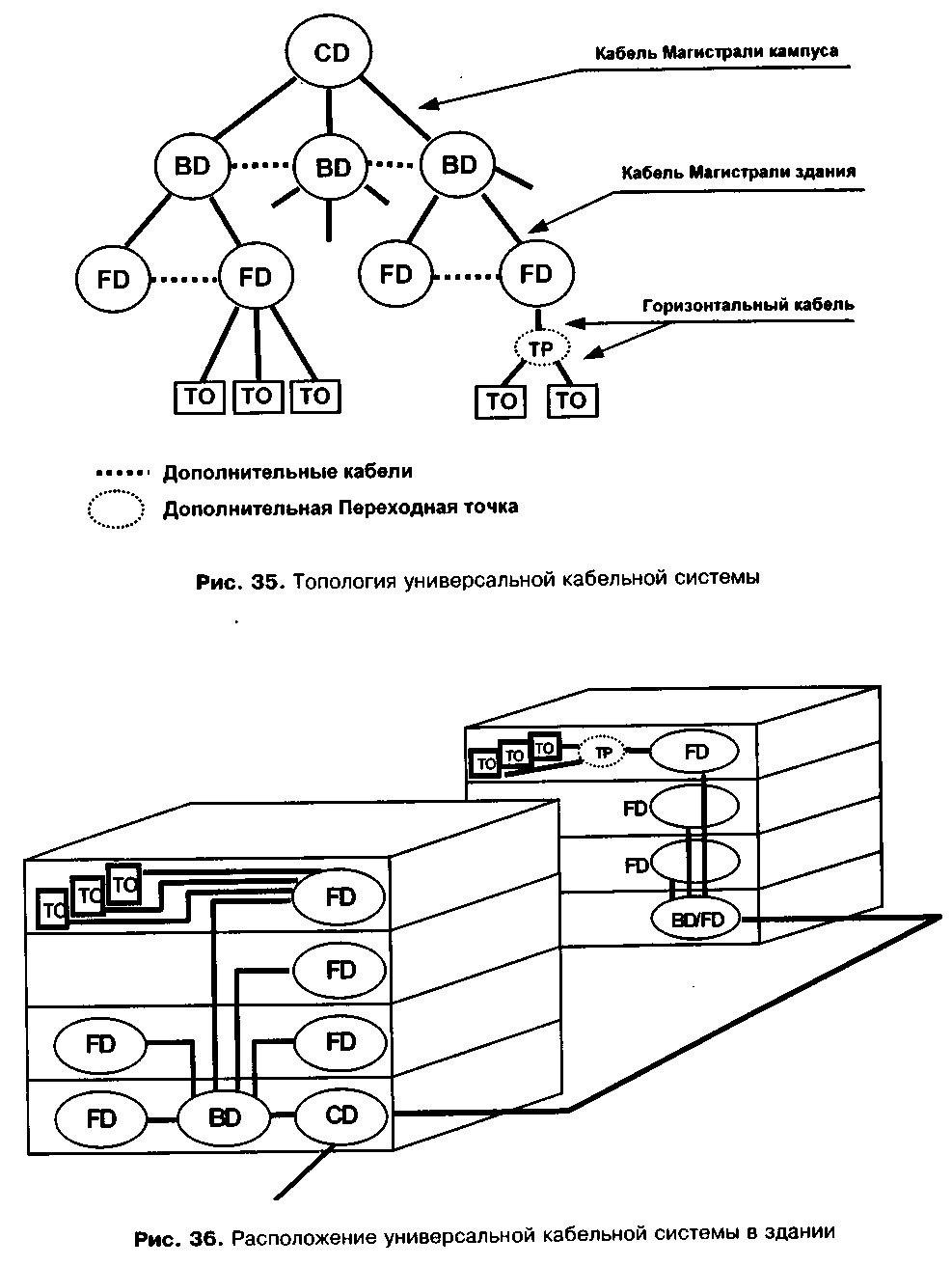

Общая структура. Универсальная кабельная система имеет иерархическую структуру "звезда". Фактическая топология определяется пространственным расположением и разме- рами кампуса или здания. Ниже показано взаимодействие функциональных элементов систе- мы (рис. 35).
Функции нескольких распределителей можно комбинировать. На рис. 36 показан пример с двумя зданиями. В переднем здании каждый распределитель располагается отдельно. В здании, расположенном на заднем плане, BD и FD можно скомбинировать в единый распределитель.

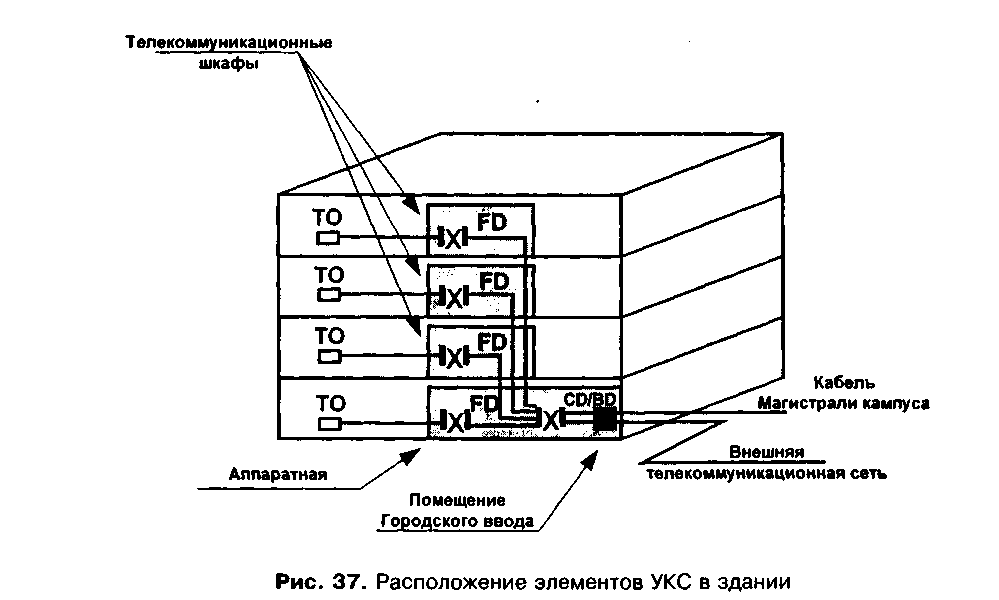

Размещение распределителей. Распределители размещаются в аппаратных или в телекоммуникационных шкафах (рис. 37). Из них по соответствующим трассам расходятся кабели.
Интерфейсы универсальной кабельной системы. Средства сопряжения с УКС располагаются на концах каждой подсистемы. В этих точках может быть подключено оборудовавание, поддерживающее специфические приложения. Любой распределитель может иметь интерфейс с внешним сервисным кабелем и использовать для подключения к различным сегментам системы модели межсоединения и кросс-соединения (рис. 38).
Интерфейс сети общего пользования. Требования к местоположению интерфейса сети общего пользования (если он есть) и к необходимым средствам обеспечения интерфейса должны выполняться в соответствии с национальными, региональными и местными нормативами и правилами.
Размеры и конфигурация
Этажный распределитель. На каждые 1000 м2 площади пола, зарезервированного для офисов, должен быть предусмотрен, как минимум, один этажный распределитель. На каждом этаже должен иметься, по крайней мере, один FD.
Типы кабеля, используемые в подсистемах. В табл. 37 указаны общие правила, относящиеся к применению различных типов сред в конкретных подсистемах и приложениях.
Таблица 37. Рекомендуемые типы сред в подсистемах УКС
Подсистема |
Тип среды |
Рекомендуемое применение |
Горизонталь |
Симметричные кабели |
Передача речи и данных 1 ) |
Оптическое волокно |
Передача данных 1 > |
|
Магистраль здания |
Симметричные кабели |
Передача речи и данных на скоростях от низких до средних |
Оптическое волокно |
Передача данных на скоростях от средних до высоких |
|
Магистраль кампуса
|
Оптическое волокно
|
Для большинства приложений, используя оптическое волокно, можно преодолеть разность потенциалов с землей и другие источники помех |
Симметричные кабели |
По необходимости 2>
|
|
Ч При определенных условиях (например, условия окружающей среды, требования безопасности и т.д.) следует рассматривать монтаж оптического волокна в горизонтальной кабельной подсистеме. 2' Симметричные кабели можно использовать в кабельной магистральной подсистеме кампуса в тех случа- ях, когда не требуется ширина полосы оптического волокна, например, в линиях РВХ (офисная АТС).
|
||
Телекоммуникационные розетки (ТО) могут располагаться на стене, полу или в другой точке рабочего места и должны быть легко доступны на всей полезной площади пола. На каждом рабочем месте должна быть предусмотрена по крайней мере одна ТО, обслуживаемая симметричным кабелем 100 Ом или 120 Ом (предпочтение отдается кабелям 100 Ом). Другие ТО должны обслуживаться либо также симметричным, либо волоконно-оптическим кабелем.
Если ТО обслуживается симметричным кабелем, для терминирования на каждой ТО должны быть предусмотрены 2 или 4 пары; все пары должны быть терминированы. Если предусмотрено менее четырех пар, розетку следует четко маркировать. Требуется постоянная маркировка розетки; маркировка должна быть видна пользователю. Следует обращать внимание на то, чтобы регистрировалось первоначальное назначение пар, а также все последующие изменения.
Если используются такие устройства, как балуны и адаптеры для согласования различных передающих сред, они должны находиться вне по отношению к розетке.
Телекоммуникационные шкафы и аппаратные. Телекоммуникационный шкаф (ТС) должен обеспечивать наличие всех средств (пространство, электропитание, HVAC) для расположенных внутри него пассивных компонентов, активных устройств, а также интерфейсов сети общего пользования. Каждый ТС должен иметь прямой доступ к магистрали здания.
Аппаратная - пространство в пределах здания, где размещается телекоммуникационное оборудование и могут находиться (или нет) распределители. В аппаратной может находиться более одного распределителя. Если телекоммуникационный шкаф (ТС) содержит более одно- го распределителя, его следует считать аппаратной (ER).
Городской ввод здания. Средства городского ввода необходимы в тех местах, где в здание входят магистраль кампуса, кабели частной сети и сети общего пользования (включая антенну) и создается переход к внутренним кабельным сегментам.
Электромагнитная совместимость. Кабельная система помещений считается пассивной системой и не может быть протестирована на соответствие требованиям ЕМС индивидуально. Активное оборудование должно отвечать требованиям соответствующего стандарта ЕМС.
Заземление. Элементы системы заземления должны отвечать требованиям соответствующих норм и правил.
