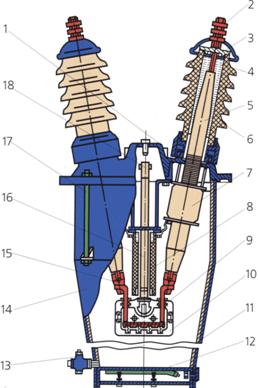

Масляный выключатель серии с-35-630-10

ПЭ-11, ПЭВ-11А - электромагнитные приводы выключателей и их ремонт

Страница 1 из 2

Электромагнитные приводы типов ПЭ-11, ПЭВ-11А, ПЭГ-7 в отличие от пружинных относятся к группе приводов прямого действия. Привод ПЭ-11 предназначен для управления масляными выключателями типов ВМГ и ВМП, встроенный привод ПЭВ-11А — для управления выключателем типа ВМПЭ, ПЭГ-7 — выключателем типа ВЭМ. Электромагнитные приводы для включения выключателя потребляют ток во много раз больший, чем приводы косвенного действия (грузовые, пружинные). У привода ПЭ-11 потребляемый постоянный ток обмоток электромагнитов: включающего—120 А при напряжении 110 В или 60 А при 220 В, отключающего — соответственно 2,5 и 1,25 А; у привода ПЭВ-11А: включающего— 200/100 А, отключающего — 5/2,5 А; у привода ПЭГ-7: включающего—160/80 А, отключающего — 2,5/1,25 А. Ток потребления катушек контактора при напряжении 110 В — 2 А, при 220 В — 1 А. Для управления приводом ПЭ-11 применяется контактор КМВ-521, а для ПЭВ-11А и ПЭГ-7 — КМВ-621. Приводы ПЭ-11 и ПЭВ-11А обеспечивают включение выключателей за время не более 0,3 с, отключение — не более 0,1 с. Время включения привода ПЭГ-7 с выключателем — 0,25 с, отключения — 0,05 с. Масса привода ПЭ-11 55 кг. Электромагнитные приводы благодаря простой конструкции характеризуются высокой надежностью. Недостатком является необходимость в мощных источниках постоянного тока для питания включающих электромагнитов. Все детали привода типа ПЭ-11 показаны на рис. 1, а, а привода ПЭВ-11А — на рис. 1,б. Рассмотрим основные узлы и детали.

Рис. 1. Приводы электромагнитные: а — ПЭ-11; б — встроенный ПЭВ-11А; 1 — сердечник; 2 — катушка; 3 — регулировочный винт; 4 — удерживающая защелка: 5 — сигнально-блокировочные контакты; 6 и 16 — оси; 7, 8, 12, 13 и 21 — рычаги; 9 — вал привода; 10 — ролик; 11 — быстродействующие вспомогательные контакты; 14 — собачка; 15 — рукоятка (кнопка) отключения; 17 — отключающий электромагнит; 18 — контактодержатель; 19 — шайба: 20 — прокладки резиновые; 22 — стопорящий стержень против случайного отключения при регулировке

Механизм приводов ПЭ-11 и ПЭВ-11А расположен в верхней части, в сварном корпусе. В нижней части корпуса находится включающий электромагнит, состоящий из подвижного цилиндрического сердечника 1 со штоком, магнитопровода и катушки 2. Верхней частью магнитопровода служит нижняя плита корпуса механизма, а нижней — плита нижнего основания и штампованная П-образная скоба. Шток сердечника проходит через отверстие в нижней плите корпуса механизма и воздействует при включении на ролик 10 механизма привода. Под сердечником установлены резиновые прокладки 20, служащие для амортизации сердечника, падающего после окончания включения. Для предотвращения прилипания сердечника к корпусу привода после включения на нижней плите его привернута шайба 19 из немагнитного материала. Для установки рычага ручного включения 21 в нижнем основании сделаны специальные вырезы. Отключающий электромагнит 17 у привода ПЭ-11 укреплен на нижней плите корпуса механизма, а у привода ПЭВ-11А расположен сверху.

Цепи управления электромагнитами включения и отключения содержат быстродействующие вспомогательные контакты КБВ и КБО, Благодаря этому автоматически прекращается питание электромагнитов после совершения ими очередных операций и происходит подготовка цепей к последующим операциям.

Приводы имеют электрическую блокировку от самопроизвольного повторного включения на КЗ («прыганий»), осуществляемую при помощи специального вспомогательного контакта, связанного с сердечником отключающего электромагнита. Ручное отключение приводов ПЭ-11 и ПЭВ-11А осуществляется рукояткой (кнопкой) 15.  Главный вал 9, система рычагов 7, 8, 12 и 13, ось 6 с роликом 10, удерживающая защелка 4, отключающая собачка 14 и регулировочный винт 3 закрыты съемной крышкой. Рычаг 8 жестко закреплен на валу привода 9, который в свою очередь связан с валом выключателя. Рычаг 13 опирается на регулировочный болт 3. При этоым рычаги 12 и 13 находятся в положении, «заваленном» за мертвую точку. При подаче напряжения на включающий электромагнит сердечник со штоком, перемещаясь вверх, давит на ролик оси 6, поднимает ее, поворачивая рычаг 8 с валом привода 9. Выключатель включается. Во включенном положении ось 6 опирается на удерживающую защелку 4, а треугольный рычаг 13 своим роликом на отключающую собачку 14. При этом быстродействующий вспомогательный контакт КБВ разрывает цепь включения и подвижный сердечник 1 со штоком под действием собственного веса падает вниз на резиновый амортизатор. Возврату сердечника способствует также пружина, надетая на шток. Включение может быть произведено и вручную рычагом 21. При отключении шток отключающего электромагнита 17 ударяет по собачке 14 и, поворачивая, выводит ее из-под ролика треугольного рычага 13 механизма свободного расцепления. Неподвижное мертвое положение рычагов 12 и 13 нарушается. Под действием отключающих пружин выключателя ось 6 соскальзывает с удерживающей защелки 4, рычаг 8 с осью привода получает возможность перемещения и выключатель отключается, а быстродействующие вспомогательные контакты КБО разрывают цепь отключения. Механизм привода приходит в исходное положение. Аналогично действует механизм привода при ручном отключении с помощью рукоятки (кнопки) 15. Благодаря механизму свободного расцепления привод может быть отключен не только при полностью включенном положении, но и при любом промежуточном положении при включении.

Электромагнитные приводы ПЭ-11 и ПЭВ-11А значительно проще пружинных, а следовательно, ремонт и регулировка их менее трудоемки. Во время ремонта все детали привода очищают от грязи и старой смазки и осматривают, обращая особое внимание на состояние поверхностей зацепления удерживающей защелки 4 и отключающей собачки 14, а также роликов рычагов и оси 6. На поверхностях зацепления не должно быть задиров, а ролики должны свободно вращаться на своих осях.

Проверяется состояние осей, пружин, шплинтов. Подтягивают все болты, гайки, винты, зажимы вторичной цепи. Тщательно протираются и зачищаются контактные поверхности вспомогательных контактов. Разборку привода следует производить по мере надобности, в основном при необходимости замены изношенных деталей. Все трущиеся места механизма привода, особенно рабочие поверхности защелки 4 и собачки 14, а также сердечники включающего и отключающего электромагнитов должны быть покрыты смазкой. При необходимости восстанавливают окраску привода.

Рис. 2. Соединение привода типа ПЭ-11 с выключателем типа ВМП-10

После проверки правильности соединения привода с выключателем (рис. 2, 3) проверяют регулировочные данные механизма привода и вспомогательных контактов. Регулировку привода типа ПЭ-11 удобно рассмотреть с помощью рис. 3.

Рис. 3. Соединение привода типа ПЭ-11 с выключателем типа ВМГ-10 (кинематическая схема): 1 — подшипник; 3 — вал выключателя; 3 — вал привода

Для предотвращения случайного отключения привода в процессе его регулировки и возможного при этом несчастного случая необходимо застопорить отключающую собачку привода стальной планкой 17 размером 6X20X60 мм. Для этой же цели в приводе типа ПЭВ-11А используют стальной стержень 22 (см. рис.1) длиной 100 и диаметром 6 мм. При отключениях планку (стержень) удаляют. Зазор между отключающей собачкой 14 и роликом треугольного рычага 13 регулируется винтом 3.  Ввинчивая или вывинчивая винт, можно регулировать переход рычагов 12 и 13 за мертвое положение. В отключенном положении привода зазор между роликом и отключающей собачкой должен быть 1 мм для привода ПЭ-11 и 0,3—0,8 мм для ПЭВ-11А. После установки требуемого зазора положение регулировочного винта 3 фиксируется. Зазор между удерживающей защелкой 4 и осью 6 ролика 10 (при поднятом до упора рычагом ручного включения 21 сердечника 1 электромагнита на рис. 1) должен составлять 1—1,5 мм у привода ПЭ-11 и 0,8 — 1,8 мм у привода ПЭВ-11А. При необходимости зазор регулируется изменением длины штока сердечника 1. После регулировки шток необходимо засверлить и зафиксировать. Ход сердечника включающего электромагнита 81 мм, отключающего 18—20 мм.

Рис. 4. Регулировка привода типа ПЭ-11: 1 — боек отключающего электромагнита; 2— электромагнит; 3— регулировочный винт; 4 — защелка; 5 — пружина; 6 и 16 — оси; 7, 8, 12 и 13 — рычаги; 9 — вал привода; 10 — ролик; 11 — распорка; 14 — собачка; 15— рукоятка; 17 — предохранительная планка; а — угол расцепления 15°; β — полный угол поворота 60°

Нормальная работа привода зависит также от соблюдения регламентируемых зазоров между собачками и храповиками быстродействующих вспомогательных контактов включения КБВ (рис. 5, а) и отключения КБО (рис. 5,б). При этом следует иметь в виду, что включенному положению привода соответствует отключенное положение вспомогательного контакта КБВ и включенное положение вспомогательного контакта КБО. Зазоры и западания между собачками и храповиками вспомогательных контактов КБВ должны быть следующие: для привода типа ПЭ-11 f =2-3 мм, g=2-5 мм, для привода типа ПЭВ-11А соответственно 1— 3 и 3—12 мм; у вспомогательных контактов КБО: для привода ПЭ-11 е = 2-5 мм, d=l-2 мм и с=2-3 мм, для привода ПЭВ-11А е=1-3мм, d = 1-2 мм и с=3-6 мм. Угол поворота сигнальных вспомогательных контактов регулируется изменением длины тяги либо длины плеч соединяемых тягой рычажков и должен составлять около 90°. В процессе эксплуатации приводов типа ПЭ-11 с выключателями типа ВМП-10К наблюдались случаи отказа их в работе. Выключатель оставался во включенном положении несмотря на то, что отключающая собачка 14 привода (см. рис. 4) при отключении выводилась из зацепления с роликом треугольного рычага 13 механизма свободного расцепления.

  Рис. 5. Регулировка быстродействующих вспомогательных контактов: 1 — включенное положение; 11 — отключенное положение

Это происходило при установке на треугольном рычаге чрезмерно сильной пружины, а также из-за неудовлетворительного качества выполнения деталей привода, в результате чего имело место повышенное трение в механизме свободного расцепления. Проверка отсутствия такого дефекта осуществляется следующим образом. Выключатель с помощью рычага ручного включения включается до упора и удерживается в перевключенном положении, при этом зазор между осью 6 привода и удерживающей защелкой 4 должен быть 1—1,5 мм. Отключение выключателя следует производить от руки. В случае отказа в отключении выключателя из перевключенного положения необходимо устранить повышенное трение в механизме свободного расцепления, а также заменить пружину треугольного рычага и спилить нижнюю распорку 11 рычага 12. Если этого будет недостаточно, то допускается укоротить на 1—2 мм отключающую собачку, т. е. выполнить стойку собачки с радиусом 57—58 мм вместо заводского размера 59 мм. Тем самым рычаги механизма свободного расцепления будут удалены от «мертвого» положения, а следовательно, будет уменьшен отключающий момент. При укорочении отключающей собачки рабочая цилиндрическая поверхность должна быть зацементирована на глубину 0,8—1,2 мм. У выключателей типа ВМП-10К с приводами типа ПЭ-11 были также случаи заклинивания механизма привода при отключении выключателя. При этом средний рычаг 12 занимает крайнее правое положение и упирается нижней распоркой 17 в регулировочный винт 3. В этом случае подвижные контакты выключателя не доходят до своего крайнего отключенного положения на 50—60 мм. Для выявления и устранения указанного дефекта необходимо производить многократное опробование работы привода на отключение с поднятым с помощью рычага ручного включения сердечником электромагнита включения. При этом зазор между регулировочным винтом 3 и осью треугольного рычага должен быть уменьшен до нуля. Если происходит заклинивание, рекомендуется спилить нижнюю распорку среднего рычага. Если привод правильно соединен с выключателем и отрегулирован, то включение и отключение происходит легко, без затираний. После окончания регулировки проверяют работу привода, включая и отключая его несколько раз вручную, а затем от элементов схемы управления в следующем порядке: два-три включения при пониженном напряжении до 85 % номинального, пять включений при номинальном и два-три при повышенном напряжении — до 110% номинального. Включение-отключение привода от схемы управления допускается не более 10 раз подряд, поскольку обмотки включающих и отключающих электромагнитов рассчитаны на кратковременное прохождение тока.
