ПРИВОД ПЭ-11
Привод электромагнитный постоянного тока ПЭ-11 М1 У3 предназначен для дистанционного и автоматического управления высоковольтным выключателем типа ВПМ-10, в комплектных распределительных устройствах (КРУ, КРУН) и камерах сборных односторонних (КСО), с номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц. Приводы этой серии относятся к группе приводов прямого действия. В случае необходимости возможно ручное управление приводом.
Структура условного обозначения привода ПЭ-11
 П - привод;  Э - электромагнитный;  11 - конструктивное исполнение;  М1 - модернизированный;  У3 - климатическое исполнение и категория размещения по ГОСТ 15150
Условия эксплуатации привода ПЭ-11
Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 25 до 45°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры привода в недопустимых пределах. Тип атмосферы II по ГОСТ 15150. Требования техники безопасности по ГОСТ 12.2.007.0. Приводы для внутригосударственных и экспортных поставок соответствуют ГОСТ 687.
Конструкция и принцип действия привода электромагнитного ПЭ-11
Привод представляет собой подвесную конструкцию с консольным выходом соединительного вала. Привод состоит из механизма, электромагнитов (включающего и отключающего), коммутирующих контактов для внешних вспомогательных цепей и блокировочных контактов КБО и КБВ. Механизм привода представляет собой рычажную систему с запирающим устройством и роликовым расцепителем. Включающий электромагнит состоит из катушки, подвижного сердечника со штоком и магнитопровода. Нижняя плита магнитопровода имеет скобу с вырезами для установки рычага ручного неоперативного включения. Отключающий электромагнит закреплен на плите корпуса механизма. На корпусе отключающего электромагнита размещен набор зажимов для присоединения внешних вспомогательных цепей. Для производства ручного неоперативного отключения привод имеет рукоятку. Привод закрыт защитным кожухом. В приводе применена электрическая блокировка от самопроизвольного повторного включения на существующее КЗ. Привод пригоден для мгновенного АПВ и допускает световой контроль цепей управления. Замыкание и размыкание цепи включающего электромагнита привода осуществляется низковольтным контактором постоянного тока.
Общий вид, габаритные и присоединительные размеры привода ПЭ-11
 1 - сердечник;  2 - включающий электромагнит;  3 - коммутирующие контакты для внешних вспомогательных цепей (типа ПКУ);  4 - быстродействующие контакты цепей отключения и включения;  5 - механизм;  6 - отключающая собачка;  7 - рукоятка;  8 - отключающий электромагнит;  9 - набор зажимов;  10 - кожух

Привод электромагнитный пэ-11 у3

Привод электромагнитный постоянного тока ПЭ-11 У3 предназначен для дистанционного, автоматического и неоперативного ручного управления высоковольтным масляным выключателем типа ВМП-10, ВМГ-133 в ячейках КРУ и камерах КСО, с номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц. Приводы серии ПЭ11 относятся к приводам прямого действия.

Привод ПЭ-11У3 представляет собой подвесную конструкцию с консольным выходом соединительного вала. Привод имеет 10 вариантов исполнения, в зависимости от рода тока, напряжения и электрического сопротивления обмоток электромагнитов (отличаются номером схемы ПЭ-11-01 и до -09). Состоит из механизма, включающего и отключающего электромагнитов, коммутирующих контактов для внешних вспомогательных цепей и блокировочных контактов КБО и КБВ.

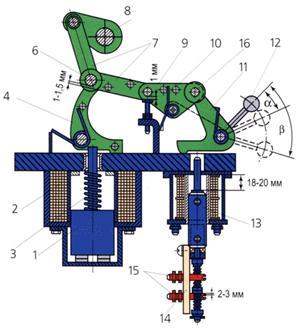

Механизм электромагнитного привода пэ-11 у3

1; 13 - сердечник 2 - включающая катушка 3 - шток 4 - защелка 5 - регулировочный винт 6 - ролик 7 - серьга 8 - вал привода 9 - треугольный рычаг 10 - пружина 11 - защелка 12 - рукоятка 14 - изолирующая планка 15 - выводы вспомогательных контактов 16 - ролик

Механизм привода ПЭ-11У3 представляет собой рычажную систему с запирающим устройством и роликовым расцепителем. Состав включающего электромагнита: катушка, подвижной сердечник со штоком и магнитопровод. Нижняя плита магнитопровода имеет скобу с вырезами для установки рычага ручного неоперативного включения. Для ручного неоперативного включения-отключения привод ПЭ11 имеет рукоятку. Отключающий электромагнит закреплен на нижней плите корпуса механизма. На корпусе отключающего электромагнита находится блок зажимов для присоединения вспомогательных цепей. При существующем коротком замыкании в приводе применяется электроблокировка от самопроизвольного повторного включения. В приводе ПЭ-11 можно задействовать защиты: мнгновенное АПВ, токовую отсечку, максимальную токовую защиту. Габаритные размеры привода ПЭ-11 в защитном кожухе 390x324x474. Масса привода 48 кг. Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 25 до 45°С. Относительная влажность воздуха не более 80% при температуре 20°С.

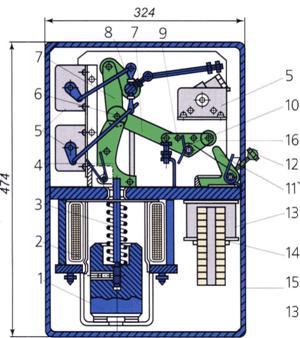

Общий вид и габариты электромагнитного привода ПЭ-11У3



1, 2 - сердечник и катушка включающего электромагнита; 3 - шток; 4 - удерживающая защелка; 5 - блок - контакты КСА; 6 - ролики; 7 - серьги: 8 - вал; 9 - треугольный рычаг; 10 - пружина; 11 - собачка расцепления; 12 - рукоятка; 13 - электромагнит дистанционного отключения; 14 - наборные зажимы

Особенности устройства и ремонта привода ПЭ-11

Привод (рис 1) является электромагнитным, прямого действия. Тяговые усилия для включения масляного выключателя создаются сердечником и электромагнитной катушкой, потребляющей электрическую энергию постоянного тока 110 или 220 В. Сердечник, связанный с системой рычагов, производит включение выключателя. Привод состоит из электромагнитной катушки 2, сердечника 1, системы рычагов 7, 8, 11, 12, вала привода 9, регулировочного винта 3, удерживающей защелки 4, сигналь-но-блокировочных контактов 5, осей 6 и 15, блок-контактов 10, собачки 13 и рукоятки (кнопки) 14 для ручного отключения и отключающего электромагнита 16. Механизм привода закрыт съемной крышкой. При подаче напряжения на катушку сердечник со штоком перемещается вверх, упирается в ролик, поднимает ось 6 и поворачивает вал привода 9. Собачка 13 запирает привод во включенном положении, а блок-контакт КБВ совместно с контактором, который поставляется с приводом, разрывает цепь питания. Объем технического осмотра привода не отличается от описанного для привода ПП-67.

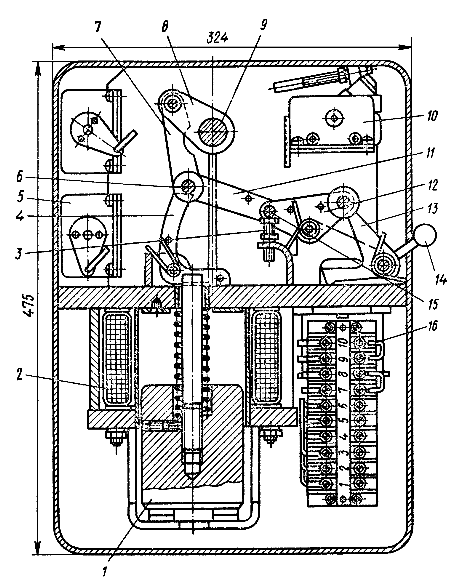

Рис. 1. Привод электромагнитный ПЭ-11

При капитальном ремонте все детали очищают, тщательно осматривают, контактные поверхности зачищают, обращая особое внимание на поверхности защелки 4, отключающей собачки 13, ролика рычага 12. Проверяют состояние пружин, осей и шплинтов. Подтягивают гайки, болты и винты. Трущиеся части смазывают, очистив их предварительно от следов старой смазки.  При регулировке привода (рис. 2):  зазор между отключающей собачкой 13 и роликом рычага 12 регулируют винтом 3 в отключенном положении, и он должен составлять 1 мм;  во включенном положении зазор между винтом 3 и осью 15 должен быть около 1 мм. Винт 3 фиксируется гайкой. При полностью поднятом штоке отключающего электромагнита зазор между осью б и поверхностью защелки 4 должен быть 1 - 1,5 мм. Этот зазор регулируют штоком сердечника. Ход сердечника у отключающего электромагнита должен быть равен 18 - 20 мм. По условиям безопасности при регулировке отключающую собачку следует застопорить стальной планкой 16 размером 6 х 20 х 60 мм. После регулировки планку удаляют. Для нормальной работы привода должны быть отрегулированы зазоры блок-контактов включения и отключения КБВ и КВО между собачками и храповиками (рис. 3). Зазоры А, Б, В и Д должны соответствовать заводским данным.

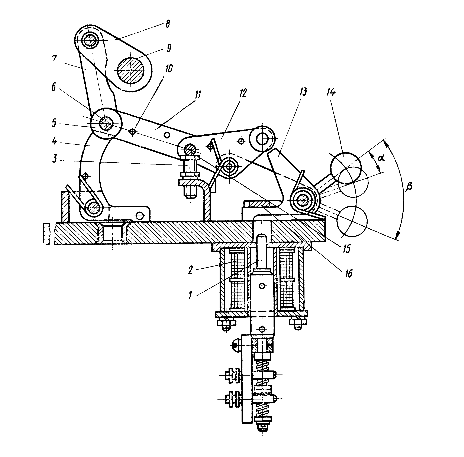

Рис. 2. Регулировка привода ПЭ-11: 1 - боек отключающего электромагнита, 2 - электромагнит, 3 - регулировочный винт, 4 - защелка, 5 - ролик, б и 15 - оси, 7, 8, 11 и 12 - рычаги, 9 - вал привода, 10 - распорка, 13 - собачка, 14 - рукоятка, 16 -предохранительная планка, а - угол расцепления 15°, B - полный угол поворота 60°

Рис. 3. Регулировка быстродействующих блок-контактов: а - КБВ, б - КБО; 1 - включенное положение, 2 - отключенное положение
