Справочный материал о кровлях и крышах в книге А.А.Савельева





Стропила из клееных двутавровых балок















Предпочтительные уклоны кровель в зависимости от применяемых кровельных материалов: (Свод правил сп 17.13330.2011 Кровли. Пункт 4.3, таблица 1)

Вид кровли

Рекомендуемый уклон кровли

%

градусы

Рулонные и мастичные неэксплуатируемые:





битумные и битумно полимерные с крупнозернистым защитным слоем

1,5 - 10

1-6

с верхним слоем из рулонных материалов с крупнозернистой посыпкой или металлической фольгой

1,5 - 25

1-14

мастичные с защитной посыпкой

1,5 - 10

1-6

 мастичные с окрасочным слоем

>= 1,5

>= 1

из полимерных рулонных материалов

>= 1,5

>= 1







Эксплуатируемые с защитным слоем(плиты, ЦПС, асфальт, озеленение)

1,5 - 3,0

1-2

инверсионная зеленая кровля

1,5 - 3,0

1-2







Из штучных материалов и волнистых листов





из цементно-песчаной, керамической, полимерцементной черепицы

>= 40

>= 22

из битумной черепицы

>= 20

>= 12







Из цементно-волокнистых, сланцевых, шиферных плиток

>= 40

>= 22







Из волнистых, в том числе профилированных листов





шифер, металлочерепица, ондулин

>= 20

>= 12

цементно-волокнистых

>= 36

>= 20







Из металлических листов

>= 12

>= 7

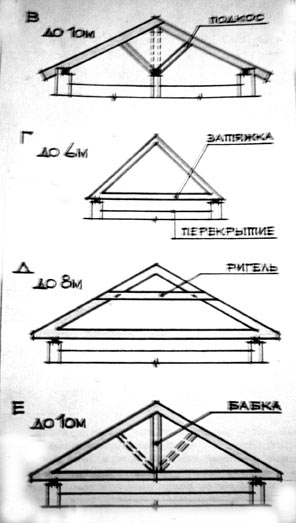

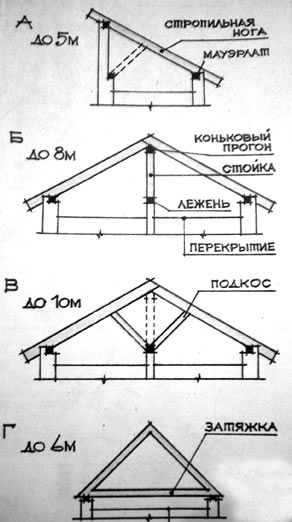

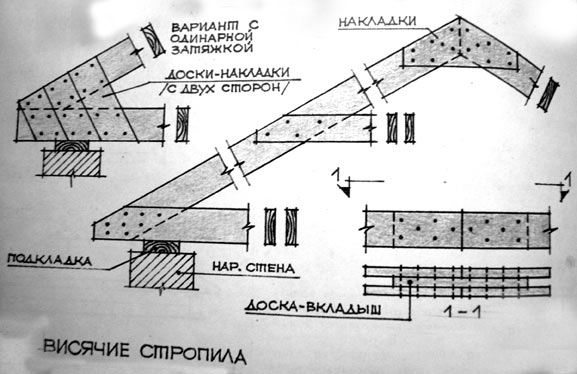

Расчет сечения стропильной ноги производится по следующей таблице. В скобках указано сечение для стропильной системы с использованием подкосов.

Длина стропильной ноги, см

Расчетное сечение стропил (толщина х высота), см

доски

брусья

300

4 х 18 (16)

10 х 12 (10)



6 х 16 (14)





8 х 14 (12)



400

6 х 20 (18)

10 х 16 (14)



8 х 18 (16)



500

8 х 22 (20)

10 х 20 (18)

Сечение стропильной затяжки можно выбрать по следующей таблице:

Пролет, см

Сечение балки, см

200

12 х 8

300

16 х 10

400

18 х 10

500

20 х 12

600

22 х 12

Допустимый прогиб стропил под нагрузкой 100 кг/м2 составляет одну 250-ю часть длины стропила.(L/250)

Максимальные пролеты кровельных балок при расчетных снеговых нагрузках от 1,0 до 2,0 кПа.





Размер

Максимальный пролет, м

Вид



поперечного

Расчетная снеговая нагрузка, кПа

древе

Сорт

сечения

1,0

1,5

2,0

сины



балки,

шаг балок, мм





мм

300

400

600

300

400

600

300

400

600

Древе-

2

38х89

2,47

2,24

1,96

2,16

1,96

1,71

1,96

1,78

1,56

сина



38х140

3,89

3,53

3,08

3,40

3,08

2,69

3,08

2,80

2,45

хвойных



38х184

5,11

4,64

4,05

4,46

4,05

3,54

4,05

3,68

3,22

пород



38х235

6,52

5,93

5,18

5,70

5,18

4,52

5,18

4,70

4,11





38х286

7,94

7,21

6,30

6,94

6,30

5,50

6,30

5,73

5,00
