Цикл передачі ікм-30, ікм-120, ікм-480, ікм-1920: формування і складові.
Таблиця 3.2. Зведені параметри для системи передачі ЦСП з ІКМ
Параметр |
Значення параметра для системи передачі |
||||
ІКМ-15 |
ІКМ-30 |
ІКМ-120 |
ІКМ-480 |
ІКМ-1920 |
|
Число каналів ТЧ |
15 |
30 |
120 |
480 |
1920 |
Частота появи циклів, кГц |
8 |
8 |
8 |
16 |
64 |
Швидкість передачі вхідних потоків, кбіт\с |
— |
— |
2048 (1±3•10-5) |
8448 (1±2•10-5) |
34368 (1±1,5•10-5) |
Швидкість передачі вихідного потоку, кбіт\с |
1024 (1±3•) |
2048 (1±3•10-5) |
8448 (1±2•10-5) |
34368 (1±1,5•10-5) |
139264 (1±1•10-5) |
Тип коду лінійного сигналу |
NRZ-S |
ЧПІ або КВП-2 |
КВП-3 або КВП-2 |
КВП-3, CMI |
КВП-3, CMI |
Час відновлення циклової синхронізації, мс. |
2 |
2+2(ЗЦС) |
0,75 |
0,5 |
0,15 |
Кількість помилок на тракт максимальної довжини |
10-7 |
10-7 |
10-7 |
10-7 |
10-7 |
Тип кабелю |
КСПП, ВТСП |
Т, ТПП, (КСПП) |
МКС, ЗКП |
МКТ-4 |
КБМ-4 |
Довжина ділянки регенерації, км |
До 7,4 |
До 2,7 (3,8) |
5±0,5 |
2,3…3,2 |
2,75…3,15 |
Максимальна довжина секції ДЖ, км |
50 |
43 (110) |
200 |
200 |
240 |
Максимальна дальність зв’язку, км |
100 |
85 (440) |
600 |
2500 |
2500 |
Максимальне число НРП між ОРП |
7 |
20(28) |
40 |
80 |
80 |
Ієрархічний метод формування потоків е1, е2, е3, е4, е5 за pdh технологією.
Цифрові СП відповідають визначеній ієрархічній структурі, в якій враховуються наступні основні вимоги:
Можливість передачі усіх видів аналогових і дискретних сигналів;
Можливість об'єднання, роз'єднання і транзиту переданих сигналів;
Вибір стандартизованих швидкостей передачі з урахуванням існуючого і перспективного обладнання;
Можливість взаємодії з АСП і з різними іншими системами зв'язку і комутації
Це дозволяє уніфікувати каналоутворююче обладнання різних країн і різних виробників. Ці цифрові сигнали також можуть формуватися в обладнанні часового групоуторення (згідно рис. 3.13. в А В,Т,Ч Гр. У) Вони відомі, як ЦСП більш високого рівня і відповідають європейській системі ієрархії ЦСП:
первинна ЦСП із швидкістю цифрового потоку 2048 кбіт/с – Е1;
вторинна ЦСП із швидкістю цифрового потоку 8448 кбіт/с – Е2;
третинна ЦСП із швидкістю цифрового потоку 34368 кбіт/с – Е3;
четвертинна ЦСП із швидкістю цифрового потоку 139264 кбіт/с – Е4;
п’ятинна ЦСП із швидкістю цифрового потоку 564992 кбіт/с – Е5.
Вказані ієрархії відомі під загальною назвою плезіохронна цифрова ієрархія (Plesiochronous Digital Hierarchy - PDH) див.рис.3.20. Розвиток технологій швидкісних телекомунікацій на основі PDH привів до появи систем синхронної цифрової ієрархії (Synchronous Digital Hierarchy - SDH).

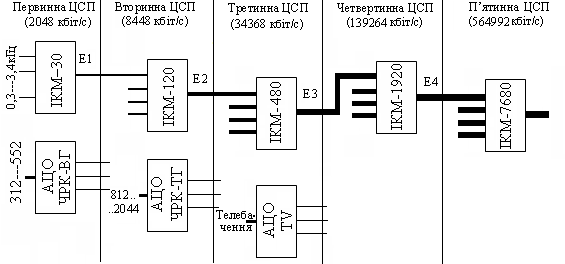

Рис. 3.20. Ієрархічна структура побудови ЦСП за технологією PDH (європейський стандарт)
SDH - технологія: суть і переваги над PDH.
СИНХРОННОЇ ЦИФРОВОЇ ІЄРАРХІЇ (СЦІ) - Synchronous Digital Hierarchy (SDH).
Переваги SDH
У рекомендації G.707 МККТТ наведені його наступні переваги:
спрощена техніка об'єднання / поділу цифрових потоків;
прямий доступ до компонентів без необхідності розшивки всього потоку;
розширення можливостей експлуатації в мережі й технічному обслуговуванні;
легкий перехід до все більш високих швидкостей передачі;
можлива передача як сигналів SDH систем, так і PDH систем.
