Список питань до обов’язкового вивчення та розуміння студентами спец, 0924 Телекомунікації

з дисципліни

“ Канали та системи передавання інформації ”

1. Приведіть класифікацію і загальну характеристику первинних сигналів, що передаються системами передач. Охарактеризуйте основний типовий канал для передачі телефонних сигналів (ктч).

Каналом зв’язку називається сукупність лінійних і станційних пристроїв і споруд, за допомогою яких сигнали передаються від джерела до споживача інформації. Одностороннім каналом називається чотириполюсник, що складається з вузлів апаратури та відрізків ліній , які використовуються для передачі сигналів певного виду зв’язку в одному напрямку. Каналами тональної частоти називаються канали, що працюють в діапазоні частот від 0.3 до 3.4 Кгц.

Основними характеристиками і параметрами каналів тональної частоти являються: частотна характеристика коефіцієнта передачі, діаграма рівнів передачі, залишкове загасання та динамічний діапазон каналу.

2. Приведіть формули відносних рівнів потужності, напруги й струму, виражені через абсолютні рівні в точці вимірювання і початковій точці.

Кількісне співвідношення між потужностями, напругами або струмами в каналах зв’язку часто подаються у відносних логарифмічних одиницях - децибелах або неперах, що називаються рівнями передачі. Рівні передачі можуть визначатися:

По потужності: по напрузі:

по струму:

У виразах (1), P_X,U_X, I_X - величини потужності, напруги або струму, які діють в точці каналу, що розглядається. P₀, U₀, I₀ - відповідно величини потужності, напруги або струму, прийняті за еталонні для визначення рівня передачі.

Рівні передачі діляться на абсолютні, відносні та вимірювальні. Рівень передачі називається абсолютним, якщо за еталон прийняти потужність.

Відносний рівень показує різницю абсолютних рівнів в точці, що розглядається і на початку тракту.

Вимірювальним рівнем називається абсолютний рівень в точці тракту, що розглядається, при умові, що на його початку включений генератор синусоїдальних коливань з частотою 800 Гц, внутрішнім опором 600 Ом і е.р.с. рівною 1.55 В.

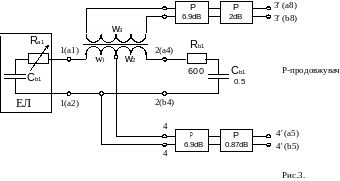

3. Диференційна система. Умова рівноваги диференційної системи на трансформаторах.

Дифсистема- це диференційно розв’язуючий пристрій.

Дифсистема повинна мати велике затухання між напрямками прийому і передачі, а затухання в напрямках передачі сигналів повинно бути малим.

В апаратурі багатоканального зв’зку використовуються дифсистеми двох типів – трансформаторні і на резисторах.

Дифсистема називається збалансованою, якщо затухання в напрямку 4 –3 нескінченно велике, a_4-3=∞

4. Канал двосторонньої дії. Охарактеризуйте спотворення від зворотного зв’язку в каналах двосторонньої дії, запас стійкості та стійкість каналу і причини виникнення явища електричного ехо.

На місцевих телефонних мережах для організації двохстороннього зв’язку між абонентами найчастіше використовуються двохпровідні фізичні кола – канали, що складаються з двох проводів, по яких передаються первинні телефонні сигнали в тональному діапазоні частот. Така система називається двохпрвідною двохсмуговою.

Двохсторонній зв’язок може бути організований по двохпровідній односмуговій системі, при якій в обох напрямках сигнали передаються по одному двохпровідному колу в одному і тому ж діапазоні частот. Задача двохстороннього підсилення вирішується у цьому випадку за допомогою дуплексних підсилювачів. Дуплексний підсилювач являє собою два підсилювача зустрічних напрямків, з’єднаних розв’язувальними приладами типу диференційної системи.

Мал. 1. Функціональна схема дуплексного підсилювача.

У всіх випадках підсилений сигнал з виходу підсилювача одного напряму частково, через перехідне затухання, попадає на вхід другого, тобто створює коло зворотнього звязку. Затухання в цьому

колі визначається величиною перехідних затухань а_пер і підсиленнями підсилювальних елементів.

При недостатньому затуханні в колі додатнього зворотнього звязку може настати самозбудження дуплексного підсилювача. У відповідності з критерієм Нейквіста умови самозбудження мають вигляд:

(3)

а_з.з - запас стійкості підсилювача;

-фазові зсуви в підсилювачах;

-фазові зсуви у диференціальних системах;

- підсилення підсилювачів;

- перехідні затухання диференціальних систем.

- фазовий зсув у колі зворотнього звязку;

Так як робочий діапазон частот дуплексного підсилювача звичайно достатньо широкий, а зворотній звязок має неконтролюючий характер, можна передбачити, що умова (3) завжди виконується хоча б на одній якій-небудь частоті. Тоді умова стійкості роботи набуває вигляду або , а критичні умови самозбудження або . Запас стійкості , таким чином, чисельно рівний числу величини підсилення, додаткове введення котрого в систему зі зворотнім зв’язком призводить до самозбудження. Число дуплексних підсилювачів що вмикається в тракт не може перевищувати п’яти-шести.
